8 | Installation für den Fachmann
5
Installation für den Fachmann
Die beschriebenen Anweisungen und Prüfungen darf nur
ein zugelassener Heizungsfachbetrieb vornehmen!
1
8

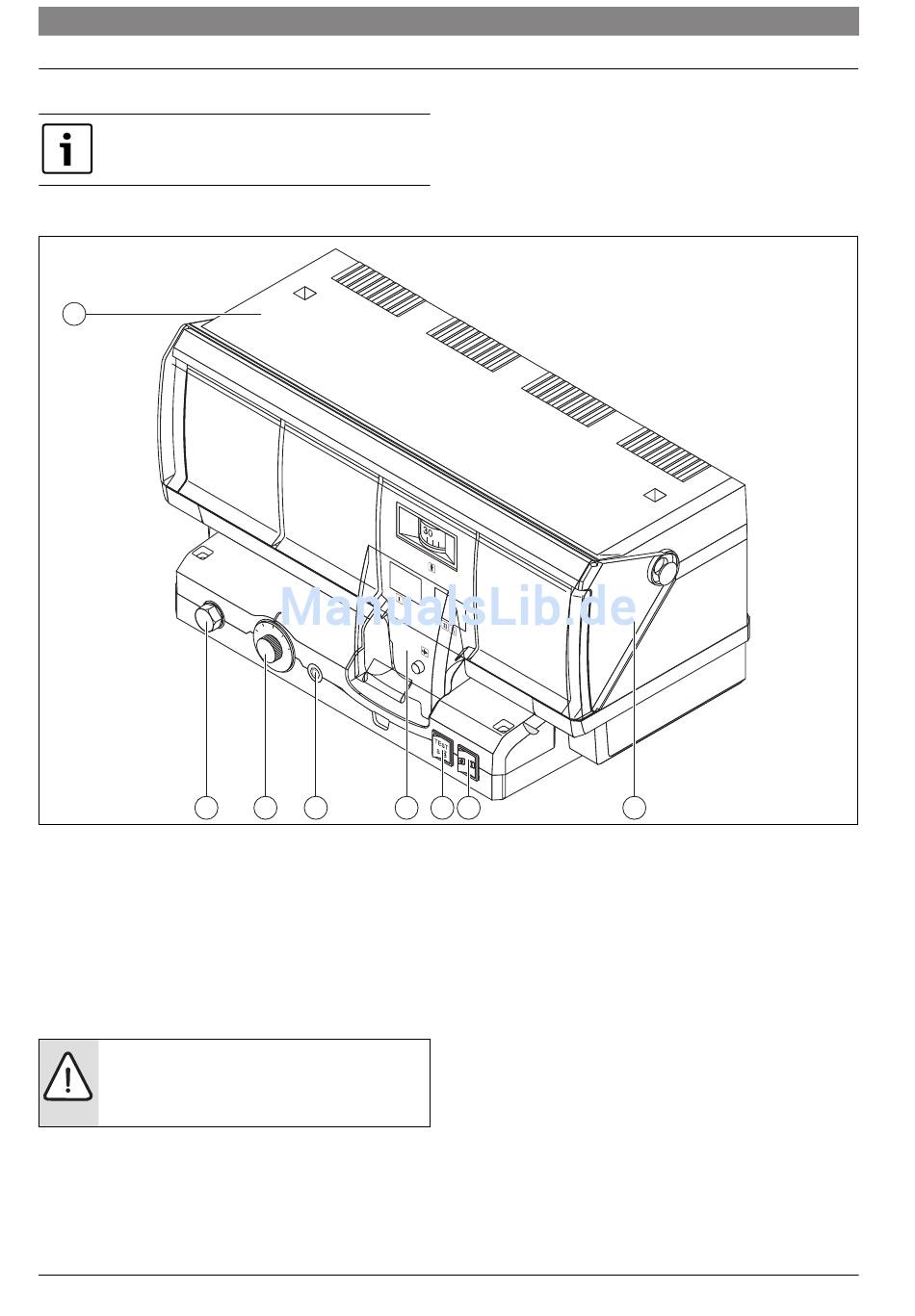

Bild 9 Übersicht Regelgerät
[1]
Gehäusedeckel
[2]
Abdeckung
[3]
Ein/Aus-Schalter
[4]
Taste STB-Test
[5]
Steckplatz A
[6]
F1-Leitungsschutzschalter (Sicherungsautomat)
[7]
Kesseltemperaturregler
[8]
Sicherheitstemperaturbegrenzer
5.1
Vor der Installation beachten
HINWEIS: Sachschaden durch Nichtbeachten weiterer
Anleitungen!
▶ Anleitungen der Kessel und aller installierten Bauteile
beachten.
Vor der Installation Folgendes beachten:
• Alle elektrischen Anschlüsse, Schutzmaßnahmen und Sicherungen
sind von zugelassenen Fachleuten unter Berücksichtigung der jeweils
gültigen Normen und Richtlinien sowie der örtlichen Vorschriften aus-
zuführen.
6 720 805 943 (2013/01)
7
6
5
Wie die Regelgeräte auf dem Kessel oder am Kessel platziert werden, ist
in den Unterlagen zum Kessel beschrieben.
Alle Teile am Kessel, die den hohen Temperaturen ausgesetzt sind, müs-
sen für diese Temperaturen ausgelegt sein.
▶ Kabel von heißen Teilen fernhalten. Kabel dazu in den dafür vorgese-
henen Kabelführungen oder oberhalb der Kesselisolierung verlegen.
4
3
• Elektrischen Anschluss als Festanschluss nach örtlichen Vorschriften
ausführen.
• Der elektrische Anschluss erfolgt nach dem Anschlussplan des Regel-
geräts.
• Bei Installation der Geräte den Erdungsanschluss gewährleisten.
• Vor dem Öffnen des Regelgeräts: Regelgerät allpolig stromlos schal-
ten und gegen unbeabsichtigtes Wiedereinschalten sichern.
• Unsachgemäße Steckversuche unter Spannung können das Regel-
gerät zerstören und zu gefährlichen Stromschlägen führen.
5.2
Vorschriften, Normen
Für die Installation und den Betrieb sind unter anderem folgende
Normen zu beachten:
• Bestimmungen zu elektrischer Installation und Anschluss an das
elektrische Versorgungsnetz
• Druckgeräterichtlinie – Anlagen mit Kesseltemperaturen > 110 °C
• EN 12831 – Berechnung der Norm-Heizlast
• EN 12953-6 – Anforderungen an die Ausrüstung für Großwasser-
raumkessel
• EN 12828 – Heizungssysteme in Gebäuden
• DVGW-Arbeitsblatt W551 – Trinkwasserschutz
2
6 720 805 941-01.1T
CFB 810
