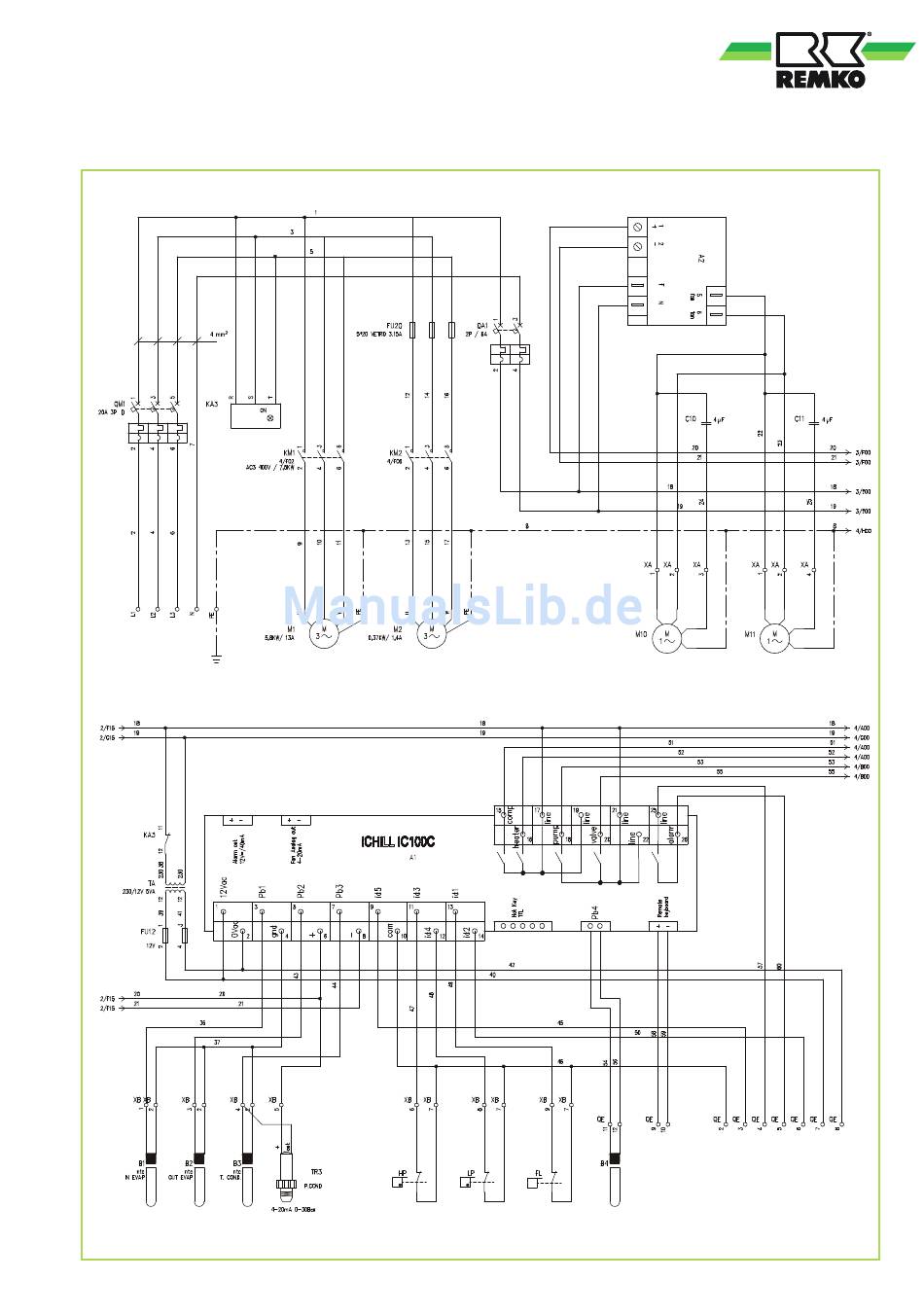

Elektrisches Schaltschema

KWL 130 (H) - 160 (H)
KWL 130 (H) - 160 (H)
Sensor Sensor Sensor
Eintritt Austritt LN-Reg.
Kompressor Umwälzpumpe
Druckaufnehmer HD-
Widruckreg. Schalter
(Zubehör)
Verflüssiger-
ventilator 1
ND- Differenzd.-
Schalter wächter
Ventilatorregelung
Verflüssiger-
ventilator 2
2-3 Externe Freigabe
4-5 Sammelstörmeldung
2-6 Umschaltung Kühlen-Heizen
7 12V
8 0V
9-10 Kabel-Fernbedienung
29
