Antriebsmotor
Antriebsmotor
Sensor/Versorgung
Schutzart
Einschaltdauer
Leerlaufdrehzahl
Antrieb (mm)
Max. Antriebsdrehmoment (Nm)
Hersteller
4. Höhenverstellbaren Arbeitstisch aufstellen
4.1 Umgebungsbedingungen
Der höhenverstellbare Arbeitstisch ist für den ortsfesten Einsatz in wettergeschütztem Bereich.
Nicht in unmittelbarer Nähe zu Anlagen mit chemischen Emissionen, Sand- oder Staubquellen, stark vibrierende Bereiche und stark
salziger Luft aufstellen.
4.2 Ausrichten - Allgemein
Um den montierten Arbeitstisch aufzustellen, benötigen Sie eine Wasserwaage. Betriebsstörungen durch falsches Aufstellen und feh-
lerhafte Inbetriebnahme können zur Beschädigung des Arbeitstisches führen. Dadurch kann die Lebensdauer beeinträchtigt werden.

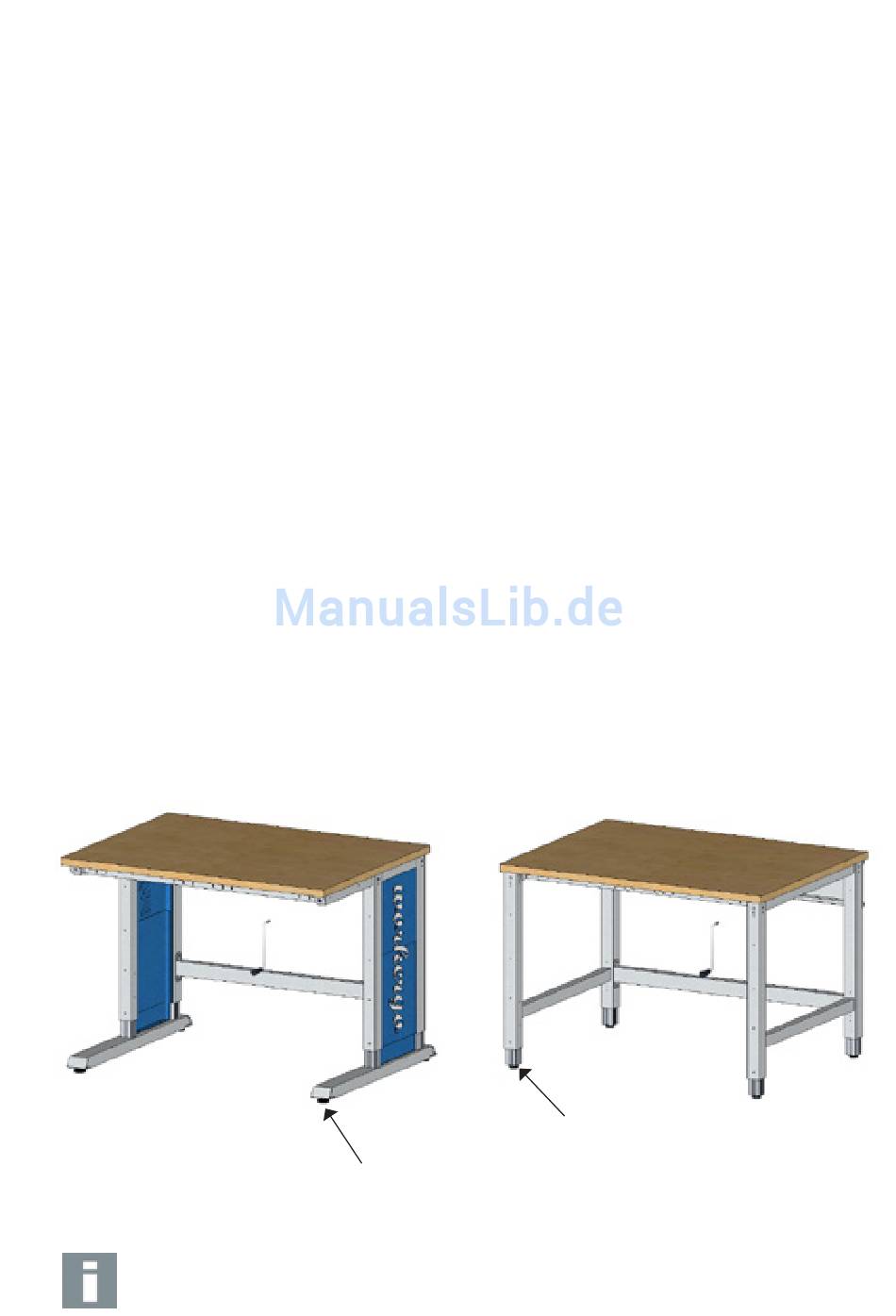

Den Tisch aufstellen und durch Drehen der Stellteller in Waage setzen. Die Tischfläche und die Tischfüße rechtwinklig zueinander und
die Füße achsparallel montieren. Füße nicht auf Biegung belasten.
Die elektrisch höhenverstellbaren Arbeitstische C-Fuß
und 4-Fuß sind ab Werk vorinstalliert und einsatzbereit.
Stellteller 4 x
DC Motor 24V
Hall/5V DC/0,3A
IP30
20% (bei 5 Min.)
160 U/min
i-6kt SW6
3 Nm
Ketterer Antriebe
Stellteller 4 x
