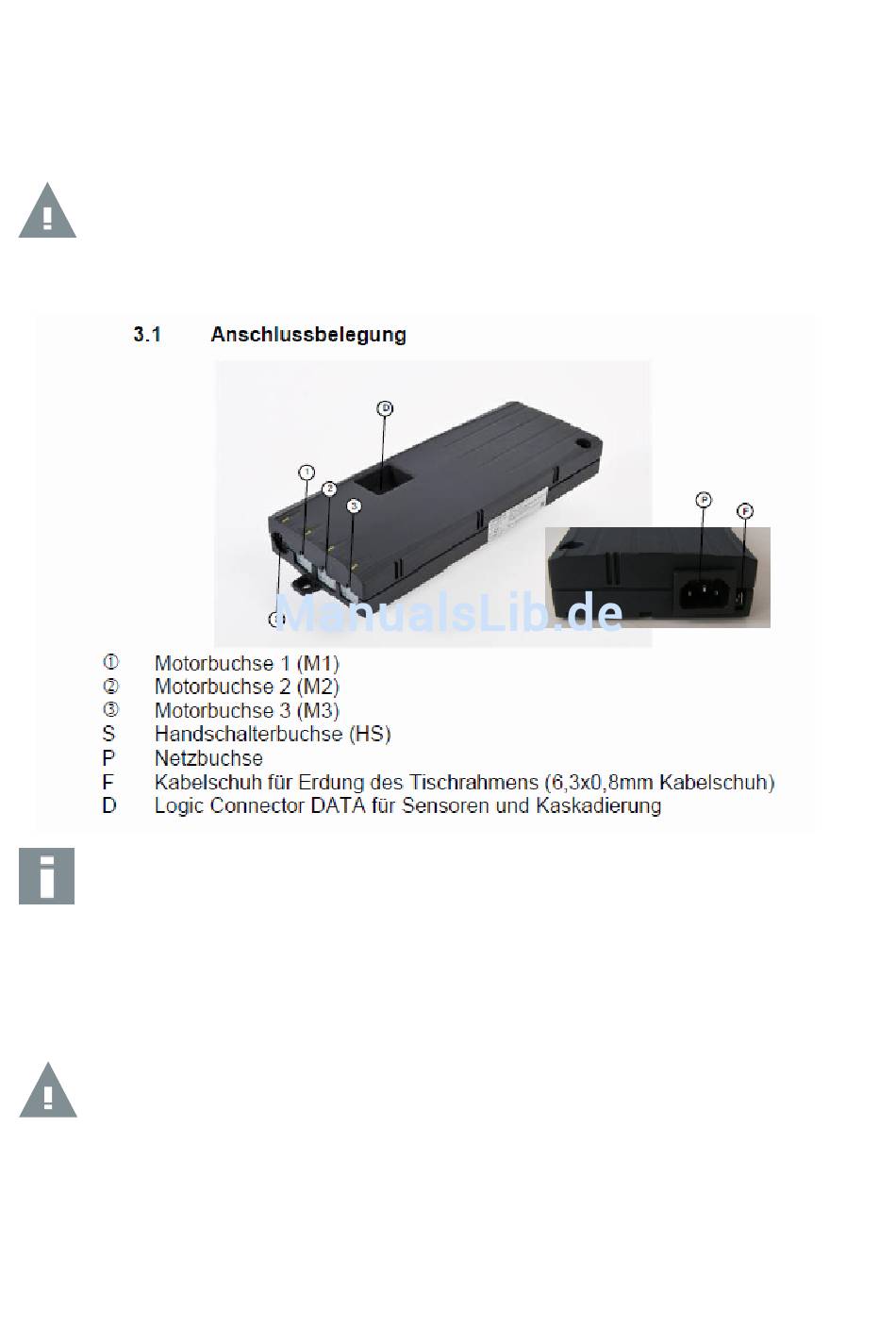

5. Elektrischer Anschluß
Die Synchronsteuerung dient zu Steuerung von höhenverstellbaren Arbeitstischen mit einem oder zwei Motoren.
Nennspannung EU: 230V / 50Hz
Die Einschaltdauer beträgt 10%, dass heißt die Tische können 2 Min. im Dauervetrieb verfahren und
ƒ
schalten für 18 Min. ab.
Alle Steckverbindungen auf korrekten Sitz prüfen.
ƒ
Mit Netzkabel Strom zuführen
ƒ
Hinweis: Der Kabelschuh neben der Netzbuchse wird als Funktionserdung verwendet. Der Anschluss wird z.B. dazu
verwendet, um elektrostatische Entladungen vom elektrisch höhenverstellbaren Tisch abzuleiten. Der Anschluss kann
nicht die Aufgabe eines Schutzleiters übernehmen! Der Kabelschuh ist mit dem Erdungssymbol an der Gehäuse-Oberseite
markiert.
Hinweis: Beim Anstecken der Motorkabel müssen Sie die Reihenfolge
M1, M2, M3 unbedingt einhalten!
Bei der Montage und dem Betrieb der Steuerung ist zu beachten:
Die Steuerung und der Handschalter müssen den örtlichen Gegebenheiten entsprechend positioniert
ƒ
und befestigt sein, bei Bedarf Lage verändern.
Die Montage sollte trocken, staubfrei und ohne direkte Sonneneinstrahlung erfolgen.
ƒ
Die Umgebungstemperatur beim Betrieb der Steuerung darf 5°C nicht unterschreiten und 35°C überschreiten.
ƒ
Montieren Sie deswegen die Steuerung nicht:
über oder vor Wärmequellen (z.B. Heizkörper)
ƒ
an Stellen mit direkter Sonneneinstrallung
ƒ
in feuchten Räumen
ƒ
in der Nähe von leicht entzündlichen Materialien
ƒ
