7. Betrieb

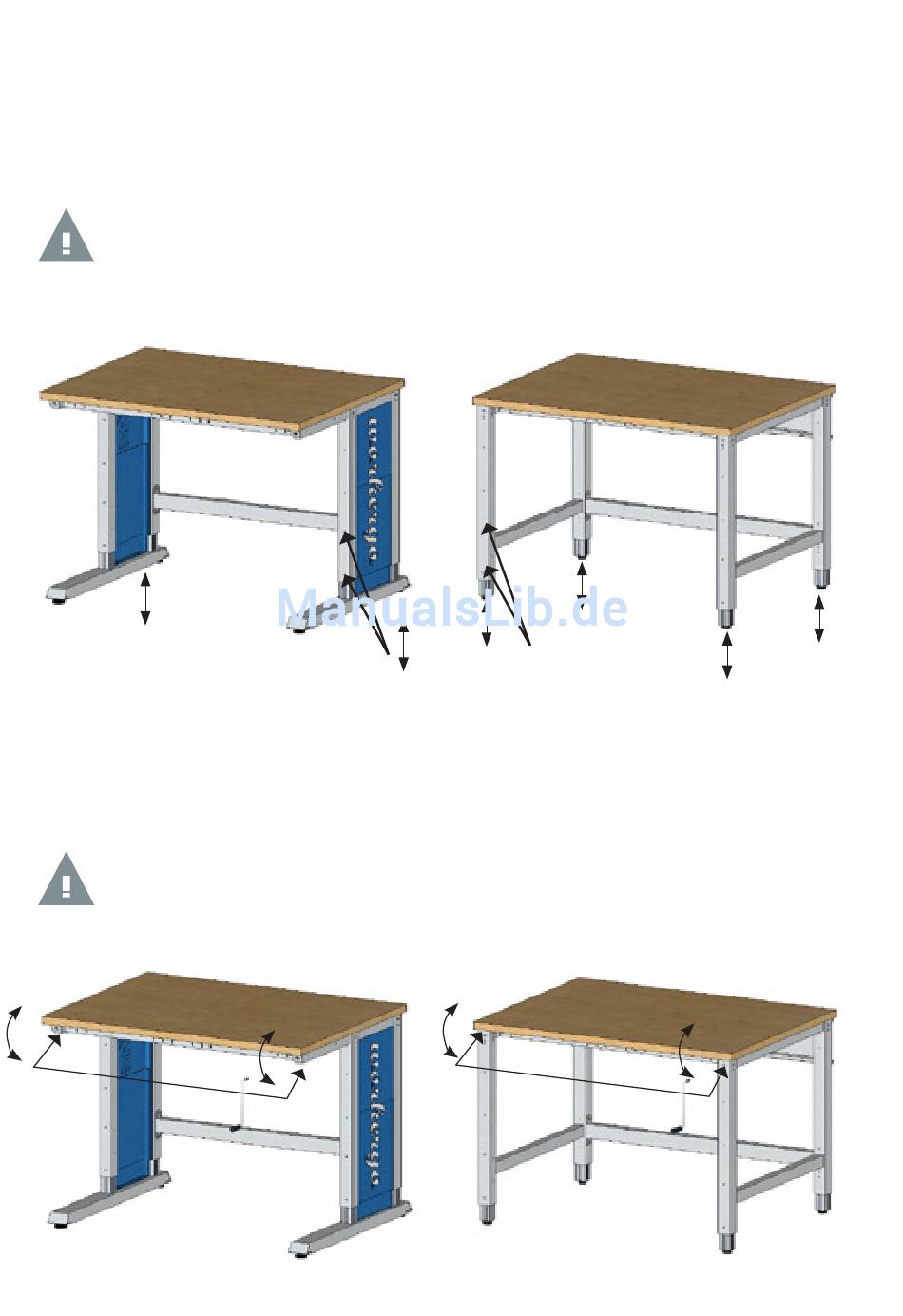

7.1 Tischhöhe mit Klemmfeststellung einstellen
Arbeitstisch entlasten und gegen Kippen sichern, bevor man die Verstellung vornimmt. Feststellschrauben lösen und die verstellbare
Fußteile auf das gewünschte Maß herausziehen, danach wieder mit 6 Nm festziehen. Auf gleichmäßige Verstellung achten. Tisch
ausrichten.
Gefahr:
Tisch nur unbelastet verstellen. Er kann umkippen und Personen- sowie Sachschäden verursachen.
Die Gestell-Gesamteinstellhöhe von 1015 mm darf nicht überschritten werden. Die Standfestigkeit
des Tisches wird dadurch beeinträchtigt.
7.2 Tischhöhe mit Kurbel einstellen
Kurbel rechts oder links in die Innensechskantwelle einstecken und durch Drehen auf die gewünschte Höhe einstellen. Die Arbeitsti-
sche sind mit einer Hubbegrenzung ausgestattet. Beim Erreichen der Begrenzung nicht weiter kurbeln.
Gefahr:
Die Arbeitstische sind mit einer Hubbegrenzung ausgestattet. Beim Erreichen der Begrenzung
nicht weiter verstellen. Das kann zur Beschädigung der Hubspindeln führen.
Ab
Auf
Feststellschrauben 4 x 2
Auf
Ab
Feststellschrauben 4 x 2
Ab
Auf
Auf
Ab
