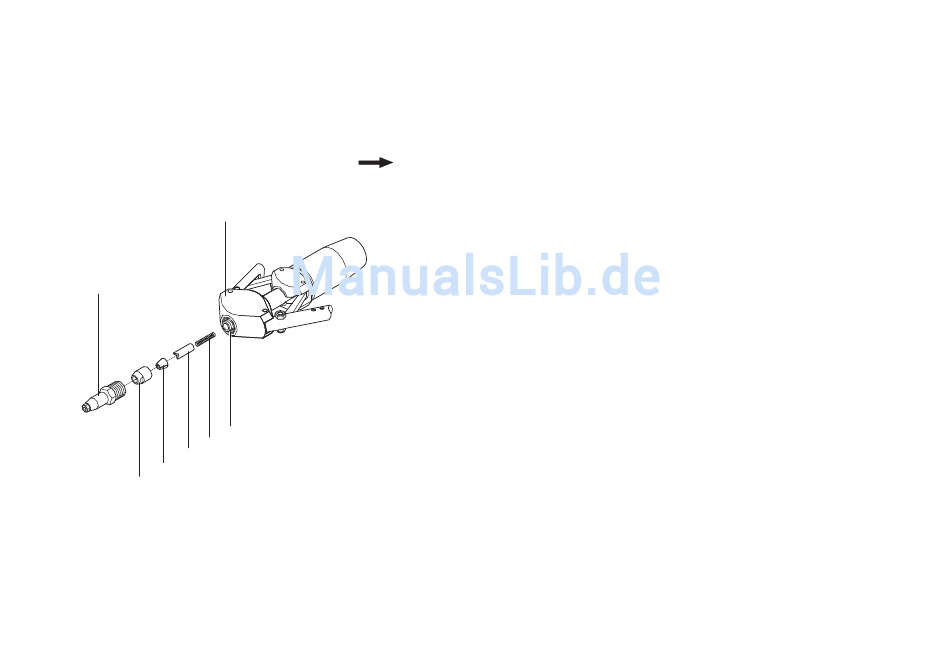

Druckfeder (12) wechseln
Die Druckfeder (12) bewirkt das Öffnen der Spannbacken
(siehe Seite 14 „Problemdiagnose").
Hinweis Bei allen Verschraubungen „Tabelle für Anziehdrehmomente"
auf Seite 19 beachten
• Vordere Hülse (2) mit Maulschlüssel SW27 lösen, herausschrauben und
von Spannhülse (15) abziehen.
• Spannhülse (15) mit Maulschlüssel SW15 lösen.
• Spannhülse (15) vorsichtig von Hand, die Spannbacken (14) und der
Spannbackenschieber (13) liegen lose in der Spannhülse (15), heraus-
schrauben und ablegen.
• Druckfeder (12) aus dem Zugrohr (5.1) entnehmen und ablegen.
• Neue Druckfeder (12) in das Zugrohr (5.1) einsetzen.
• Spannhülse (15) vorsichtig von Hand, gegen den Federdruck der Druck-
feder (12), auf das Zugrohr (5.1) schrauben.
• Spannhülse (15) mit Maulschlüssel SW15 festziehen.
• Vordere Hülse (2) in vorderes Gehäuse (3) einschrauben und mit Maul-
schlüssel SW27 festziehen.
