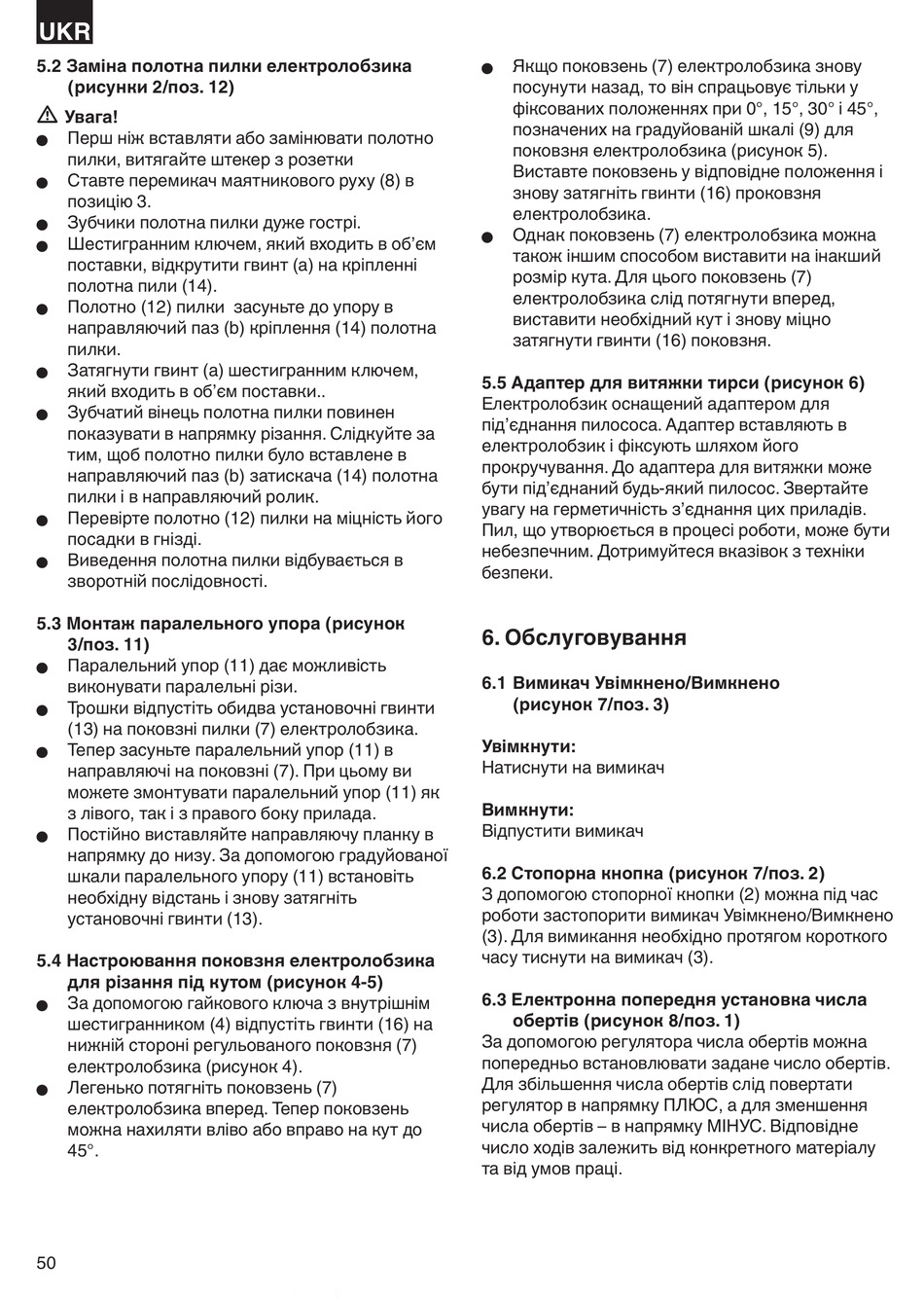

UKR
5.2 Заміна полотна пилки електролобзика
(рисунки 2/поз. 12)
Увага!
Перш ніж вставляти або замінювати полотно
n
пилки, витягайте штекер з розетки
Ставте перемикач маятникового руху (8) в
n
позицію 3.
Зубчики полотна пилки дуже гострі.
n
Шестигранним ключем, який входить в об'єм
n
поставки, відкрутити гвинт (а) на кріпленні
полотна пили (14).
Полотно (12) пилки засуньте до упору в
n
направляючий паз (b) кріплення (14) полотна
пилки.
Затягнути гвинт (а) шестигранним ключем,
n
який входить в об'єм поставки..
Зубчатий вінець полотна пилки повинен
n
показувати в напрямку різання. Слідкуйте за
тим, щоб полотно пилки було вставлене в
направляючий паз (b) затискача (14) полотна
пилки і в направляючий ролик.
Перевірте полотно (12) пилки на міцність його
n
посадки в гнізді.
Виведення полотна пилки відбувається в
n
зворотній послідовності.
5.3 Монтаж паралельного упора (рисунок
3/поз. 11)
Паралельний упор (11) дає можливість
n
виконувати паралельні різи.
Трошки відпустіть обидва установочні гвинти
n
(13) на поковзні пилки (7) електролобзика.
Тепер засуньте паралельний упор (11) в
n
направляючі на поковзні (7). При цьому ви
можете змонтувати паралельний упор (11) як
з лівого, так і з правого боку прилада.
Постійно виставляйте направляючу планку в
n
напрямку до низу. За допомогою градуйованої
шкали паралельного упору (11) встановіть
необхідну відстань і знову затягніть
установочні гвинти (13).
5.4 Настроювання поковзня електролобзика
для різання під кутом (рисунок 4-5)
За допомогою гайкового ключа з внутрішнім
n
шестигранником (4) відпустіть гвинти (16) на
нижній стороні регульованого поковзня (7)
електролобзика (рисунок 4).
Легенько потягніть поковзень (7)
n
електролобзика вперед. Тепер поковзень
можна нахиляти вліво або вправо на кут до
45°.
50
Якщо поковзень (7) електролобзика знову
n
посунути назад, то він спрацьовує тільки у
фіксованих положеннях при 0°, 15°, 30° і 45°,
позначених на градуйованій шкалі (9) для
поковзня електролобзика (рисунок 5).
Виставте поковзень у відповідне положення і
знову затягніть гвинти (16) проковзня
електролобзика.
Однак поковзень (7) електролобзика можна
n
також іншим способом виставити на інакший
розмір кута. Для цього поковзень (7)
електролобзика слід потягнути вперед,
виставити необхідний кут і знову міцно
затягнути гвинти (16) поковзня.
5.5 Адаптер для витяжки тирси (рисунок 6)
Електролобзик оснащений адаптером для
під'єднання пилососа. Адаптер вставляють в
електролобзик і фіксують шляхом його
прокручування. До адаптера для витяжки може
бути під'єднаний будь-який пилосос. Звертайте
увагу на герметичність з'єднання цих приладів.
Пил, що утворюється в процесі роботи, може бути
небезпечним. Дотримуйтеся вказівок з техніки
безпеки.
6. Обслуговування
6.1 Вимикач Увімкнено/Вимкнено
(рисунок 7/поз. 3)
Увімкнути:
Натиснути на вимикач
Вимкнути:
Відпустити вимикач
6.2 Стопорна кнопка (рисунок 7/поз. 2)
З допомогою стопорної кнопки (2) можна під час
роботи застопорити вимикач Увімкнено/Вимкнено
(3). Для вимикання необхідно протягом короткого
часу тиснути на вимикач (3).
6.3 Електронна попередня установка числа
обертів (рисунок 8/поз. 1)
За допомогою регулятора числа обертів можна
попередньо встановлювати задане число обертів.
Для збільшення числа обертів слід повертати
регулятор в напрямку ПЛЮС, а для зменшення
числа обертів – в напрямку МІНУС. Відповідне
число ходів залежить від конкретного матеріалу
та від умов праці.
