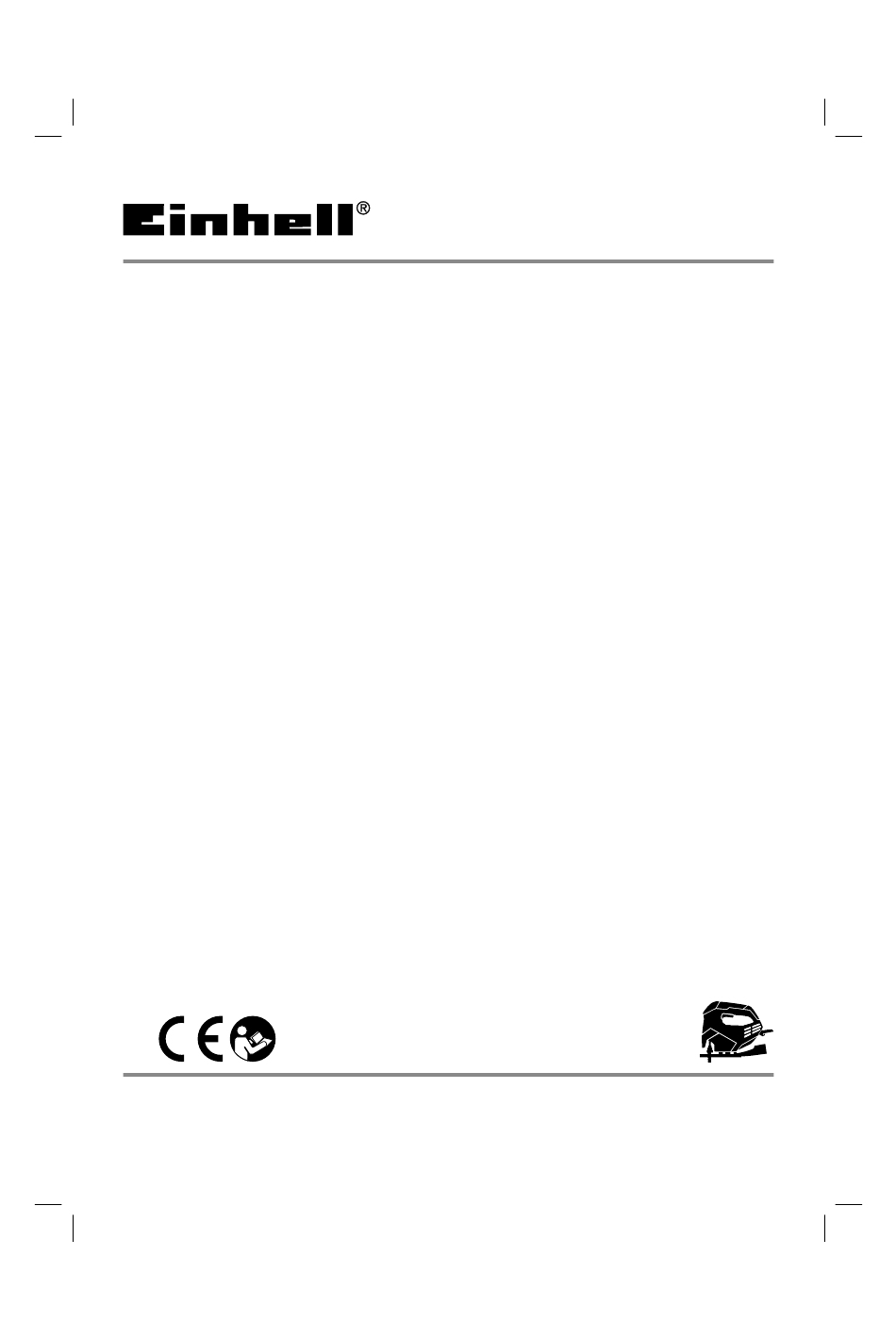

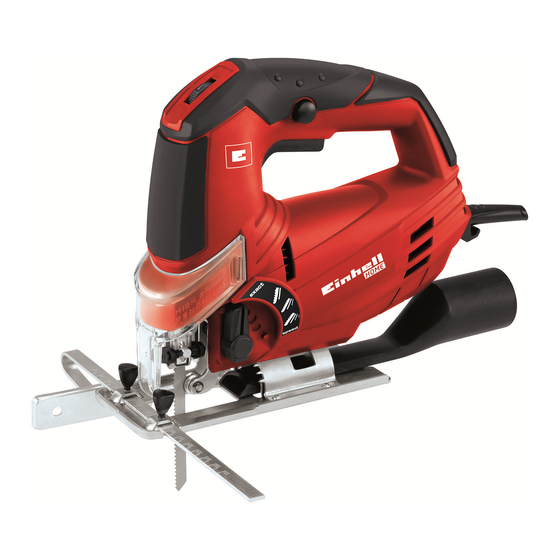

EINHELL TC-JS 85 Originalbetriebsanleitung
Vorschau ausblenden Andere Handbücher für TC-JS 85:

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

D
Originalbetriebsanleitung
Stichsäge
CZ
Originální návod k obsluze
Přímočará pila
SK
Originálny návod na obsluhu
Priamočiara píla
SLO
Originalna navodila za uporabo
Vbodna žaga
4
Art.-Nr.: 43.211.40
Anl_TC_JS_85_SPK4.indb 1
Anl_TC_JS_85_SPK4.indb 1
TC-JS 85
I.-Nr.: 11026
22.03.16 14:19
22.03.16 14:19

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für EINHELL TC-JS 85

  • Seite 1 TC-JS 85 Originalbetriebsanleitung Stichsäge Originální návod k obsluze Přímočará pila Originálny návod na obsluhu Priamočiara píla Originalna navodila za uporabo Vbodna žaga Art.-Nr.: 43.211.40 I.-Nr.: 11026 Anl_TC_JS_85_SPK4.indb 1 Anl_TC_JS_85_SPK4.indb 1 22.03.16 14:19 22.03.16 14:19...
  • Seite 2 17 10 - 2 - Anl_TC_JS_85_SPK4.indb 2 Anl_TC_JS_85_SPK4.indb 2 22.03.16 14:19 22.03.16 14:19...
  • Seite 3 - 3 - Anl_TC_JS_85_SPK4.indb 3 Anl_TC_JS_85_SPK4.indb 3 22.03.16 14:19 22.03.16 14:19...
  • Seite 4 - 4 - Anl_TC_JS_85_SPK4.indb 4 Anl_TC_JS_85_SPK4.indb 4 22.03.16 14:19 22.03.16 14:19...
  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Sicherheitshinweise 2. Gerätebeschreibung und Lieferumfang 3. Bestimmungsgemäße Verwendung 4. Technische Daten 5. Vor Inbetriebnahme 6. Bedienung 7. Austausch der Netzanschlussleitung 8. Reinigung, Wartung und Ersatzteilbestellung 9. Entsorgung und Wiederverwertung 10. Lagerung - 5 - Anl_TC_JS_85_SPK4.indb 5 Anl_TC_JS_85_SPK4.indb 5 22.03.16 14:19 22.03.16 14:19...
  • Seite 6 Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden! Vorsicht! Tragen Sie eine Schutzbrille.
  • Seite 7: Sicherheitshinweise

    2.2 Lieferumfang Gefahr! Bitte überprüfen Sie die Vollständigkeit des Arti- Beim Benutzen von Geräten müssen einige Si- kels anhand des beschriebenen Lieferumfangs. cherheitsvorkehrungen eingehalten werden, um Bei Fehlteilen wenden Sie sich bitte spätestens Verletzungen und Schäden zu verhindern. Lesen innerhalb von 5 Arbeitstagen nach Kauf des Arti- Sie diese Bedienungsanleitung / Sicherheitshin- kels unter Vorlage eines gültigen Kaufbeleges an weise deshalb sorgfältig durch.
  • Seite 8: Technische Daten

    Bitte beachten Sie, dass unsere Geräte bestim- Der angegebene Schwingungsemissionswert ist mungsgemäß nicht für den gewerblichen, hand- nach einem genormten Prüfverfahren gemessen werklichen oder industriellen Einsatz konstruiert worden und kann sich, abhängig von der Art und wurden. Wir übernehmen keine Gewährleistung, Weise, in der das Elektrowerkzeug verwendet wenn das Gerät in Gewerbe-, Handwerks- oder wird, ändern und in Ausnahmefällen über dem...
  • Seite 9: Vor Inbetriebnahme

    5. Vor Inbetriebnahme stand fest und ziehen Sie die Feststellschrau- ben (13) wieder an. Überzeugen Sie sich vor dem Anschließen, dass 5.4 Einstellen des Sägeschuhs für Gehrungs- die Daten auf dem Typenschild mit den Netzdaten schnitte (Bild 6) übereinstimmen. • Den Festellhebel (16) am Sägeschuh lösen.
  • Seite 10: Bedienung

    5.6 Splitterschutz (Bild 15/Pos. 17) Position 1-2 = Niedrige Hubzahl (für Stahl) Der Splitterschutz (17) sorgt dafür, daß das zu bearbeitende Material während des Sägens nicht Position 3-4 = Mittlere Hubzahl (für Stahl, Weich- absplittert oder ausbricht. Um den Splitterschutz metall, Kuststoff...
  • Seite 11: Austausch Der Netzanschlussleitung

    7. Austausch der 6.5 Staub-Blas-Funktion (Bild 11 / Pos. 6) Durch einen zuschaltbaren Luftstrom bleibt die Netzanschlussleitung Schnittlinie frei von Staub und Spänen. • Zum Einschalten muss der Schalter für Gefahr! Staub-Blas-Funktion (6) nach vorn gescho- Wenn die Netzanschlussleitung dieses Gerätes ben werden.
  • Seite 12: Entsorgung Und Wiederverwertung

    Aktuelle Preise und Infos fi nden Sie unter www.isc-gmbh.info 9. Entsorgung und Wiederverwertung Das Gerät befi ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpa- ckung ist Rohstoff und ist somit wieder verwend- bar oder kann dem Rohstoff kreislauf zurückge- führt werden.
  • Seite 13 Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt- gerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeauff orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge- rechten Verwertung im Falle der Eigentumsaufgabe verpfl...
  • Seite 14: Serviceinformationen

    Service-Informationen Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service- Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service- Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate- rialien zur Verfügung. Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß...
  • Seite 15: Garantieurkunde

    Garantieurkunde Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo- nisch über die angegebene Servicerufnummer zur Verfügung.
  • Seite 16 • Bestellverfolgung Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info! Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00 E-Mail: info@einhell.de · Internet: www.isc-gmbh.info iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland) - 16 - Anl_TC_JS_85_SPK4.indb 16 Anl_TC_JS_85_SPK4.indb 16...
  • Seite 17 Obsah 1. Bezpečnostní pokyny 2. Popis přístroje a rozsah dodávky 3. Použití podle účelu určení 4. Technická data 5. Před uvedením do provozu 6. Obsluha 7. Výměna síťového napájecího vedení 8. Čištění, údržba a objednání náhradních dílů 9. Likvidace a recyklace 10.
  • Seite 18 Nebezpečí! - Ke snížení rizika zranění si přečíst návod k obsluze Varování! Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu. Varování! Noste ochrannou masku proti prachu. Při zpracování dřeva a jiných materiálů může vzni- kat zdraví škodlivý prach. Materiál obsahující azbest nesmí být opracováván! Varování! Noste ochranné...
  • Seite 19: Bezpečnostní Pokyny

    2.2 Rozsah dodávky Nebezpečí! Zkontrolujte prosím úplnost výrobku na základě Při používání přístrojů musí být dodržována určitá popsaného rozsahu dodávky. V případě bezpečnostní opatření, aby se zabránilo zraněním chybějících dílů se prosím obraťte nejpozději a škodám. Přečtěte si proto pečlivě tento návod během 5 pracovních dnů...
  • Seite 20: Technická Data

    4. Technická data Omezte tvorbu hluku a vibrace na minimum! • Používejte pouze přístroje v bezvadném sta- Síťové napětí: ......... 230 V~ 50 Hz • Pravidelně provádějte údržbu a čištění Příkon: ............620 W přístroje. Počet zdvihů: ......800 - 3.000 min •...
  • Seite 21 • Upínání pilového listu (14) stlačit a pilový list 5.5 Adaptér pro odsávání pilin (obr. 7/pol. 5) • (12) zavést až na doraz do upínání pilového Připojte přímočarou pilu s adaptérem pro listu (14) (obr. 3). Ozubení pilového listu musí odsávání...
  • Seite 22: Obsluha

    6. Obsluha Poznámka: pro tvrdé materiály Poloha C = střední předkmit 6.1 Za-/vypínač (obr. 8/pol. 3) Materiál: dřevo Zapnutí: Za-/vypínač (3) stisknout. Poloha D = velký předkmit Materiál: dřevo Vypnutí: Poznámka: pro měkké materiály a řezání ve Pustit za-/vypínač (3). směru průběhu vláken 6.2 Zajišťovací...
  • Seite 23: Výměna Síťového Napájecího Vedení

    6.8 Provádění paralelních řezů 8.4 Objednání náhradních dílů: • Namontovat a příslušně nastavit paralelní do- Při objednávce náhradních dílů je třeba uvést raz (viz bod 5.3). následující údaje: • • Dodržovat pokyny v bodě 6.6. Typ přístroje • • Řez provést tak, jak je znázorněno na obr. 13. Číslo artiklu přístroje •...
  • Seite 24 Jen pro země EU Elektrické nářadí a přístroje neodhazujte do domovního odpadu! Podle evropské směrnice 2002/96/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí být dopraveno do odpovídajícího ekologického recyklačního závodu. Alternativa recyklace k výzvě...
  • Seite 25: Servisní Informace

    Servisní informace Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, ob- jednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů. Je třeba dbát na to, že u tohoto přístroje podléhají...
  • Seite 26: Záruční List

    Záruční list Vážená zákaznice, vážený zákazníku, naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle. Pro uplatňování...
  • Seite 27 Obsah 1. Bezpečnostné pokyny 2. Popis prístroja a objem dodávky 3. Správne použitie prístroja 4. Technické údaje 5. Pred uvedením do prevádzky 6. Obsluha 7. Výmena sieťového prípojného vedenia 8. Čistenie, údržba a objednanie náhradných dielov 9. Likvidácia a recyklácia 10.
  • Seite 28 Nebezpečenstvo! - Aby ste znížili riziko poranenia, prečítajte si návod na obsluhu Pozor! Používajte ochranu sluchu. Pôsobenie hluku môže spôsobiť poškodenie sluchu. Pozor! Používajte ochrannú masku proti prachu. Pri práci s drevom a inými materiálmi môže vznikať zdraviu škodlivý prach. Materiál obsahujúci azbest nesmie byť spracovávaný! Pozor! Noste ochranné...
  • Seite 29: Bezpečnostné Pokyny

    2.2 Objem dodávky Nebezpečenstvo! Prosím, skontrolujte kompletnosť výrobku na Pri používaní prístrojov sa musia dodržiavať základe uvedeného objemu dodávky. V prípade príslušné bezpečnostné opatrenia, aby bolo chýbajúcich častí sa prosím obráťte do 5 pra- možné zabrániť prípadným zraneniam a vecným covných dní...
  • Seite 30: Technické Údaje

    4. Technické údaje Obmedzte tvorbu hluku a vibráciu na mini- mum! • Používajte len prístroje v bezchybnom stave. Sieťové napätie: ......230 V~ 50 Hz • Pravidelne vykonávajte údržbu a čistenie Príkon: ............620 W prístroja. Počet zdvihov: ......800 - 3.000 min •...
  • Seite 31: Montáž Paralelného Dorazu

    5.2 Výmena pílového listu (obr. 3-4/pol. 12) požadovaný uhol a znovu utiahnite aretačnú páčku (16). Nebezpečenstvo! • Upozornenie! V prípade šikmých rezov sa musia Pílové listy môžete nasadzovať alebo odstrániť aretačné skrutky pre paralelný doraz vymieňať bez použitia ďalších nástrojov. •...
  • Seite 32: Obsluha

    6. Obsluha Nastavte prepínač pre výkyvný zdvih (8) do jednej z nasledujúcich polôh: 6.1 Vypínač zap/vyp (obr. 8/pol. 3) Poloha A = žiaden výkyv Zapnutie: Materiál: guma, keramika, hliník, oceľ Stlačiť vypínač zap/vyp (3) Poznámka: Pre jemné a čisté rezné hrany, tenké materiály (napr.
  • Seite 33: Výmena Sieťového Prípojného Vedenia

    • 6.7 Vyrezávanie segmentov (obr. 12) Čistite prístroj pravidelne pomocou vlhkej Vyvŕtajte pomocou vŕtačky 10 mm veľkú dieru vo utierky a malého množstva tekutého mydla. vnútri segmentu, ktorý chcete vyrezať. Zaveďte Nepoužívajte žiadne agresívne čistiace pros- pílový list do tohto otvoru a začnite vyrezávať triedky ani riedidlá;...
  • Seite 34 Len pre krajiny EÚ Neodstraňujte elektrické prístroje ako domový odpad! Podľa Európskej smernice 2002/96/ES o odpade z elektrických a elektronických zariadení (OEEZ) a v súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzdať do triedeného zberu a musí sa zabezpečiť ich špecifi cké spracovanie v súlade s ochranou životného prostredia (recy- klácia).
  • Seite 35: Servisné Informácie

    Servisné informácie Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov, ktorých kontakty je možné prevziať zo záručného listu. Sú Vám k dispozícii pre akékoľvek servisné požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných materiálov. Je potrebné...
  • Seite 36: Záručný List

    Záručný list Vážená zákazníčka, vážený zákazník, naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne fungovať, je nám to veľmi ľúto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese uvedenej na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom ser- visnom telefónnom čísle.
  • Seite 37 Vsebina 1. Varnostni napotki 2. Opis naprave na obseg dobave 3. Predpisana namenska uporaba 4. Tehnični podatki 5. Pred uporabo 6. Upravljanje 7. Zamenjava električnega priključnega kabla 8. Čiščenje, vzdrževanje in naročanje nadomestnih delov 9. Odstranjevanje in ponovna uporaba 10. Skladiščenje - 37 - Anl_TC_JS_85_SPK4.indb 37 Anl_TC_JS_85_SPK4.indb 37...
  • Seite 38 Nevarnost! Da bi zmanjšali tveganje poškodb, preberite navodila za uporabo! Pozor! Uporabljajte zaščito za ušesa. Učinkovanje hrupa lahko povzroči izgubo sluha. Pozor! Uporabljajte protiprašno zaščitno masko. Pri obdelavi lesa in drugih materialov lahko pride do nastajanja zdravju škodljivega prahu. Materiala, ki vsebuje azbest, ne smete obdelovati! Pozor! Uporabljajte zaščitna očala.
  • Seite 39: Varnostni Napotki

    2.2 Obseg dobave Nevarnost! S pomočjo opisanega obsega dobave preverite, Pri uporabi naprav je potrebno upoštevati nekaj ali je artikel popoln. Če deli manjkajo, morate varnostnih ukrepov, da bi preprečili poškodbe to najkasneje v 5 delovnih dneh po nakupu in materialno škodo. Zato skrbno preberite ta artikla sporočiti našemu servisnemu centru ali navodila za uporabo/varnostne napotke.
  • Seite 40: Tehnični Podatki

    4. Tehnični podatki Omejite hrupnost in vibracije na minimum! • Uporabljajte samo brezhibne naprave. • Redno vzdržujte in čistite napravo. Omrežna napetost: ......230 V ~ 50 Hz • Vaš način dela prilagodite napravi. Sprejem moči: ........... 620 W • Ne preobremenjujte naprave.
  • Seite 41: Upravljanje

    • žaginega lista (14) (slika 3). Zobci žaginega Montirajte adapter (5), kot prikazuje slika 7. lista morajo gledati naprej. Adapter (5) se mora slišno zaskočiti, da trdo • Sprejem za žagin list (14) naj zdrsne nazaj. nalega v drsnem vodilu (7). Pri zajeralnih Žagin list (12) mora ležati v vodilnih kolescih rezih adapterja ni mogoče uporabiti za odses- (10) (slika 4).
  • Seite 42 6.3 Elektronska izbira števila vrtljajev Najboljša kombinacija nastavitve števila vrtljajev (slika 9/poz. 1) in nihajnega hoda je odvisna od materiala, ki ga Z regulatorjem števila vrtljajev lahko nastavite obdelujete. Priporočamo, da idealno nastavitev želeno število vrtljajev. Regulator števila vrtljajev vedno poiščete s poskusnim rezom na odpadnem (5) obračajte v smeri PLUS, da povišate število kosu.
  • Seite 43: Zamenjava Električnega Priključnega Kabla

    7. Zamenjava električnega 9. Odstranjevanje in ponovna priključnega kabla uporaba Nevarnost! Naprava se nahaja v embalaži, da ne bi prišlo do Če se električni priključni kabel te naprave poškodb med transportom. Ta embalaža je surovi- poškoduje, ga mora zamenjati proizvajalec ali na in s tem ponovno uporabna ali pa jo je možno njegova servisna služba ali podobno strokovno reciklirati.
  • Seite 44 Samo za dežele EU Električnega orodja ne mečite med gospodinjske odpadke! V skladu z evropsko smernico 2002/96/EG o starih električnih in elektronskih napravah in v skladu z iz- vajanjem nacionalne zakonodaje morate ločeno zbirati izrabljena električna orodja in jih predati v okoljs- ko varno ponovno predelavo.
  • Seite 45: Servisne Informacije

    Servisne informacije V vseh državah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servisnimi partnerji, katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot so popravila, oskrba z nadomestnimi in obrabnimi deli ali oskrba s potrošnimi materiali. Upoštevajte, da so nekateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz.
  • Seite 46: Garancijska Listina

    Garancijska listina Spoštovani uporabnik, za naše izdelke izvajamo strogo končno kontrolo kakovosti. Če ta naprava kljub temu ne deluje brezhib- no, to zelo obžalujemo in vas prosimo, da se obrnete na našo servisno službo na naslovu, ki je naveden na tej garancijski kartici. Z veseljem vam bomo svetovali tudi po telefonu na navedeni številki servisne službe.
  • Seite 47: Konformitätserklärung

    SK vydáva nasledujúce prehlásenie o zhode podľa smernice standarder for artikkel EÚ a noriem pre výrobok Lýsir uppfyllingu EU-reglna og annarra staðla vöru a cikkekhez az EU-irányvonal és Normák szerint a következő konformitást jelenti ki Stichsäge TC-JS 85 (Einhell) 2014/29/EU 2006/42/EC Annex IV 2005/32/EC_2009/125/EC Notifi ed Body: 2014/35/EU Notifi...
