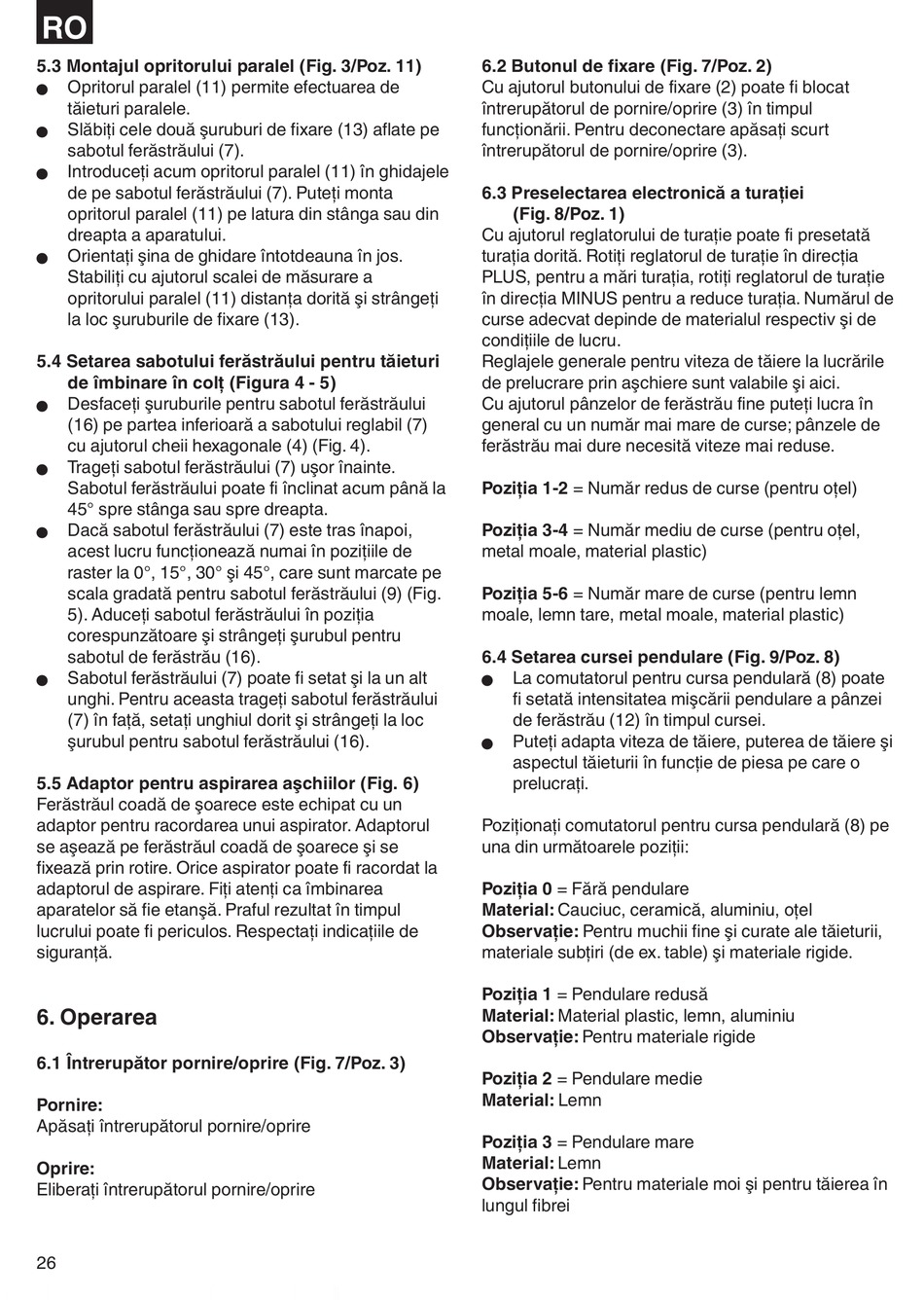

RO
5.3 Montajul opritorului paralel (Fig. 3/Poz. 11)
Opritorul paralel (11) permite efectuarea de
n
tăieturi paralele.
Slăbiţi cele două şuruburi de fixare (13) aflate pe
n
sabotul ferăstrăului (7).
Introduceţi acum opritorul paralel (11) în ghidajele
n
de pe sabotul ferăstrăului (7). Puteţi monta
opritorul paralel (11) pe latura din stânga sau din
dreapta a aparatului.
Orientaţi şina de ghidare întotdeauna în jos.
n
Stabiliţi cu ajutorul scalei de măsurare a
opritorului paralel (11) distanţa dorită şi strângeţi
la loc şuruburile de fixare (13).
5.4 Setarea sabotului ferăstrăului pentru tăieturi
de îmbinare în colţ (Figura 4 - 5)
Desfaceţi şuruburile pentru sabotul ferăstrăului
n
(16) pe partea inferioară a sabotului reglabil (7)
cu ajutorul cheii hexagonale (4) (Fig. 4).
Trageţi sabotul ferăstrăului (7) uşor înainte.
n
Sabotul ferăstrăului poate fi înclinat acum până la
45° spre stânga sau spre dreapta.
Dacă sabotul ferăstrăului (7) este tras înapoi,
n
acest lucru funcţionează numai în poziţiile de
raster la 0°, 15°, 30° şi 45°, care sunt marcate pe
scala gradată pentru sabotul ferăstrăului (9) (Fig.
5). Aduceţi sabotul ferăstrăului în poziţia
corespunzătoare şi strângeţi şurubul pentru
sabotul de ferăstrău (16).
Sabotul ferăstrăului (7) poate fi setat şi la un alt
n
unghi. Pentru aceasta trageţi sabotul ferăstrăului
(7) în faţă, setaţi unghiul dorit şi strângeţi la loc
şurubul pentru sabotul ferăstrăului (16).
5.5 Adaptor pentru aspirarea aşchiilor (Fig. 6)
Ferăstrăul coadă de şoarece este echipat cu un
adaptor pentru racordarea unui aspirator. Adaptorul
se aşează pe ferăstrăul coadă de şoarece şi se
fixează prin rotire. Orice aspirator poate fi racordat la
adaptorul de aspirare. Fiţi atenţi ca îmbinarea
aparatelor să fie etanşă. Praful rezultat în timpul
lucrului poate fi periculos. Respectaţi indicaţiile de
siguranţă.
6. Operarea
6.1 Întrerupător pornire/oprire (Fig. 7/Poz. 3)
Pornire:
Apăsaţi întrerupătorul pornire/oprire
Oprire:
Eliberaţi întrerupătorul pornire/oprire
26
6.2 Butonul de fixare (Fig. 7/Poz. 2)
Cu ajutorul butonului de fixare (2) poate fi blocat
întrerupătorul de pornire/oprire (3) în timpul
funcţionării. Pentru deconectare apăsaţi scurt
întrerupătorul de pornire/oprire (3).
6.3 Preselectarea electronică a turaţiei
(Fig. 8/Poz. 1)
Cu ajutorul reglatorului de turaţie poate fi presetată
turaţia dorită. Rotiţi reglatorul de turaţie în direcţia
PLUS, pentru a mări turaţia, rotiţi reglatorul de turaţie
în direcţia MINUS pentru a reduce turaţia. Numărul de
curse adecvat depinde de materialul respectiv şi de
condiţiile de lucru.
Reglajele generale pentru viteza de tăiere la lucrările
de prelucrare prin aşchiere sunt valabile şi aici.
Cu ajutorul pânzelor de ferăstrău fine puteţi lucra în
general cu un număr mai mare de curse; pânzele de
ferăstrău mai dure necesită viteze mai reduse.
Poziţia 1-2 = Număr redus de curse (pentru oţel)
Poziţia 3-4 = Număr mediu de curse (pentru oţel,
metal moale, material plastic)
Poziţia 5-6 = Număr mare de curse (pentru lemn
moale, lemn tare, metal moale, material plastic)
6.4 Setarea cursei pendulare (Fig. 9/Poz. 8)
La comutatorul pentru cursa pendulară (8) poate
n
fi setată intensitatea mişcării pendulare a pânzei
de ferăstrău (12) în timpul cursei.
Puteţi adapta viteza de tăiere, puterea de tăiere şi
n
aspectul tăieturii în funcţie de piesa pe care o
prelucraţi.
Poziţionaţi comutatorul pentru cursa pendulară (8) pe
una din următoarele poziţii:
Poziţia 0 = Fără pendulare
Material: Cauciuc, ceramică, aluminiu, oţel
Observaţie: Pentru muchii fine şi curate ale tăieturii,
materiale subţiri (de ex. table) şi materiale rigide.
Poziţia 1 = Pendulare redusă
Material: Material plastic, lemn, aluminiu
Observaţie: Pentru materiale rigide
Poziţia 2 = Pendulare medie
Material: Lemn
Poziţia 3 = Pendulare mare
Material: Lemn
Observaţie: Pentru materiale moi şi pentru tăierea în
lungul fibrei
