Bauanleitung 101.658
Go Cart
14
15
20

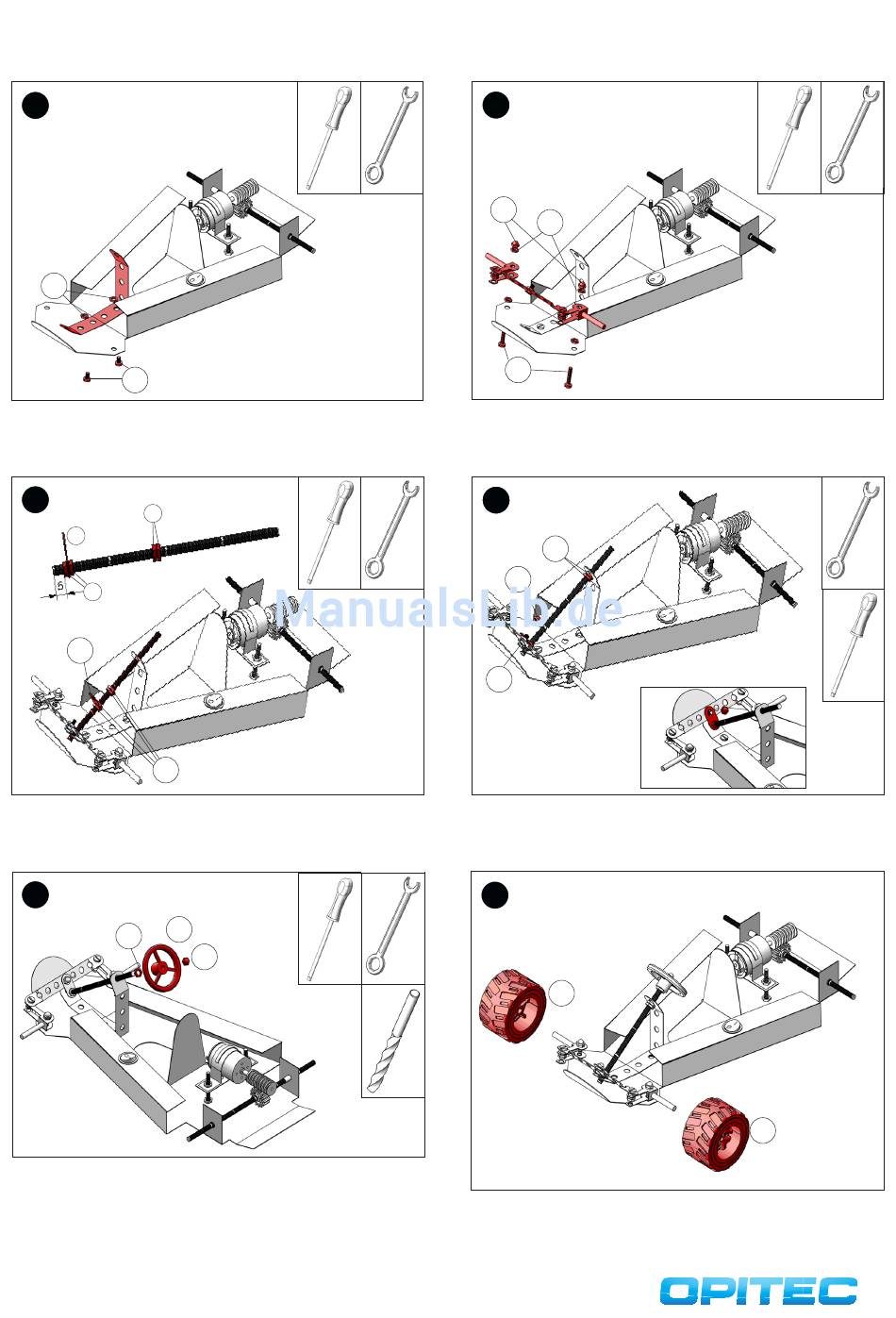

Den Lenksäulenhalter (7) wie abgebildet mit 2 Schrauben (20) sowie
2 Muttern (15) an den vorgesehenen Bohrungen im Grundgestelle
einbauen.
16
15
5
15
5
15
Wie abgebildet auf die Gewindestange (17) von einer Seite 2 Muttern
(18) aufschrauben. Von der anderen Seite eine Mutter (15) dazwischen
den Lenkfinger (5) und wieder eine Mutter (15) aufschrauben und
kontern. Anschließend im Lenkstangenhalter einsetzen.
18
3
15
Die Bohrung im Lenklaufrad mit einem ø4 mm Bohrer durchbohren.
Anschließend eine Mutter (15) auf die Lenkstange aufschrauben. Das
Lenklaufrad (3) aufstecken und von oben mit einer Hutmutter (16)
befestigen. Muttern (15+16) kontern, so dass mit dem Lenkrad die
Spurstange gedreht werden kann.
5
16
15
16
15
21
Die Vorderachse mit zwei Schrauben (21) von unten und jeweils einer
Mutter (15) sowie einer Hutmutter (16) von oben wie abgebildet
befestigen.
17
15
16
20
Lenkfinger auf die Schraube (20) in der Spurstange stecken und mit
einer Hutmutter (16) befestigen. Die beiden Muttern (15) soweit
nach oben schrauben bis diese am Lenkstangenhalter anstoßen und
kontern.
19
2
ø4
Auf die Vorderachse von jeder Seite einen Luftreifen (2) aufstecken.
2
