Stückliste
Holzleiste
Holzleiste
Federstahlklammer
Schraube
Ringschraube
Metallachse
Lenklaufrad
Blasrohr
Luftballon
1

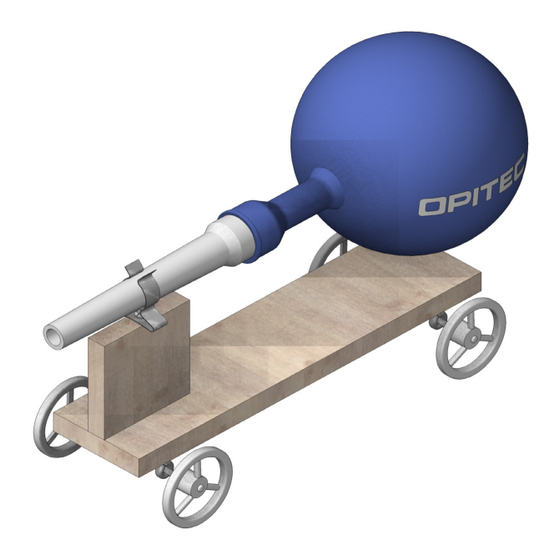

Raketenfahrzeug mit
Rückstoßantrieb
Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel
mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lern-
mittel als Unterstützung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern
und Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Erwachsenen
gebaut und betrieben werden. Für Kinder unter 36 Monaten nicht geeignet.
Stückzahl
1
1
1
1
4
2
4
1
1
104.966
Hinweis
Erstickungsgefahr!
Maße (mm)
200x50x10
50x50x10
14-17
ø3x16
Befestigung Federstahlklammer
12
ø3x70
ø37
Benötigtes Werkzeug:
Bleistift
Lineal
Vorstecher
Holzleim
Bezeichnung
Grundplatte
Aufbau für Blasrohr
Halterung Blasrohr
Achsträger
Achse
Räder
Blasrohr
Antrieb
Kreuzschlitz-
schrauben-
dreher
Teile-Nr.
1
2
3
4
5
6
7
8
9
Werbung
Verwandte Anleitungen für Opitec 104.966
Inhaltszusammenfassung für Opitec 104.966
- Seite 1 Vorstecher Holzleim Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lern- mittel als Unterstützung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut und betrieben werden.
- Seite 2 Bauanleitung 104966 Raketenfahrzeug mit Rückstoßantrieb Auf der Grundplatte (1) die Position für die Achsträger (Ringschrauben-5) nach Bemaßung anzeichnen und vorstechen. Die Achsen (6), wie abgebildet, durch die Ringschrauben stecken und Die Ringschrauben (5), wie abgebildet, an den markierten Positionen von beiden Seiten je ein Lenklaufrad (7) aufstecken. eindrehen.
- Seite 3 Bauanleitung 104966 Raketenfahrzeug mit Rückstoßantrieb Das Blasrohr (8, wie oben gezeigt, ausgemittelt in die Federstahlklam- Den Luftballon (9) auf das Blasrohrende aufstecken, so dass dieser mer (3) einstecken. festsitzt. Fertig! Inbetriebnahme: Den Lutballon durch das Blasrohr aufblasen. Fahrzeug auf den Boden stellen und loslassen.
