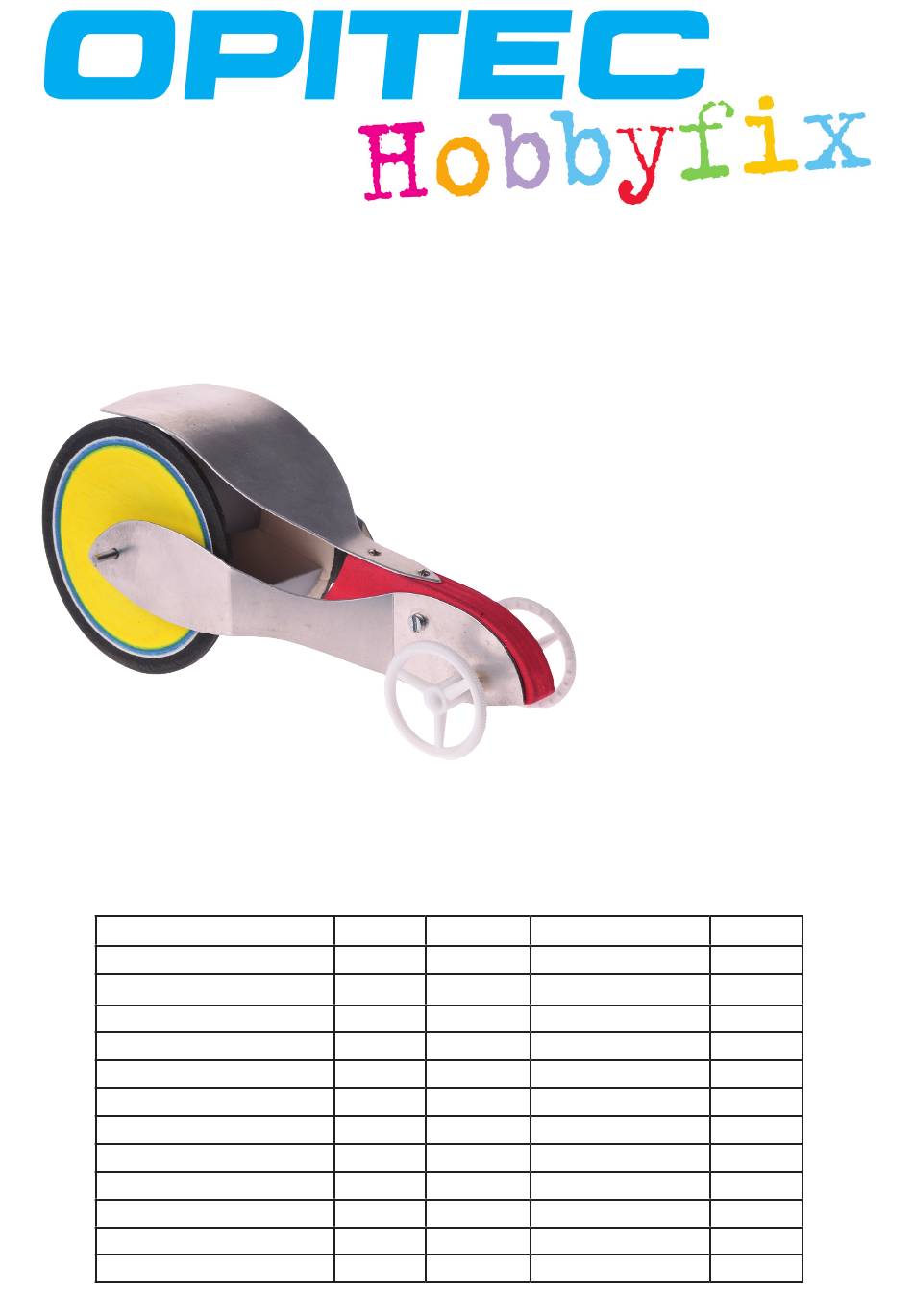

S a v o n i u s - W i n d k r a f t f a h r z e u g
STÜCKLISTE
Sperrholz
Sperrholz
Kunststoffrohr
Alu-Blech
Schweißdraht
Senkkopf-Kreuzschlitzschrauben
Zylinderkopfschraube
Hutmutter verzinkt
Messinghülse
Distanzscheiben weiß
Lenklaufräder
D110660#1
110.660
Stückzahl Maße (mm)
1
100x35x10 Vorbau
1
160x160x3 Antrieb
1
50x50 Antrieb
1
200x200x0,8 Seitenteile + Dach
1
150x3 Hinter + Vorderachse
2
2,2x9,5 Befestigung Dach
1
3x16 Befestigung Seitenteile
1
M3 Befestigung Seitenteile
1
25x5 Achsenlager vorne
2
ø 2,9 Befestigung Hinterachse
2
ø 37 Vorderräder
Hinweis
Bei den OPITEC Werkpackungen
handelt es sich nach Fertigstellung
nicht um Artikel mit Spielzeugcha-
rakter allgemein handelsüblicher Art,
sondern um Lehr- und Lernmittel als
Unterstützung der pädagogischen
Arbeit. Dieser Bausatz darf von Kindern
und Jugendlichen nur unter Anlei-
tung und Aufsicht von sachkundigen
Erwach- senen gebaut und betrieben
werden. Für Kinder unter 36 Monaten
nicht geeignet. Erstickungsgefahr!
Benötigtes Werkzeug:
Bleistift, Lineal, Zirkel
Laubsäge (Laubsägeblatt Holz/Metall)
Schraubendrecher
Kreuzschlitz Schraubendreher
Zange
Schleifpapier
Werkstattfeile
Bohrer 2/3/5 mm
Alleskleber
Maschinenschraubstock
Bezeichnung
Teile-Nr.
1
2
3
4
5
6
7
8
9
10
11
1
