Bauanleitung 101.658
Go Cart
Stückliste
Weißblech
Luftreifen
Lenk-Laufrad
Flachstab 9-Loch
Flachstab 2-Loch
Lochblech
Lochblech
Wippschalter rund
Flachsteckhülse
Motor
Befestigungsbügel
Messing-Rohrniete
Zahnrad
Schneckenmodul
Mutter M4
Hutmutter M4
Gewindestange
Gewindestange
Achsschenkel
Zylinderkopfschraube
Zylinderkopfschraube
Zylinderkopfschraube
Schaltdraht rot

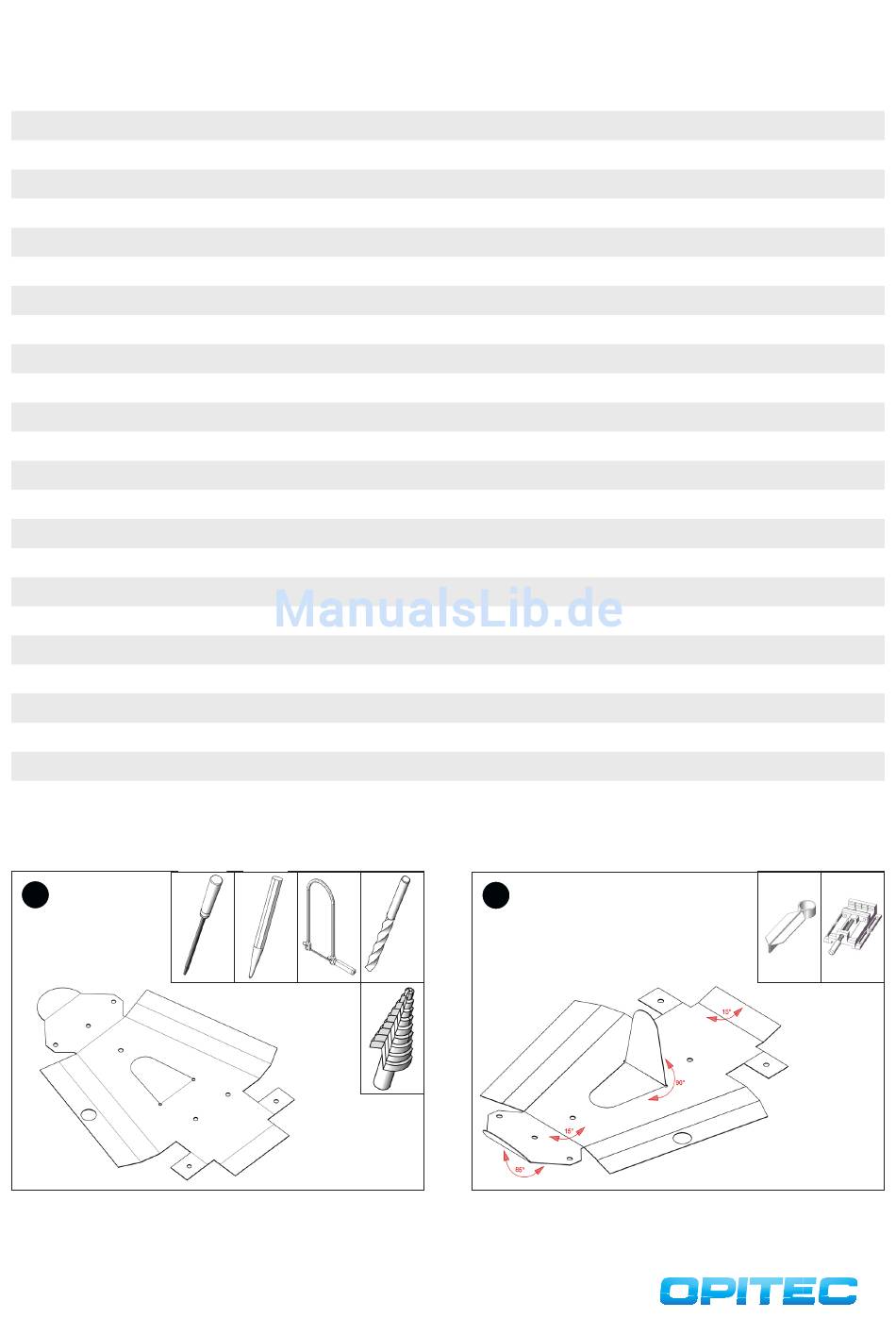

1
Bohrungen und Biegekanten von der Schablone (Seite 7+9) auf das
vorgestanzte Blech übertragen. Bohrungen am Mittelpunkt ankörnen.
Die Löcher durchbohren. Bohrungen entgraten. Sitzlehne mit der
Laubsäge einsägen.
2
Stückzahl
Maße (mm)
1
320x220x0,5
4
ø 52
1
ø 37
1
1
1
75x15x1
1
135x15x1
1
ø16,3
2
6,3
1
ø24
1
ø24
2
5x0,5
1
ø15
1
30
6
1
M4x100
1
M4x150
2
5
10x4
2
25x4
2
30x4
1
500
2
ø 3
ø 4,5
ø 5
Das Heck an der Biegekante ca. 15° nach oben biegen. Die Frontschürze
15° nach oben biegen. Die abgerundete Vorderkante anschließend ca.
85° nach oben umbiegen.
Bezeichnung
Karosserie
Reifen
Lenkrad
Spurstange
Lenkfinger
Motorauflage
Lenksäulenhalter
Schalter
Batterieanschluss
Antrieb
Motorbefestigung
Radlager Hinterachse
Antrieb Hinterachse
Antrieb Hinterachse
Verschraubung
Verschraubung
Lenksäule
Hinterachse
Vorderachse
Verschraubung
Verschraubung
Verschraubung
Verkabelung
Teile-Nr.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
