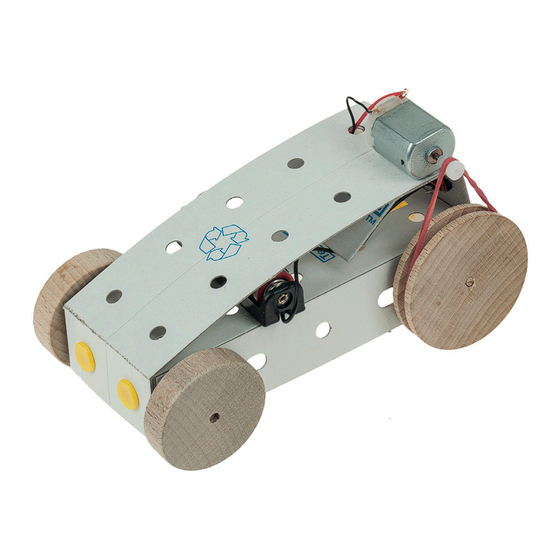

E l e k t r o f a h r z e u g m i t
STÜCKLISTE
Grundplatte
Lochplatte
Verschlüsse
Rundstab
Holzrad
Holzrad
Schnurlaufrad
Motor
Reduzierstück
Mikro Schiebeschalter
Batteriehalter
Gummiring
Schalt-Y Draht
D208693#2
208.693
R i e m e n a n t r i e b
Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht
um Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern
um Lehr- und Lernmittel als Unterstützung der pädagogischen Arbeit. Dieser
Bausatz darf von Kindern und Jugendlichen nur unter Anleitung und Aufsicht
von sachkundigen Erwach- senen gebaut und betrieben werden. Für Kinder
Stückzahl Maße( mm) Bezeichnung
1
1
4
2
2
1
1
1
1
1
1
1
1
Hinweis
unter 36 Monaten nicht geeignet. Erstickungsgefahr!
4x7 Loch Grundplatte
2x10 Loch Aufbau
Verschlüsse
100x4 Achsen
40x10 Vorderrad
50x10 Hinterrad
50x10 Hinterrad für Riemen
Motor
4/2 Reduzierung Motorachse
Schalter an/aus
Batteriehalter
Riemen
500 Verdrahtung
Benötigtes Werkzeug:
Bleistift und Lineal
Bastelschere, Bastelmesser
Heissklebepistole
Abisolierzange
Schleifpapier
Teile-Nr.
1
2
3
4
5
6
7
8
9
10
11
12
13
1
