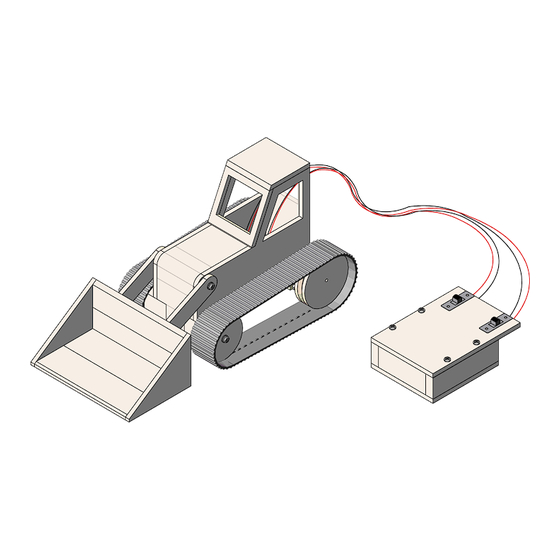

Pistenraupe/Bulldozer mit
Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit
Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Un-
terstützung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen
nur unter Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut und betrieben wer-
den. Für Kinder unter 36 Monaten nicht geeignet. Erstickungsgefahr!
1
Kabelfernsteuerung
Hinweis
121.489
Benötigtes Werkzeug:
Bleistift
Laubsäge oder
Dekupiersäge
Holzleim
Vorstecher
Schere
Abisolierzange
Kreuzschlitz-
Schleifpapier
schraubendreher
Metallbügelsäge
Seitenschneider
Lineal
ø2
ø3
ø4
Bohrer
Lötkolben und
Lot
Werkstattfeile
Alleskleber
Werbung
Verwandte Anleitungen für Opitec 121.489
Inhaltszusammenfassung für Opitec 121.489
- Seite 1 Kreuzschlitz- Schleifpapier Werkstattfeile schraubendreher Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Un- Metallbügelsäge Alleskleber Seitenschneider terstützung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut und betrieben wer- den.
- Seite 2 Bauanleitung 121.489 Pistenraupe/Bulldozer mit Kabekfernsteuerung Stückliste Stückzahl Maße (mm) Bezeichnung Teile-Nr. Sperrholz 300x210x5 Karosserie/Fernsteuerung Holzleiste 250x25x25 Fahrgestell Holzleiste 250x40x5 Schieber/Schaufel Holzleiste 250x30x5 Ladefläche/Schaufel Holzleiste 250x20x5 Aufhängung Schieber/Schaufel Holzleiste 350x25x10 Rahmen Fernsteuerung Getriebemotor Antrieb Schnurlaufrad ø60 Vorderrad bzw. Hinterrad Schnurlaufrad ø50 Hinterrad bzw.
- Seite 3 Bauanleitung 121.489 Pistenraupe/Bulldozer mit Kabekfernsteuerung Aufbau Variante 1 Pistenraupe: ø2 Die Schablone (Seite 13/15) an der Trennlinie zusammenkleben. Anschließend die Karossierieteile (1a-1j) sowie für die Fernbedienung auf die Sperrholz- platte (1) übertragen. Alle Teile aussägen und die Sägeschnitte mit Schleifpapier säubern.
- Seite 4 Bauanleitung 121.489 Pistenraupe/Bulldozer mit Kabekfernsteuerung ø3 Die Holzleisten (3/4/5) nach Bemaßung ablängen und durchbohren. Abschließend Sägeschnitte säubern. Die Leisten der Fernbedienung (6a-6d) wie oben gezeigt auf den Boden Die beiden Schiebeschalter (15) in die dafür vorgesehenen Aussparun- der Fernbedienung (1a) aufleimen.
- Seite 5 Bauanleitung 121.489 Pistenraupe/Bulldozer mit Kabekfernsteuerung Von der schwarzen und der roten Schaltlitze (17/18) jeweils 2 ca. 20- Die übrigen Schaltlitzen auf gleiche Länge kürzen, beidseitig abiso- 25mm lange Stücke ablängen, beidseitig abisolieren und verzinnen. lieren und verzinnen. Anschließend an den beiden Anschlüssen der Anschließend überkreuzt wie abgebildet an den Anschlüssen der...
- Seite 6 Bauanleitung 121.489 Pistenraupe/Bulldozer mit Kabekfernsteuerung Oberkante Vorderkante anpassen anpassen Unterkante anschrägen Die Einzelteile für das Führerhaus wie oben gezeigt schrittweise verleimen. Die Frontscheibe (1e) vor dem Einleimen an der Unterkante 45° abschrä- gen, dann einleimen und abschließend die Oberkante mit Schleifpapier anpassen. Das Dach (1f) aufleimen und die Vorderkante der Scheibenschräge mit Schleifpapier anpassen.
- Seite 7 Bauanleitung 121.489 Pistenraupe/Bulldozer mit Kabekfernsteuerung Die beiden Vorderräder (8/11) wie abgebildet auf die Getriebeachsen Die Halterungen für das Räumschild (5) wie abgebildet mit 2 Schrau- aufstecken. ben (20) und 2 Unterlegscheiben (22) befestigen. Von beiden Seiten die Raupenbänder (10) auf die Schnurlaufräder Das Räumschild wie abgebildet ausgemittelt so auf die Halterungen...
- Seite 8 Bauanleitung 121.489 Pistenraupe/Bulldozer mit Kabekfernsteuerung Aufbau Variante 2 Bulldozer: ø2 Die Schablone (Seite 17/19) für die Karossierieteile (1a-1j) sowie für die Fernbedienung auf die Sperrholzplatte (1) übertragen. Alle Teile aussägen und die Sägeschnitte mit Schleifpapier säubern. ø3 Die Rahmenleisten für die Fernbedienung (6a-6d) auf der Holzleiste (6) nach Bemaßung anzeichnen, alle Leistenstücke absägen und die Sägeschnitte säubern.
- Seite 9 Bauanleitung 121.489 Pistenraupe/Bulldozer mit Kabekfernsteuerung ø3 Die Holzleisten (3/4/5) nach Bemaßung ablängen und durchbohren. Abschließend Sägeschnitte säubern. Die Leisten der Fernbedienung (6a-6d) wie oben gezeigt auf den Boden Die beiden Schiebeschalter (15) in die dafür vorgesehenen Aussparun- der Fernbedienung (1a) aufleimen.
- Seite 10 Bauanleitung 121.489 Pistenraupe/Bulldozer mit Kabekfernsteuerung Von der schwarzen und der roten Schaltlitze (17/18) jeweils 2 ca. 20- Die übrigen Schaltlitzen auf gleiche Länge kürzen, beidseitig abiso- 25mm lange Stücke ablängen, beidseitig abisolieren und verzinnen. lieren und verzinnen. Anschließend an den beiden Anschlüssen der Anschließend überkreuzt wie abgebildet an den Anschlüssen der...
- Seite 11 Bauanleitung 121.489 Pistenraupe/Bulldozer mit Kabekfernsteuerung Vorderkante Oberkante anpassen anpassen Vorderkante abrunden Die Einzelteile für das Führerhaus wie oben gezeigt schrittweise verleimen. Die Frontscheibe (1c) vor dem Einleimen an der Unterkante 45° abschrä- gen, dann einleimen und abschließend die Oberkante mit Schleifpapier anpassen. Das Dach (1e) aufleimen und die Vorderkante der Scheibenschräge mit Schleifpapier anpassen.
- Seite 12 Bauanleitung 121.489 Pistenraupe/Bulldozer mit Kabekfernsteuerung Die Leisten für die Schaufel (3a/3b/4a/4b) wie abgebildet zusammen Die Halterungen für die Schaufel (5) wie abgebildet mit 2 Schrauben leimen. Anschließend die beiden Sperrholzteile (1f) seitlich anleimen. (20) und 2 Unterlegscheiben (22) wie abgebildet befestigen.
- Seite 13 Bauanleitung 121.489 Pistenraupe/Bulldozer mit Kabekfernsteuerung Schablone Sperrholz Pistenraupe M 1:1...
- Seite 15 Bauanleitung 121.489 Pistenraupe/Bulldozer mit Kabekfernsteuerung Schablone Sperrholz Pistenraupe M 1:1...
- Seite 17 Bauanleitung 121.489 Pistenraupe/Bulldozer mit Kabekfernsteuerung Schablone Sperrholz Bulldozer M 1:1...
- Seite 19 Bauanleitung 121.489 Pistenraupe/Bulldozer mit Kabekfernsteuerung Schablone Sperrholz Pistenraupe M 1:1...
