Bauanleitung 101.658
Go Cart
9
10
14

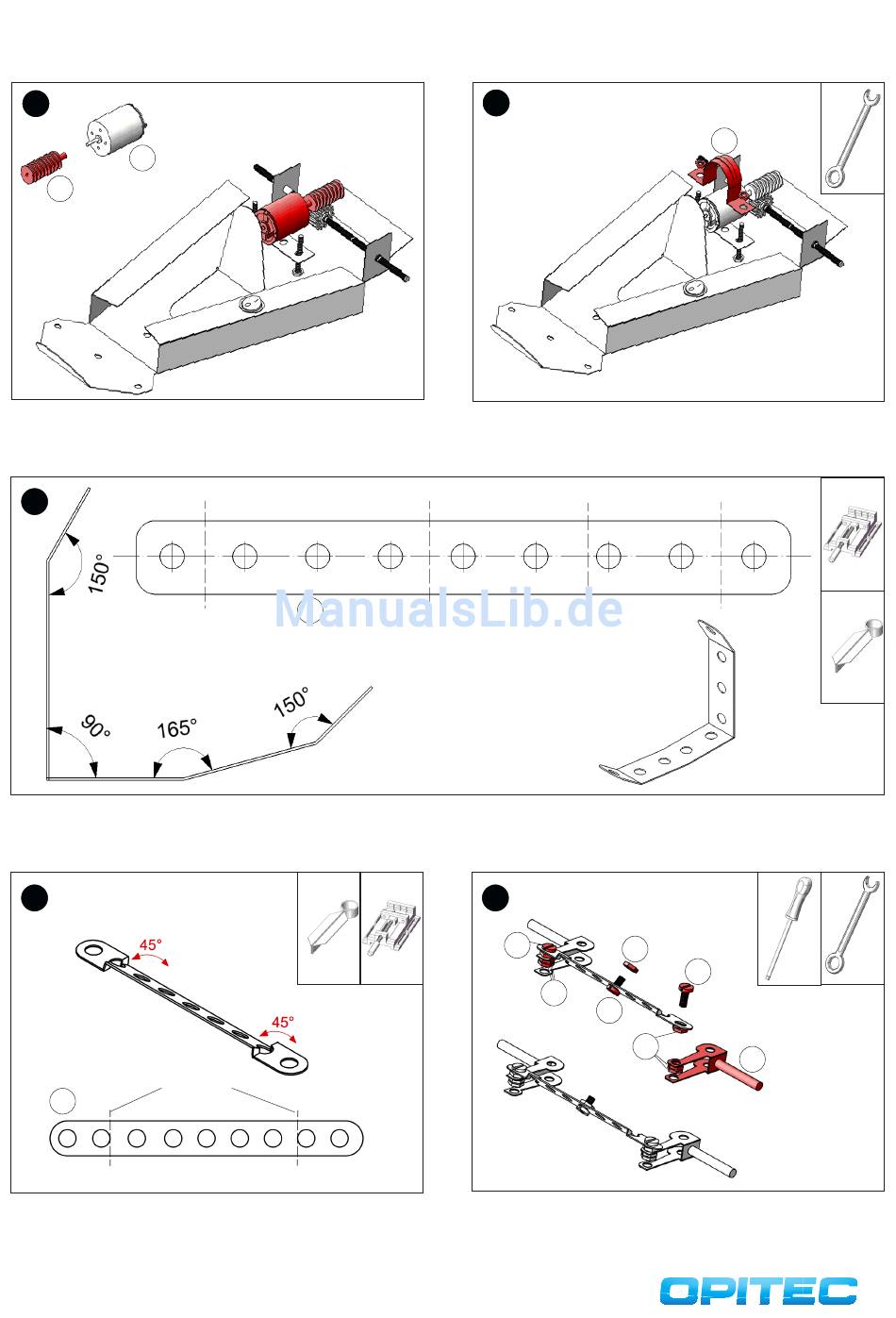

Das Schneckenmodul (14) auf die Motorachse (10) aufstecken. Anschlie-
ßend den Motor so platzieren das das Schneckenrad (14) in die Zähne
des Zahnrades (13) greift (evtl. Höhe vom Lochstreifen anpassen).
11
Biegeschablone
M 1:1
Den Lenksäulenhalter (7) nach Biegeschablone biegen
12
Biegekante
4
Die Spurstange (4) wie abgebildet an beiden Enden jeweils ca. 45° in
die gleiche Richtung verdrehen.
4
Den Befestigungsbügel (11) auf die Schrauben (22) aufsetzen und von
oben mit jeweils zwei Muttern (15) befestigen.
7
- - - - - - - - = Biegekante
Ins mittlere Loch der Spurstange eine Schraube (20) einstecken und
mit einer Mutter (15) befestigen. Anschließend beidseitig jeweils einen
Achsschenkel mit einer Schraube (20) und 3 Muttern (15) befestigen.
10
2
13
19
15
15
20
15
11
20
19
