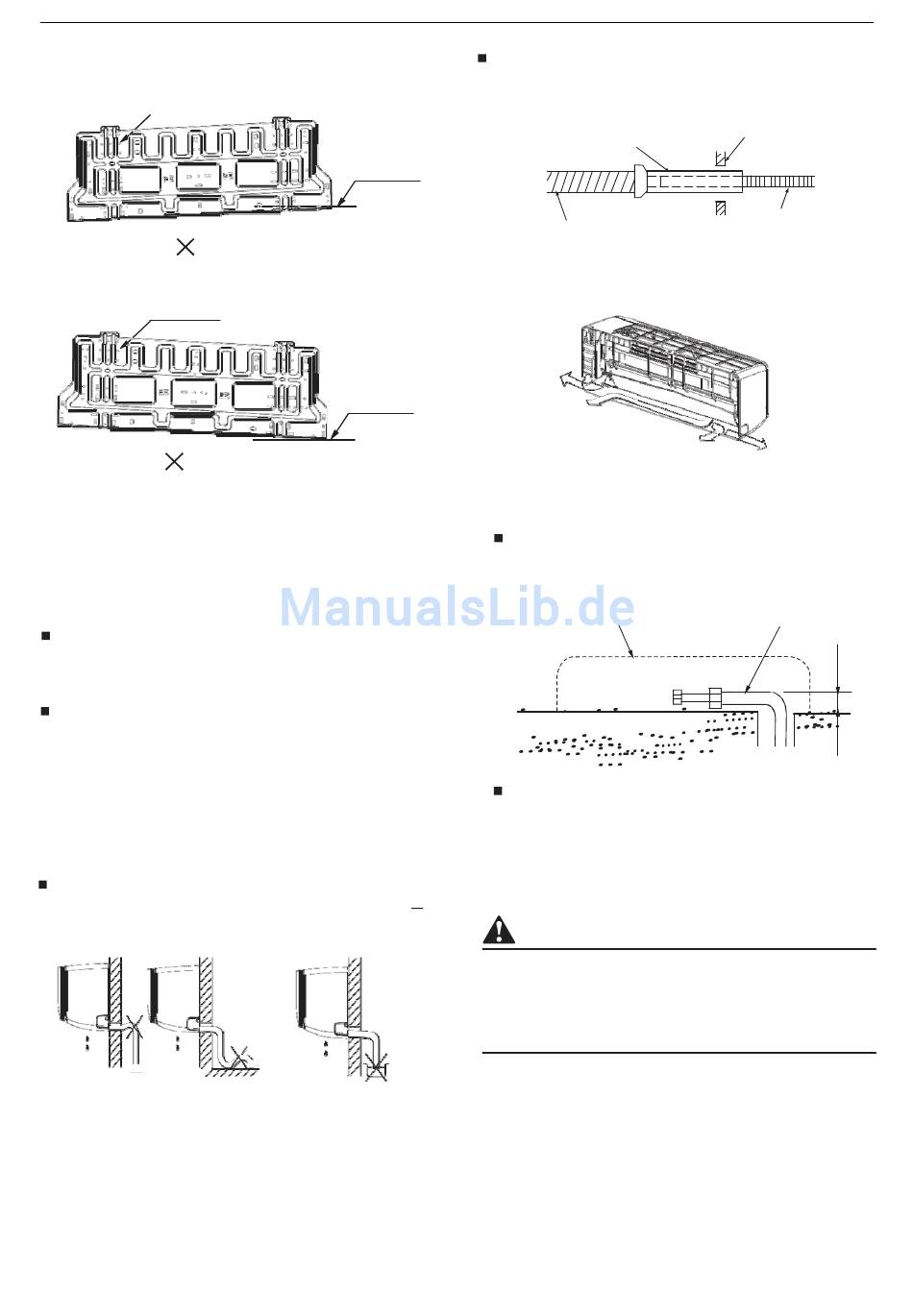

Inkorrekte Installation
Montageplatte
Montageplatte
2 Lochbohrung.
Bestimmen Sie die Position der Bohrungen für die Rohre mit Hilfe
der Montageplatte und machen Sie eine Loch (N95mm) mit
negativer Neigung.
Verwenden Sie immer den passenden Bohrer für den jeweiligen
Wandtyp.
5.3 Anschluss der Rohrleitungen und des
Abflusses
1 Abfluss
Montieren Sie den Abfluss mit negativer Neigung.
Installieren Sie den Abfluss nicht wie unten angezeigt.
Biegen Sie das Rohr nicht
Horizontale
Abb.5-4
Horizontale
Abb.5-5
Tauchen Sie das Rohr
nicht in Wasser.
Abb.5-6
Beim Verlängern des Ablaufrohres ist der Teil des Anschlusses
zu isolieren.
Abflussrohr
2 Rohranschluss
Rohranschl
uss links
Rohranschluss
links hinten
Bei Anschlüssen auf der linken Seite ist das Rohr wie unten
gezeigt zu verlegen. Biegen Sie das Rohr so, dass es 43 mm
von der Wand entfernt ist.
Befestigen Sie das Rohrende. Nach der Herstellung der
Anschlüsse müssen die Rohre mit hitzebeständigen
Materialien wärmegedämmt werden.
Schließen Sie zuerst das Innen- und danach das Außengerät
an, biegen und verlegen Sie die Rohre vorsichtig.
Achten Sie darauf, dass der Ablaufschlauch nicht frei ist.
Isolieren Sie beide Rohre.
8
Wand - Ventilatorkonvektor DC
Isolierung
Rohranschluss
rechts hinten
Maße (Einheit)
. . . .
. . .
.
.
ACHTUNG!
Wand
Verlängerungsrohr
Abb.5-7
Rohrleitung rechts
Abb.5-8
Wasserleitungen
.
Abb.5-9
