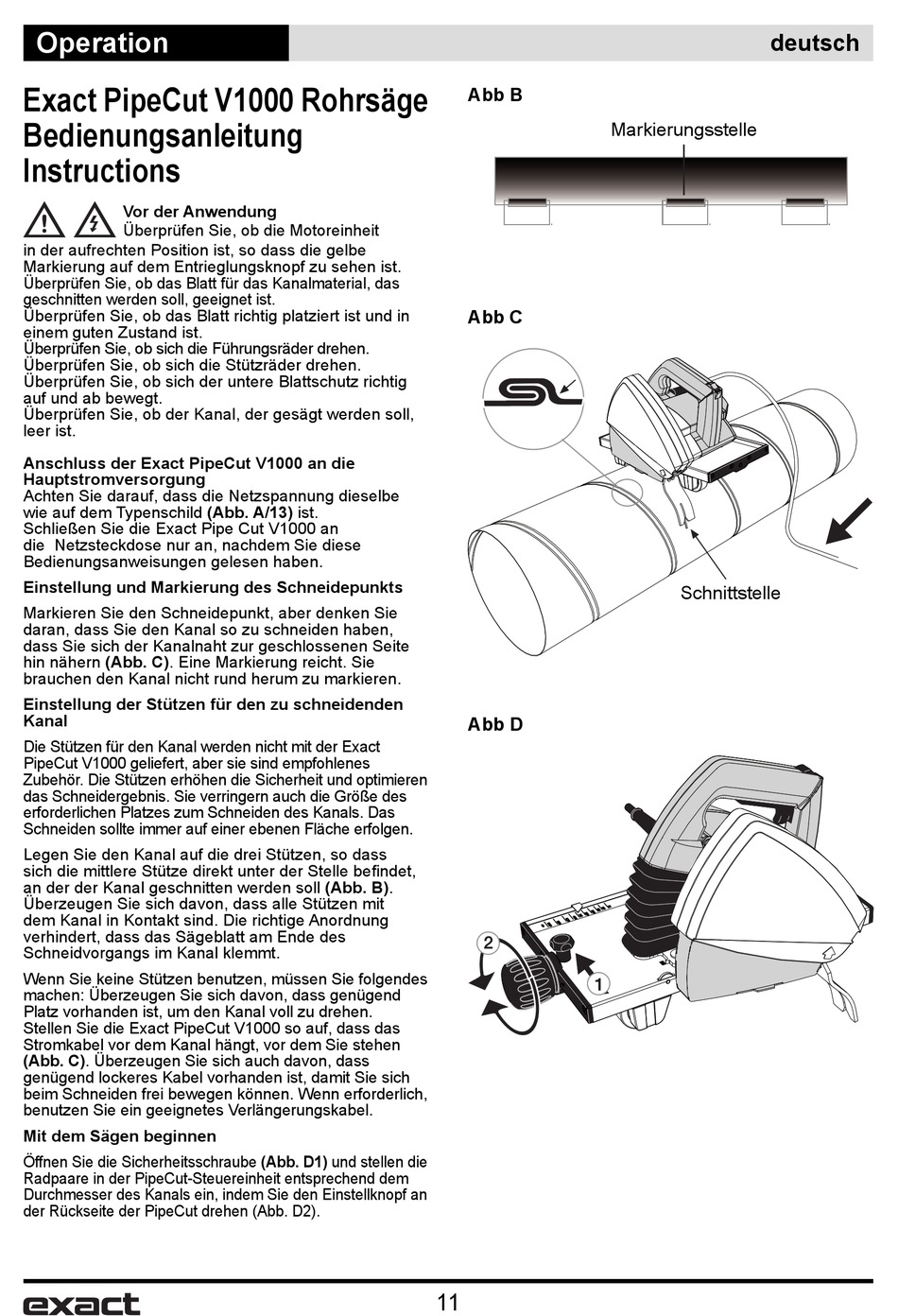

Operation
Exact PipeCut V1000 Rohrsäge
Bedienungsanleitung
Instructions
Vor der Anwendung
Überprüfen Sie, ob die Motoreinheit
in der aufrechten Position ist, so dass die gelbe
Markierung auf dem Entrieglungsknopf zu sehen ist.
Überprüfen Sie, ob das Blatt für das Kanalmaterial, das
geschnitten werden soll, geeignet ist.
Überprüfen Sie, ob das Blatt richtig platziert ist und in
einem guten Zustand ist.
Überprüfen Sie, ob sich die Führungsräder drehen.
Überprüfen Sie, ob sich die Stützräder drehen.
Überprüfen Sie, ob sich der untere Blattschutz richtig
auf und ab bewegt.
Überprüfen Sie, ob der Kanal, der gesägt werden soll,
leer ist.
Anschluss der Exact PipeCut V1000 an die
Hauptstromversorgung
Achten Sie darauf, dass die Netzspannung dieselbe
wie auf dem Typenschild (Abb. A/13) ist.
Schließen Sie die Exact Pipe Cut V1000 an
die Netzsteckdose nur an, nachdem Sie diese
Bedienungsanweisungen gelesen haben.
Einstellung und Markierung des Schneidepunkts
Markieren Sie den Schneidepunkt, aber denken Sie
daran, dass Sie den Kanal so zu schneiden haben,
dass Sie sich der Kanalnaht zur geschlossenen Seite
hin nähern (Abb. C). Eine Markierung reicht. Sie
brauchen den Kanal nicht rund herum zu markieren.
Einstellung der Stützen für den zu schneidenden
Kanal
Die Stützen für den Kanal werden nicht mit der Exact
PipeCut V1000 geliefert, aber sie sind empfohlenes
Zubehör. Die Stützen erhöhen die Sicherheit und optimieren
das Schneidergebnis. Sie verringern auch die Größe des
erforderlichen Platzes zum Schneiden des Kanals. Das
Schneiden sollte immer auf einer ebenen Fläche erfolgen.
Legen Sie den Kanal auf die drei Stützen, so dass
sich die mittlere Stütze direkt unter der Stelle befi ndet,
an der der Kanal geschnitten werden soll (Abb. B).
Überzeugen Sie sich davon, dass alle Stützen mit
dem Kanal in Kontakt sind. Die richtige Anordnung
verhindert, dass das Sägeblatt am Ende des
Schneidvorgangs im Kanal klemmt.
Wenn Sie keine Stützen benutzen, müssen Sie folgendes
machen: Überzeugen Sie sich davon, dass genügend
Platz vorhanden ist, um den Kanal voll zu drehen.
Stellen Sie die Exact PipeCut V1000 so auf, dass das
Stromkabel vor dem Kanal hängt, vor dem Sie stehen
(Abb. C). Überzeugen Sie sich auch davon, dass
genügend lockeres Kabel vorhanden ist, damit Sie sich
beim Schneiden frei bewegen können. Wenn erforderlich,
benutzen Sie ein geeignetes Verlängerungskabel.
Mit dem Sägen beginnen
Öffnen Sie die Sicherheitsschraube (Abb. D1) und stellen die
Radpaare in der PipeCut-Steuereinheit entsprechend dem
Durchmesser des Kanals ein, indem Sie den Einstellknopf an
der Rückseite der PipeCut drehen (Abb. D2).
Abb B
Abb C
Abb D
11
deutsch
Markierungsstelle
Schnittstelle
