BEA RS-15 Bedienungsanleitung

ZUR SPÄTEREN VERWENDUNG AUFBEWAHREN
ZUM FARBDRUCK ENTWORFEN

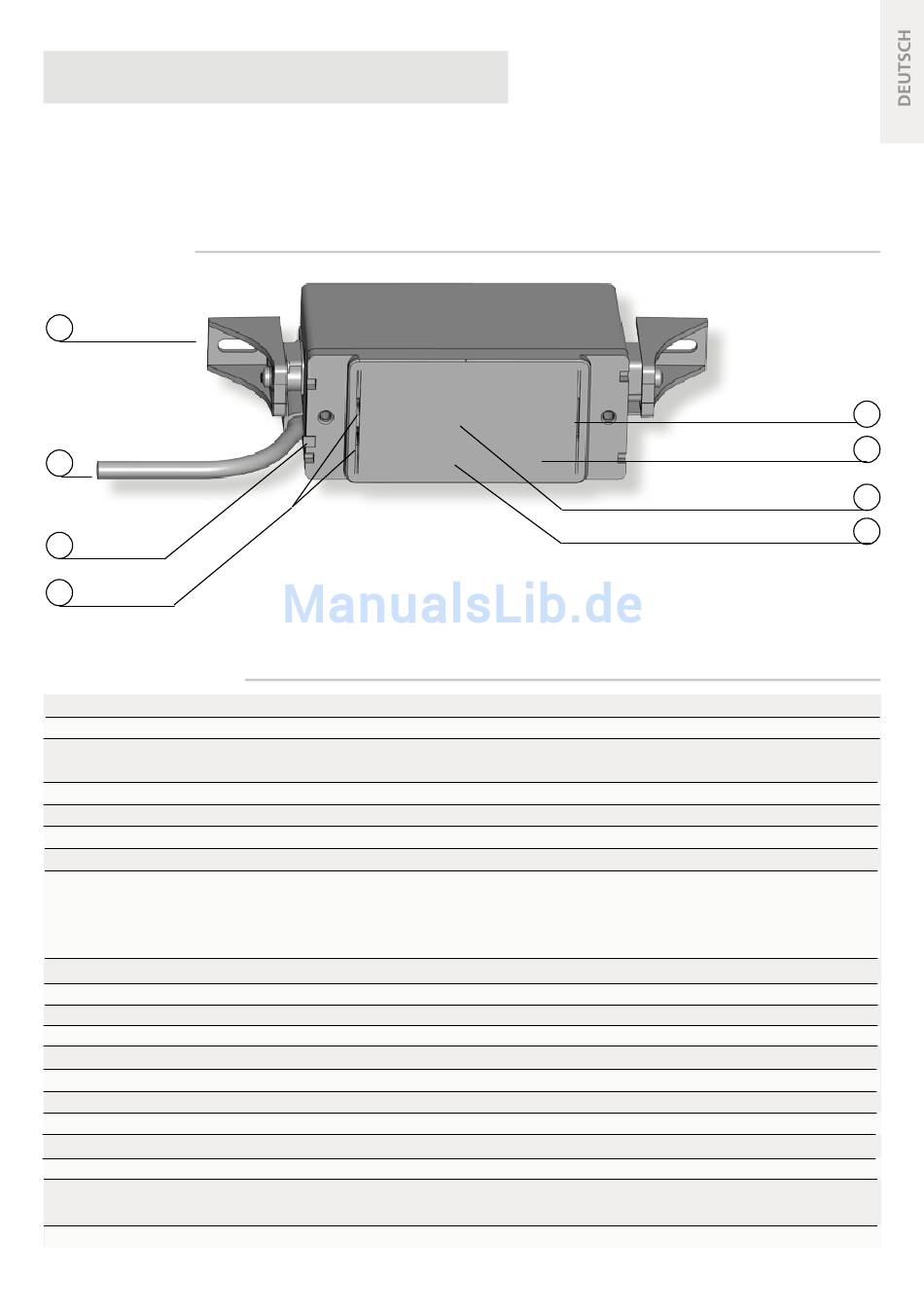

BESCHREIBUNG
1
2
3
4
TECHNISCHE DATEN
Technologie:
Erfassungsmodus:
Max. Erfassungsfeld:
(Montagehöhe 2 m; Winkel 20°)
Reaktionszeit:
Stromversorgung:
Netzfrequenz:
Stromaufnahme:
Ausgang:
Max. Kontaktspannung:
Max. Kontaktstrom:
Max. Schaltleistung:
Anschluss auf Sensorseite:
Haltezeit:
LED-Signal:
Montagehöhe:
Schutzklasse:
Temperaturbereich:
Abmessungen:
Neigungswinkel:
Material:
Gewicht:
Normkonformität (Sensor ohne Kabel):
Normkonformität (Kabel):
A
B
1. Halteklammer
2. Kabel (1 m)
3. Einstellstift
4. Drucktaster A, B
Aktivinfrarot
Öffnung und Anwesenheit
1 m (B) x 1,2 m (T)
15 unabhängige IR-Spots mit einem Durchmesser von typ. 130 mm
< 100 ms
12V - 30V AC ±10%; 12V - 45V DC ±10%
50 - 60 Hz
< 3 W (VA)
Relais (Potentialfreier Kontakt)
42 V AC - 60 V DC
1A (Ohmsche Last)
30 W (DC) / 42 VA (AC)
integrierter 7-poliger Stecker
0,5 s bis 9 s (einstellbar)
rot und orange
max. 2,5 m (Einbaumontage)
IP41
-25 °C bis + 55 °C (Betrieb); -30 °C bis + 60 °C (Lagerung)
140 mm (B) x 38 mm (H) x 55 mm (T)
0° bis 16° vertikal in 4° Schritten
PC
100 g
EN 50155
(bei nominaler Stromversorgung von 24 V)
EN 45545-2; NF F16-101; EN 50121-3-2; EN 50581
EN 45545-2; EN 50581
RS-15
Öffnungs- und Anwesenheitssensor
für automatische Zuginnentüren
Bedienungsanleitung für Produktversion ab 0102 und
Produkte mit Seriennummer ab RM 009500 (siehe Produktetikett)
5. Winkeleinstellung des Erfassungsfeldes
6. Frontblende
7. LED
8. Empfänger Fernbedienung
Änderungen vorbehalten. Alle Werte gemessen bei spezifischen Bedingungen.
5
6
7
8
