INSTALLATIONS- UND KONFIGURATIONSHANDBUCH
SG Ready - Installation und Konfiguration:

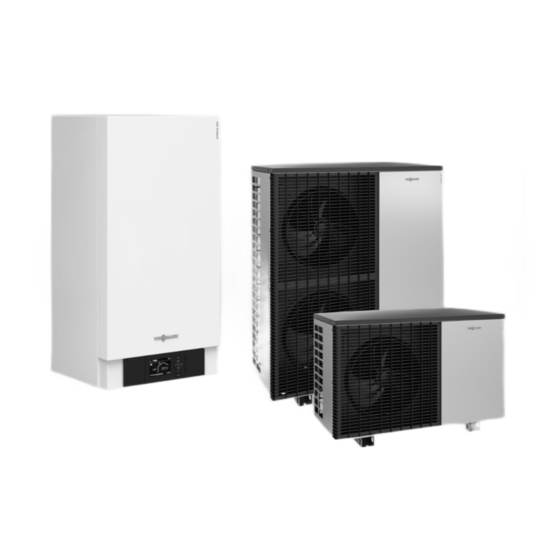

Viessmann Vitocal 200-S Wärmepumpensystem
Inhalt
Sicherheit ......................................................................................................................................................................... 2
Bitte lesen Sie zuerst die folgenden Informationen: ........................................................................... 2
Sicherheitsanweisungen ........................................................................................................................ 2
Kontaktdaten Unternehmenszentrale .................................................................................................... 3
Umweltschutz .......................................................................................................................................... 3
Sonstige Informationen .......................................................................................................................... 3
Zielgruppe ................................................................................................................................................ 3
Vorwort ............................................................................................................................................................................. 4
Umfang dieses Dokuments .................................................................................................................... 4
Mit diesem Dokument kompatible Wärmepumpen .......................................................................... 4
Optimierung der Wärmepumpe mit der SG Ready Benutzeroberfläche .............................................................. 4
Voraussetzungen prüfen ............................................................................................................................................... 4
Hardware-Anforderungen ....................................................................................................................... 4
Vitocal 200-S und SG Ready Relay anschließen ......................................................................................................5
Anschluss an das Erweiterungsmodul EA1 ......................................................................................... 9
Regler der Wärmepumpe konfigurieren .................................................................................................................... 10
Konfiguration von Vitotronic 200, Typ WO1C ..................................................................................... 10
Validerung der Konfiguration ...................................................................................................................................... 12
Validierung der Funktionalität des Energy Meters ............................................................................. 13
Validierung der Funktionalität des SG Ready Relays ........................................................................ 14
Inbetriebnahme des Enphase Home Energy Management ................................................................................... 15
Anhang ........................................................................................................................................................................... 16
Informationsquellen ..................................................................................................................................................... 17
Revisionsverlauf ............................................................................................................................................................ 18
© 2023 Enphase Energy Inc. Alle Rechte vorbehalten.
Juni 2023
IOM-00020-1.0

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann Vitocal 200-S

Inhaltszusammenfassung für Viessmann Vitocal 200-S

  • Seite 1: Inhaltsverzeichnis

    Voraussetzungen prüfen ............................... 4 Hardware-Anforderungen ........................4 Vitocal 200-S und SG Ready Relay anschließen ......................5 Direkter Anschluss am elektrischen Anschlussbereich der Vitocal 200-S Inneneinheit ....6 Anschluss an das Erweiterungsmodul EA1 ..................9 Regler der Wärmepumpe konfigurieren ........................10 Konfiguration von Vitotronic 200, Typ WO1C ..................10 Validerung der Konfiguration ............................

  • Seite 2: Sicherheit

    Viessmann Wärmepumpenkonfiguration Sicherheit Bitte lesen Sie zuerst die folgenden Informationen: Befolgen Sie die Anweisungen in diesem Handbuch. Diese Anweisungen sind von wesentlicher Bedeutung für die Installation und Wartung des SG Ready Relay. Um eine sichere Installation und einen sicheren Betrieb des SG Ready Relay zu gewährleisten, wird in diesem Dokument mit den folgenden Sicherheitssymbolen auf...

  • Seite 3: Kontaktdaten Unternehmenszentrale

    Viessmann Wärmepumpenkonfiguration HINWEISE: Die Verwendung nicht zugelassener Anbauteile oder Zubehörteile kann zu Schäden oder Verletzungen führen. Sämtliche elektrischen Installationen müssen in Übereinstimmung mit allen geltenden landesweiten und regionalen elektrotechnischen Vorschriften durchgeführt werden. Kontaktdaten Unternehmenszentrale Enphase Energy Inc. 47281 Bayside Pkwy, Fremont, CA 94538 enphase.com...

  • Seite 4: Vorwort

    Dieses Dokument wurde mit Genehmigung von Viessmann erstellt. Beachten Sie die Sicherheitshinweise von Viessmann in Bezug auf Installation, Betrieb und Wartung der Wärmepumpe und ihrer Ausrüstung, die Sie unter Informationsquellen am Ende dieses Dokuments finden. Die Informationen von Viessmann können sich ändern.

  • Seite 5: Vitocal 200-S Und Sg Ready Relay Anschließen

    Abschnitt Direkter Anschluss an die Hauptplatine der Vitocal 200-S Inneneinheit. ii. Falls der Parameter nicht auf „4“ einstellbar ist, müssen Sie das Viessmann Erweiterungsmodul EA1 installieren und in Betrieb nehmen. Weitere Informationen finden Sie im Abschnitt Anschluss an das Erweiterungsmodul EA1.

  • Seite 6: Direkter Anschluss Am Elektrischen Anschlussbereich Der Vitocal 200-S Inneneinheit

    Direkter Anschluss am elektrischen Anschlussbereich der Vitocal 200-S Inneneinheit Gehen Sie wie folgt vor, um die Vitocal 200-S mit dem SG Ready Relay zu verbinden: Lösen Sie zum Öffnen der Inneneinheit und für den Zugriff auf den elektrischen Anschlussbereich die Schrauben (3.) und entfernen Sie das Vorderblech (4.) (siehe folgende Abbildung).
  • Seite 7 Viessmann Wärmepumpenkonfiguration Quelle: Viessmann 3. Schließen Sie die Kabel vom SG Ready Relay an der Hauptplatine an (siehe Abbildung). Die Farbe der Kabel ist nicht relevant. © 2023 Enphase Energy Inc. Alle Rechte vorbehalten. Juni 2023 IOM-00020-1.0...
  • Seite 8 Viessmann Wärmepumpenkonfiguration Eingang Hauptplatine Ausgang SG Ready Relay 216:1 X3.1 (L’) (Lüsterklemme) 216:4 X3.1 (L’) (Lüsterklemme) Quelle: Viessmann 4. Verschließen Sie die Inneneinheit durch Anbringen und Verschrauben des Vorderblechs wieder. © 2023 Enphase Energy Inc. Alle Rechte vorbehalten. Juni 2023...

  • Seite 9: Anschluss An Das Erweiterungsmodul Ea1

    Viessmann Wärmepumpenkonfiguration Anschluss an das Erweiterungsmodul EA1 Das Erweiterungsmodul EA1 von Viessmann ermöglicht eine erweiterte Funktionalität der Wärmepumpe, die mithilfe zusätzlicher Ein- und Ausgänge realisiert werden kann. Informationen zur Installation des Erweiterungsmoduls EA1 finden Sie in der offiziellen Installationsanleitung von Viessmann.

  • Seite 10: Regler Der Wärmepumpe Konfigurieren

    Viessmann Wärmepumpenkonfiguration Quelle: Viessmann Main input SG Ready Relay outputs 4. Verschließen Sie nach dem Anschließen der Kabel das Erweiterungsmodul EA1 durch Anbringen und Verschrauben der Frontabdeckung wieder. Einschalten Nachdem Sie alle oben genannten Schritte durchgeführt haben, können Sie den Strom einschalten, indem Sie den Trennschalter für die Wärmepumpe, den Energy Meter und das SG Ready Relay schließen und dann mit...
  • Seite 11 Viessmann Wärmepumpenkonfiguration Warnung: Eine Fehlkonfiguration von „Codierebene 1“ kann zu Schäden an der Wärmepumpe und an der Heizungsanlage führen. Befolgen Sie die Anweisungen aus der Serviceanleitung für Vitotronic 200, WO1C. Bei Nichtbeachtung kann das Erlöschen der Garantie die Folge sein.

  • Seite 12: Beschreibung

    Viessmann Wärmepumpenkonfiguration Quelle: Beispielabbildung b. Die folgende Tabelle enthält alle spezifischen Temperatur-Offset-Werte. Temperaturwert Beschreibung „Smart Grid Sollwertanhebung für „0“ bis „500“ (≙ 0 bis 50 K) Warmwasserbereitung 7E91“ „Smart Grid Sollwertanhebung für „0“ bis „400“ (≙ 0 bis 40 K) Heizwasser-Puffersp.

  • Seite 13: Validierung Der Funktionalität Des Energy Meters

    Viessmann Wärmepumpenkonfiguration Validierung der Funktionalität des Energy Meters Führen Sie einen abschließenden Test durch, um zu prüfen, ob das Energy Meter richtig verkabelt ist und der Stromverbrauch korrekt gemessen wird, indem Sie die angegebenen Schritte ausführen: Überprüfen Sie die Router-Einstellungen, um die dem Energy Meter zugewiesene IP-Adresse im Kundennetz zu finden.

  • Seite 14: Validierung Der Funktionalität Des Sg Ready Relays

    Viessmann Wärmepumpenkonfiguration Quelle: Screenshot Validierung der Funktionalität des SG Ready Relays Überprüfen Sie anhand der folgenden Schritte, ob die SG Ready Funktionalität korrekt angeschlossen und konfiguriert ist: Drücken Sie auf dem SG Ready Relay die Taste „Select“ (siehe folgende Abbildung).

  • Seite 15: Inbetriebnahme Des Enphase Home Energy Management

    Viessmann Wärmepumpenkonfiguration Quelle: Viessmann Gehen Sie zurück zur Weboberfläche des Energy Meters und prüfen Sie, ob Sie eine Verbrauchsleistung >0 kW sehen und ob die aktuellen Messwerte aller angeschlossenen Phasen plausibel sind. Wenn die Wärmepumpe nicht läuft, warten Sie einige Minuten, bis die Wärmepumpe aufgrund des manuell eingestellten SG Ready Betriebsmodus zu laufen beginnt (vgl Validerung der Konfiguration.)

  • Seite 16: Anhang

    Viessmann Wärmepumpenkonfiguration Anhang Übersicht über die SG Ready Betriebsarten: Betriebsmodus Beschreibung Betriebsmodus 1 (1:0) Geringe Leistung im Netz (Netzüberlastung): Wenn nur wenig Strom zur Verfügung steht, kann das Energieversorgungsunternehmen den Betrieb der Wärmepumpe sperren. Sobald das Energieversorgungsunternehmen die Stromversorgung wieder freigibt, läuft die Wärmepumpe mit dem eingestellten Betriebsprogramm weiter.

  • Seite 17: Informationsquellen

    Für die Erstellung dieses Handbuchs wurden folgende Informationsquellen herangezogen: Vitocal 200-S • “Installation and service instructions, for contractors Vitocal 200-S, Type AWB(-M)/AWB(-M)-E 201.D, Type AWB(-M)-E-AC 201.D” (published: 07.2021) https:/ /static.viessmann.com/resources/technical_documents/GB/en/VSA/6150113VSA00003_1.p df?#pagemode=bookmarks&zoom=page-fit&view=Fit Vitotronic 200, Typ WO1C • “Operating instructions Vitotronic 200” (published: 05.2022) https:/ /static.viessmann.com/resources/technical_documents/GB/en/VBA/6150123VBA00003_1.

  • Seite 18: Revisionsverlauf

    1.0.0 Marsch 2023 Erstes Überarbeitungskonzept des Konfigurationshandbuchs für die Viessmann Wärmepumpe © 2023 Enphase Energy. Alle Rechte vorbehalten. Enphase, das „e“-Logo und die CC-Logos, IQ sowie bestimmte andere unter https://enphase.com/trademark-usage-guidelines aufgeführte Marken sind Marken von Enphase Energy, Inc. in den USA und anderen Ländern.
