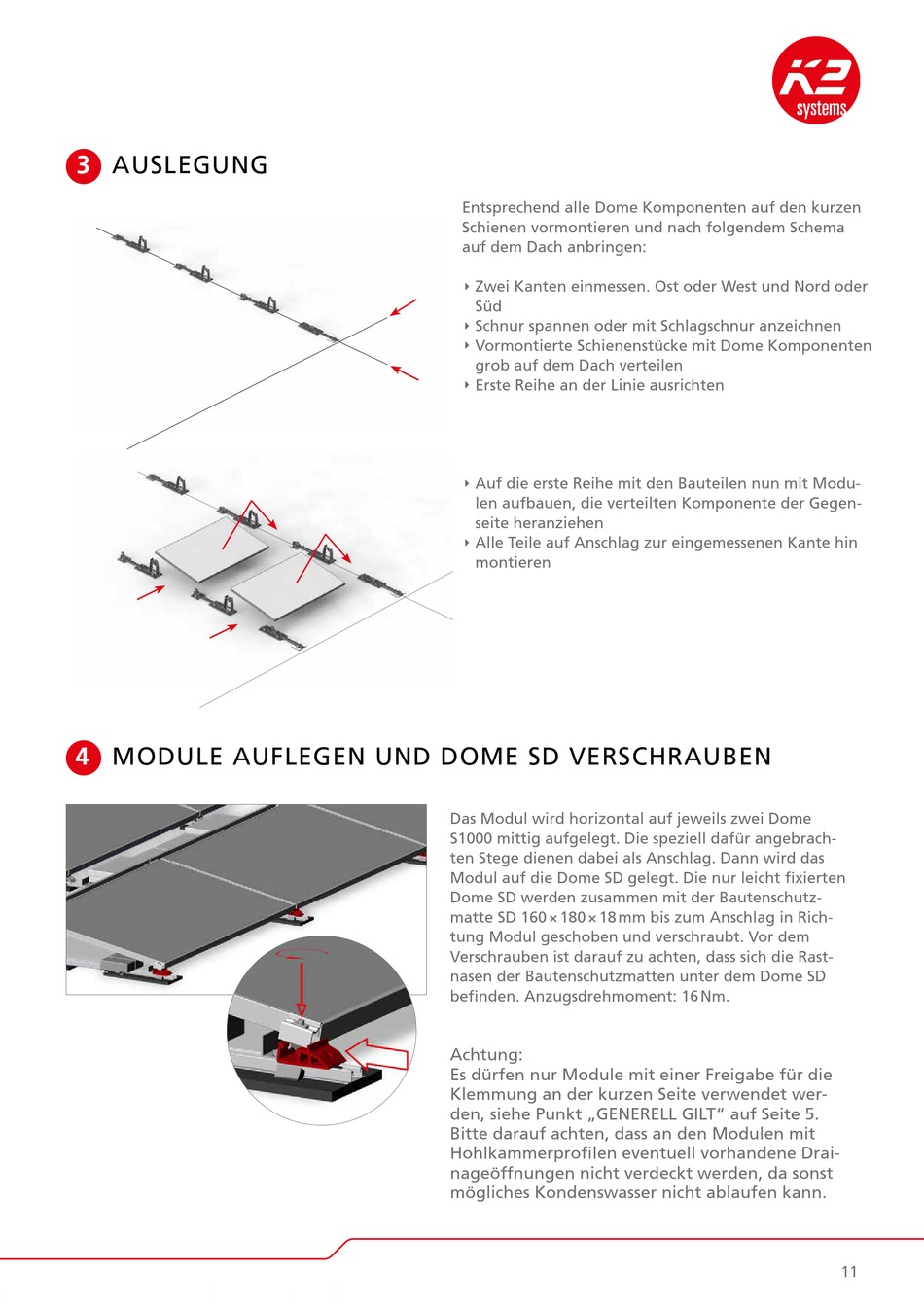

AUSLEGUNG
4
MODULE AUFLEGEN UND DOME SD VERSCHRAUBEN
Entsprechend alle Dome Komponenten auf den kurzen
Schienen vormontieren und nach folgendem Schema
auf dem Dach anbringen:
T Zwei Kanten einmessen. Ost oder West und Nord oder
Süd
T Schnur spannen oder mit Schlagschnur anzeichnen
T Vormontierte Schienenstücke mit Dome Komponenten
grob auf dem Dach verteilen
T Erste Reihe an der Linie ausrichten
T Auf die erste Reihe mit den Bauteilen nun mit Modu-
len aufbauen, die verteilten Komponente der Gegen-
seite heranziehen
T Alle Teile auf Anschlag zur eingemessenen Kante hin
montieren
Das Modul wird horizontal auf jeweils zwei Dome
S1000 mittig aufgelegt. Die speziell dafür angebrach-
ten Stege dienen dabei als Anschlag. Dann wird das
Modul auf die Dome SD gelegt. Die nur leicht fixierten
Dome SD werden zusammen mit der Bautenschutz-
matte SD 160 × 180 × 18 mm bis zum Anschlag in Rich-
tung Modul geschoben und verschraubt. Vor dem
Verschrauben ist darauf zu achten, dass sich die Rast-
nasen der Bautenschutzmatten unter dem Dome SD
befinden. Anzugsdrehmoment: 16 Nm.
Achtung:
Es dürfen nur Module mit einer Freigabe für die
Klemmung an der kurzen Seite verwendet wer-
den, siehe Punkt „GENERELL GILT" auf Seite 5.
Bitte darauf achten, dass an den Modulen mit
Hohlkammerprofilen eventuell vorhandene Drai-
nageöffnungen nicht verdeckt werden, da sonst
mögliches Kondenswasser nicht ablaufen kann.
