Montage
Detail 1: Fugenbreite
in Modulreihenrichung lichter
Abstand zw. SpeedRail
(D)
(B)
)
A
(
(E)
(D)
(C)

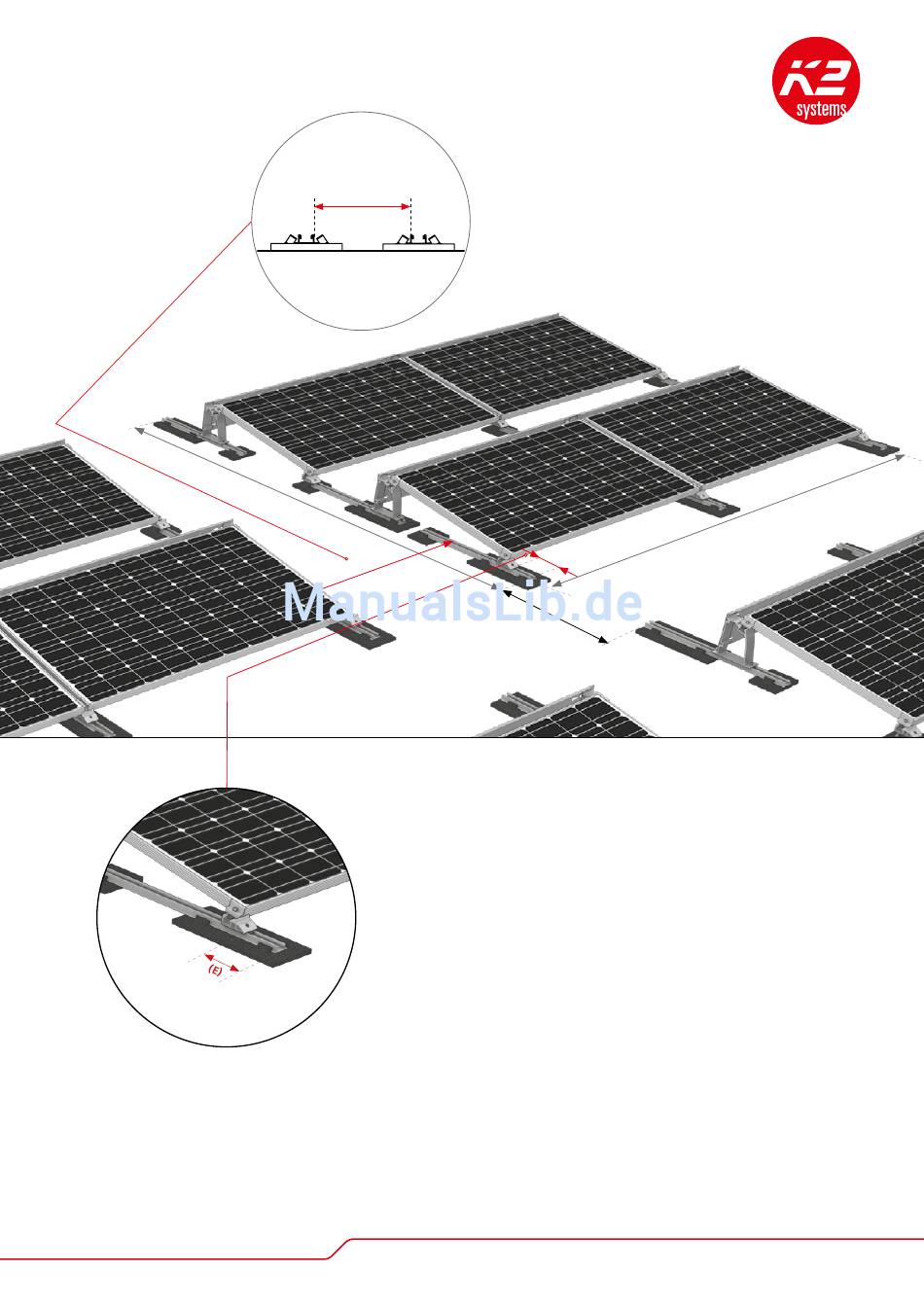

ABSTÄNDE IM S-DOME 2.0 SYSTEM:
(A) Modulblock in Modulrichtung: 11 m
(B) Modulblock in Schienenrichtung: 11 m
(C) Fugenbreite entlang der Grundschiene: min. 20 mm
(D) Fugenbreite zwischen Modulblöcken in Modulreihenrichtung:
min. 140 mm (Lichter Abstand nach Detail 1)
(E) Abstand zum Schienenende: min. 300 mm
