Sicherheitsgeräte

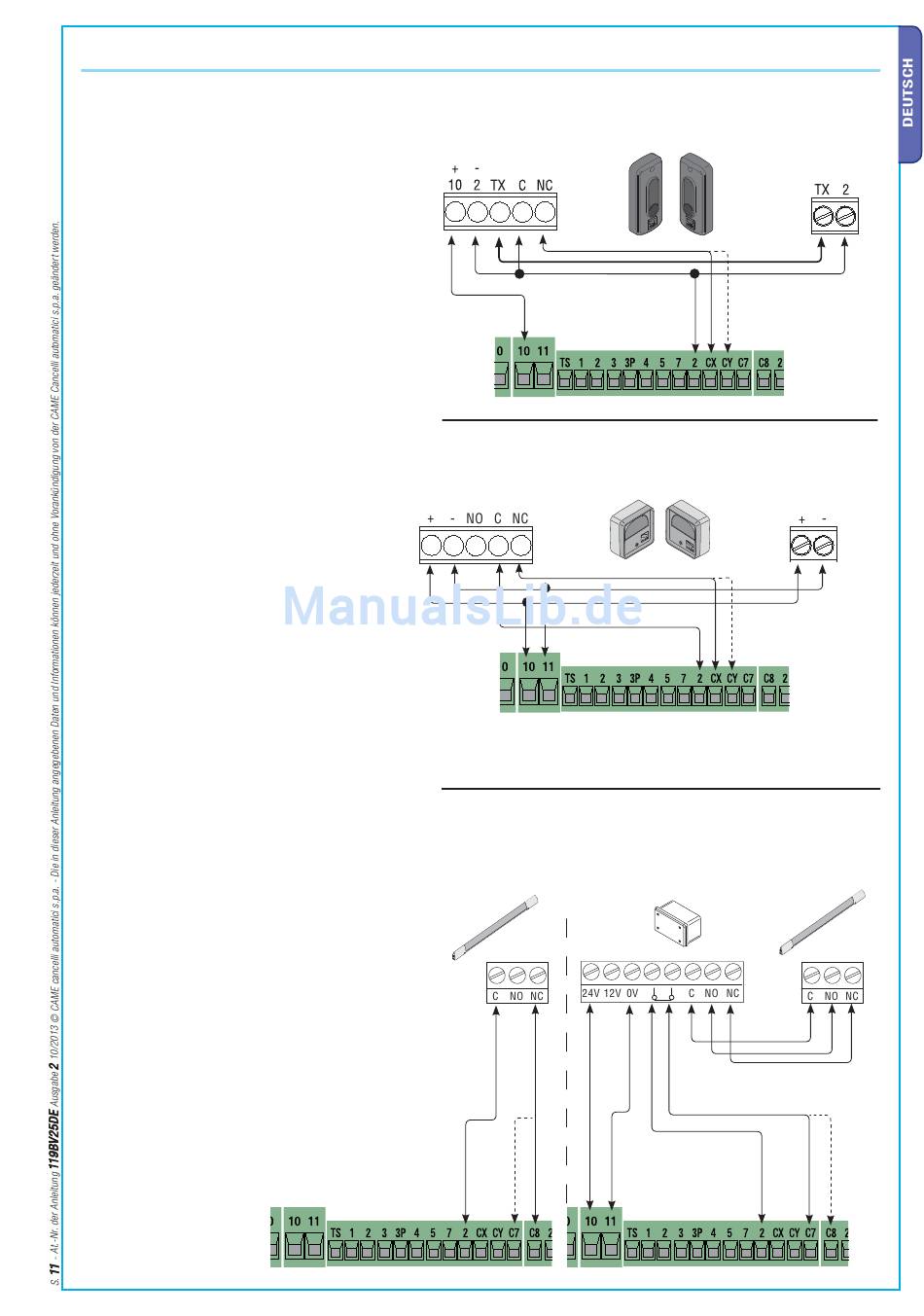

DIR - Lichtschranken
Kontakt CX bzw. CY (N.O.) konfi gurieren, Eingang für
RX
TX
Sicherheitsgeräte, wie Lichtschrankenentsprechende
Sicherheitsleisten. Siehe Funktionen des Eingangs CX
und CY in :
- C1 «Wiederaufl auf bei Zulauf», Während des
Zulaufs des Tores bewirkt der sich öff nende Kontakt
die Reversierung des Torlaufs bis das Tor vollständig
geöff net ist;
- C2 «Wiederzulauf bei Aufl auf», Während des
Aufl aufs des Tores bewirkt der sich öff nende Kontakt
die Reversierung des Torlaufs, bis das Tor vollständig
geschlossen ist;
- C3 «Teilstopp», Unterbrechung der Torfl ügelbewegung
und darauf folgende Vorbereitung des Autozulaufs
(sofern die Funktion Autozulauf aktiviert wurde);
- C4 «Pause Hindernis», Unterbrechung der
Torfl ügelbewegung und Wiederaufnahme des Betriebs
RX
TX
DOC - Lichtschranken
nach Beseitigung des Hindernisses.
- deaktiviert, bei Nichtverwendung des Kontakts.
Kontakt C7 bzw. C8 (N.C.) konfi gurieren,
DF mit DFI Platine zur
Eingang für Sicherheitsgeräte, wie den Vorgaben
Steuerung der Anschlüsse
der EN 12978 entsprechende Sicherheitsleisten.
Siehe Funktionen der Eingänge C7 und C8 in :
- C7 «Wiederaufl auf bei Zulauf», Während
des Zulaufs des Tores bewirkt der sich öff nende
Kontakt die Reversierung des Torlaufs bis das Tor
vollständig geöff net ist;
- C8 «Wiederzulauf bei Aufl auf», Während des
Aufl aufs des Tores bewirkt der sich öff nende
Kontakt die Reversierung des Torlaufs, bis das Tor
vollständig geschlossen ist;
- OFF, bei Nichtverwendung des Kontakts.
