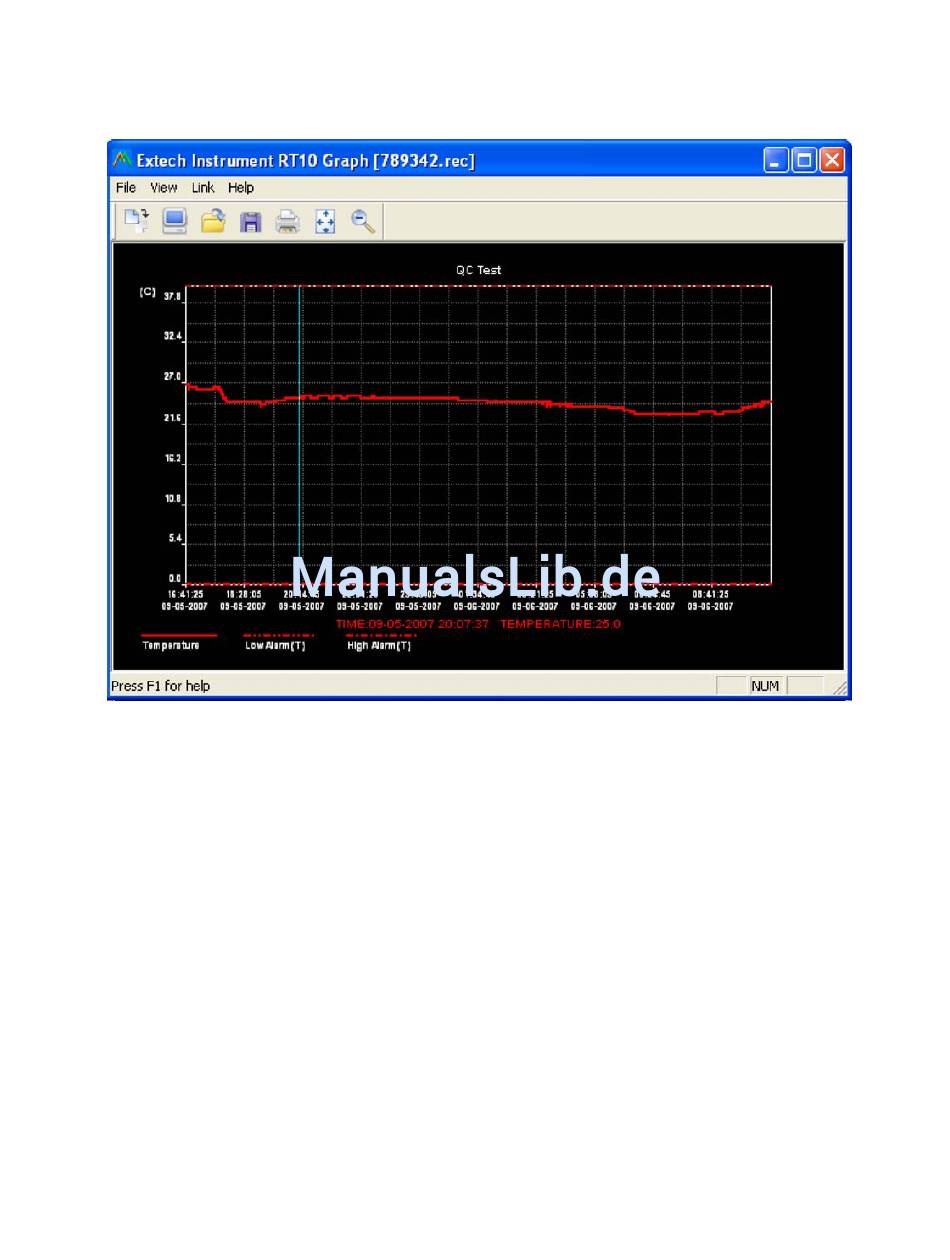

Wenn VIEW gedrückt wurde, erscheint das Datendiagramm-Fenster.
Das Datendiagramm-Fenster präsentiert die übertragenen Daten in einem x-y-Diagrammformat mit Datum/Zeit
auf der horizontalen Achse und den Alarmgrenzen auf der vertikalen Achse:
Um in die Datenregionen hinein- und aus ihr herauszuzoomen, gibt es mehrere Herangehensweisen:
1) Benutzen Sie die Maus und ziehen Sie einen Kasten um irgendeinen Datenbereich, um den
ausgewählten Bereich zu vergrößern.
2) Klicken Sie auf das Zoom-Vergrößerungssymbolwerkzeug in der Menüleiste.
3) Wählen Sie VIEW ALL (alles anzeigen) oder ZOOM OUT (herrauszoomen) aus dem Pulldown-Menü
VIEW aus.
Im Beispielsdiagramm oben wird die Temperatur durch die durchgängige rote Linie dargestellt (die Linien sind
auch als "Spuren" bekannt) Die Werte für die Tief- und Hochalarme der Temperatur sind durch die gestrichelte
rote Spur dargestellt.
Um das Diagramm-Fenster anzupassen, wählen Sie SHOW TRACES (Spuren anzeigen), BACKGROUND
(Hintergrund), GRID LINES (Gitternetzlinien), und MASK POINTS (Punktmaske) vom Pulldown-Menü VIEW.
Diese Optionen bieten die folgenden Features:
SHOW TRACES: Erlaubt dem Anwender, die Auswahl, welche Daten als Spuren angezeigt werden sollen
(Temperatur & Alarm).
BACKGROUND: Auswahl des Hintergrund-Farbschemas.
GRID LINES: Hinzufügen oder Entfernen von Gitternetzlinien für die X- und Y-Achsen.
MASK POINTS: Platziert Punkte auf den Spuren für die eigentlichen Datenpunkte, wobei die fortgesetzte
Natur der Spur unterbrochen wird.
