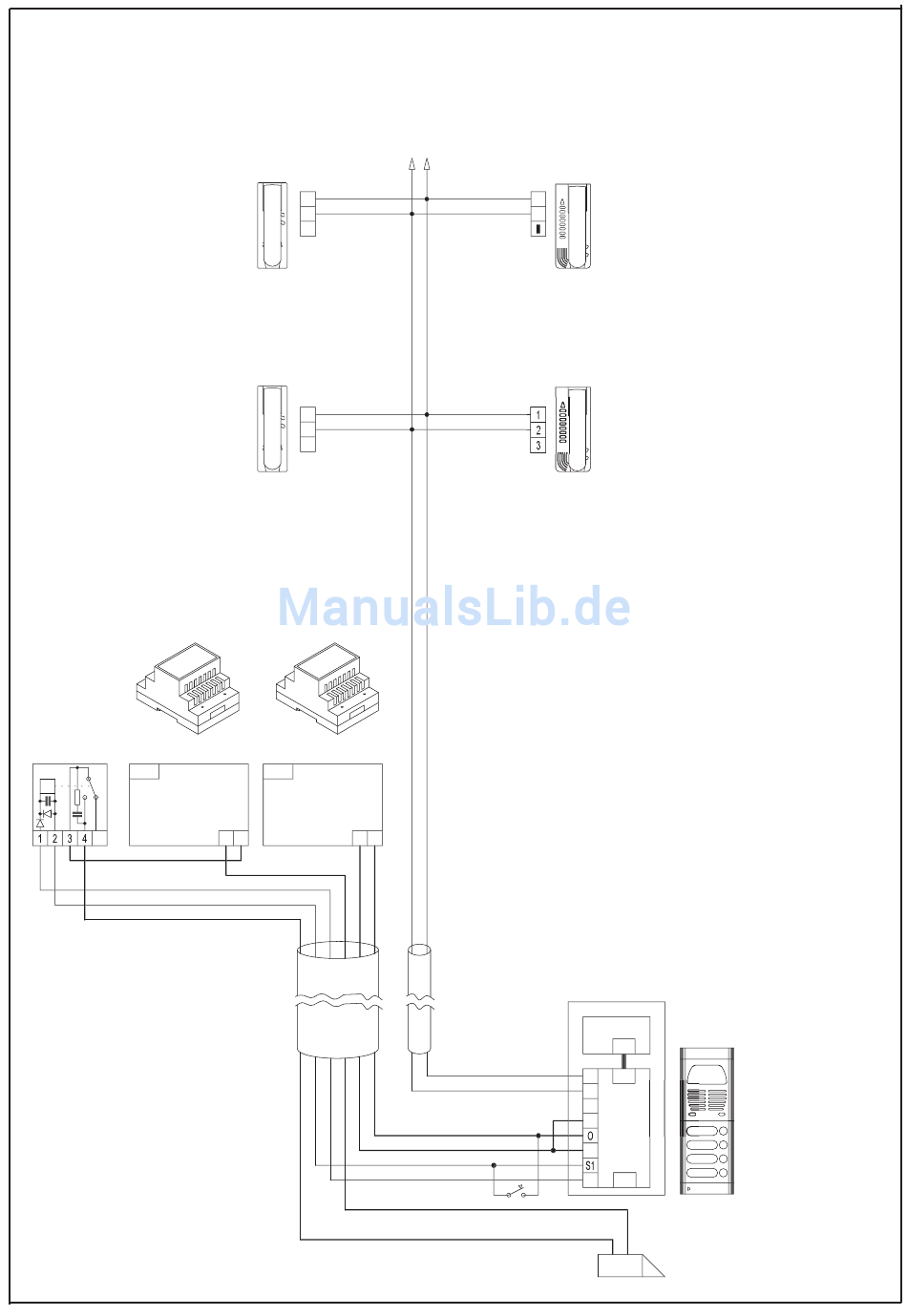

ANSCHLUSSPLAN ELEKTRONISCHE GEGENSPRECHANLAGE "Digit 2 wires" MIT
ELEKTRONISCHEN SPRECHGERÄTEN ART. 887D, 6220 UND KLINGELTABLEAU SERIE
GALILEO. (Siehe Plan p4237)
Relais
Netz
Art.170/001
PRI
Transformator
Art.832A
5
HAUSTELEFON-STEIGLEITUNG
Haustelefon
Art. 887D
1
2
3
Haustelefon
Art. 887D
1
2
3
Netz
PRI
Transformator
Art.832/030
15 0
19 O
Haustelefon
2 1
Art. 6220
1
2
3
Haustelefon
Art. 6220
A- Klingeltableau Baureihe GALILEO
Elektronisches Modul Art. 8B43, 8B43/D
zusätzmodul Art. 8B54, 8B48
B- zusätzliche Türöffnertaste
C- Elektrischer Türöffner 12V ~ 1A
B
A
CN3
1
CN1
2
LO
15L
15
S2
CN2
ELVOX
C
