INSTALLATION
Vor dem Anschluß die Drähte mit einem Tester auf Unterbrechung bzw. Kurzschluß überprüfen. Nach den Regeln einer vorsch-
riftsmäßigen Installation sollten die Drähte der Gegensprechanlage vom Stromnetz und anderen Störquellen getrennt verlegt
werden.
•
Der Transformator Art 832/030 ist an einem trockenen Ort vor Staub und Wärme geschützt anzubringen. Zwecks problem-
loser Inspektion und Einstellung einen leicht zugänglichen Installationsort wählen. Den Transformator anhand der beige-
stellten Dübel an der Wand befestigen bzw. in einem Schutzkasten mit geeigneter DIN-Stromschiene einbauen.
•
Die Sprechgeräte Baureihe Petrarca sind für Wandmontage sowie für Tischversion (durch den Tischumbausatz) vorgerü-
stet.
PROGRAMMIERUNG
Die Türsprechanlagen müssen bei ihrer Installation programmiert werden. Die Programmierung dient zur Identifizierung der ein-
zelnen in der Anlage installierten Haustelefone (mind. 1 bis max. 72 Anschlüsse).
Codierung der Haustelefone
Zur Codierung der Haustelefone dienen die 8 Brückenstecker, die in die zugehörigen 8 Steckplätze (1, 2, 4, 8, 16, 32, 64, 128)
der Haustelefone eingesetzt werden. Mit diesen Steckbrücken lassen sich Nummernkombinationen von 1 bis 255 zusammen-
stellen (bei Klingeltableaus mit Tastern beträgt die größte zulässige Zahl 72).
Um die Kennzahl zu bestimmen, die mit einem bestimmten Haustelefon verknüpft wird, muß man die Werte der einzelnen
Steckplätze addieren. Hierzu ein Beispiel: Brückenstecker auf den Steckplätzen 1, 2 und 8 ergeben die Zahl 11 (1 + 2 + 8 = 11),
Brückenstecker auf den Steckplätzen 2, 4, 8 und 16 Seite 13 ergeben die Zahl 30 (2 + 4 + 8 + 16 = 30). Die möglichen
Kombinationen sind in der Tabelle in Anhang A aufgeführt.
KLINGELTABLEAUINSTALLATION
Öffnung des Außentableaus: Frontplatte der Außenstelle vom Regenschutz abnehmen, die Sicherheitsschrauben am unteren
Plattenrand mit dem beigestellten Schlüssel aufdrehen, die Platten vom unteren Schutzrand abstemmen und nach unten
herausziehen. Die Schrauben abdrehen und somit den Gehäuserahmen trennen, das Gehäuse in ca. 1,65 m Höhe vom unte-
ren Rand zum Fußboden an der Wand befestigen. Die Draht durch die Bohrung am Gehäuseboden ziehen und daraufhin den
abgenommenen Rahmen wieder aufsetzen. Die Klemmenbretter, die sich auf der Rückseite der Module befinden, verkabeln
und die Module verkabeln. Das System mit Strom versorgen. Sie hierzu mit ihrer Oberseite anlegen, dann die Unterseite
heranführen und anhand der Sicherheitsschrauben am unteren Rand festdrehen. Nach der Einschaltung des Systems ist ca. 25
Sekunden zu warten, bis die Aufschrift "WARTEN-BESETZT" ausgeblendet wird. Einige Sprechgeräte anrufen und hierbei die
Lautstärke prüfen. Die Frontplatten der Außenstelle sowie die Platten der Namenshaltermodule befestigen.

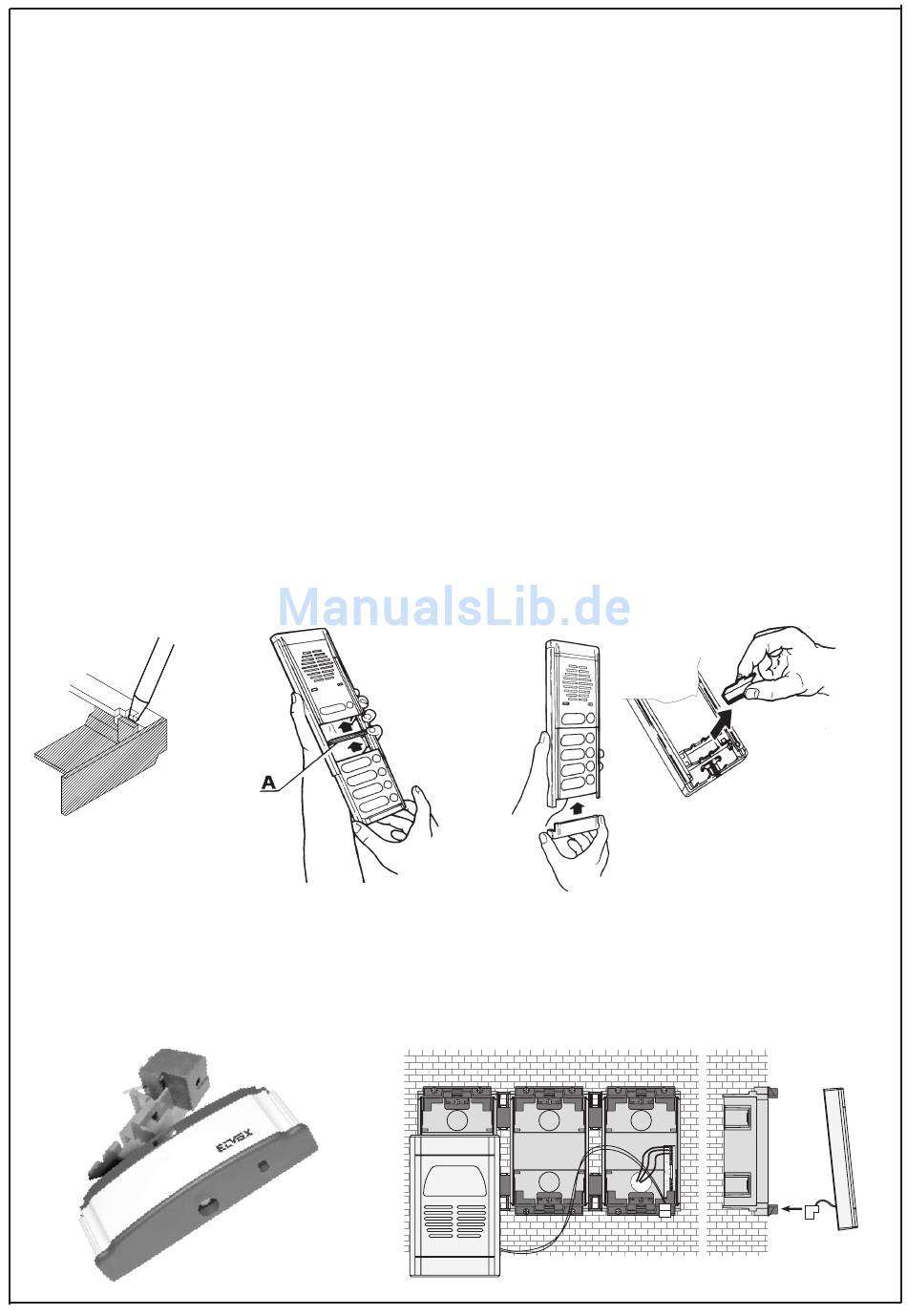

Die Module sind sehr einfach in den Modulträger einzubauen:
Fig. 1
Abb. 1
Den Rahmen öffnen. Wirken
Sie an die Unterkopfrückseite
mittels
eines
Schraubenziehers (siehe
Detail).
Installation des Mikrophons
Befestigen Sie das Mikrophon auf den Unterkoft des Rahmens; betrachten Sie den unteren und weiteren Kopf, der den
Mikrophonanschluß ermoglicht. Auf der rechten Seite des Kopfs gibt es zwei Feder, um das Mikrophon einzustecken. Sollen
Rahmen benutzt werden, so lassen Sie die Mikrophondrähte durch zwischen dem Gehäuse und dem Rahmen.
Fig. 2
Abb. 2
Die Module und die Modultrennstäbe
einsetzen (Detail A)
Fig. 3
Abb. 2
Um das Namensschild zu erhalten, ent-
fernen Sie die Namenschildhalterung
von der Rückseite, wie gezeigt.
Abb. 3
Den Rahmen schließen
3
