"Digit 2 Wires" SYSTEM MIT KLINGELTABLEAU UND SEPARATEN TASTERN
Mit dem System "Digit 2 wires" (Ausführung mit Einzeltastern) lassen sich einfache Türsprechanlagen für 40 Innensprechstellen
mit nur zwei Drähten zwischen Klingeltableau und Haustelefonen sowie zwischen Klingeltableau und Netzteil aufbauen.
Zum Anschluß der Haustelefone sind keine Abzweigverteiler auf den einzelnen Etagen erforderlich, alle Endgeräte werden mit
zwei Polarisierten Drähten direkt an das Klingeltableau angeschlossen.
Die Identifizierung der Haustelefone der Anlage erfolgt über Steckbrücken, daher ist bei der Installation in einem Arbeitsgang
auch die Kodierung der einzelnen Anschlüsse möglich. Der Anruf der einzelnen Haustelefone erfolgt über ein digitales
Klingeltableau mit Einzeltastern, die wie in Abb. 4 (Seite 5) bis zu einer max. Stückzahl von 40 Tastern kombiniert werden kön-
nen. Die Einstellung der jeweiligen Lautstärke wird direkt auf dem Klingeltableau über die drei Trimmpotentiometer "Lautstärke
innen", Lautstärke außen" und "Balance" (zur Annullierung eines evtl. auftretenden Rückkopplungs-Pfeifens) vorgenommen.
Zum Anschluß von 2 oder 3 Klingeltableaus sind keine zusätzlichen Geräte wie z. B. Umschaltrelais erforderlich, denn der
Anschluß erfolgt durch Hinzunahme eines weiteren Drahts als Parallelschaltung der beiden Klingeltableaus. Der
Parallelanschluß von 2 oder 3 Klingeltableaus erfordert die Anwendung von 2 Klingeltableauversionen : Art. 8B43 oder 8B43/D
als Hauptklingeltableaus (ein für jede Installation) und Art. 8B41 oder 8B41/D als Nebenklingeltableaus (1 oder 2 (für jede
Installation) parallelgeschaltet am Hauptklingeltableau).
BESCHREIBUNG DES HAUSTELEFONS
Die Haustelefone der Serie "Digit 2 Wires" Art. 887D sind Haustelefone der Serie 8870, während das Haustelefon Art. 6220 zur
Serie PETRARCA gehört. Das Haustelefon Art. 887D wird in der Version mit einer Taste für die Öffnung des Schlosses und mit
einem Lautsprecher für den Ruf geliefert. Die Ruflautstärke kann durch Umschalten den Lautsprecherkonnektor von A+ zur A-
Stellung vermindert werden. Die Öffnung des Schlosses mit Art. 887D oder Art. 6220 ist nur nach erfolgtem Ruf vom
Klingeltableau möglich.
Hinweis: Hierbei ist zu beachten, daß bei einer Ausstattung der Anlage mit mehr als einem Klingeltableau und einer
Programmierung der Schloßöffnung zu jedem Zeitpunkt die Betätigung der Schloßtaste, ohne vorliegenden Ruf, die Öffnung
des Schlosses an allen Klingeltableaus der Anlage bewirkt. Im Verlauf der Aktivierung der Ruffunktionen von außen oder der
Öffnung des Schlosses wird das Sprechsignal blockiert, um anschließend nach Beendigung der Funktionen wieder aktiviert zu
werden. Bei der Ausführung des Rufs vom Klingeltableau bleibt das Sprechsignal bis zur Beendigung der Ruftöne blockiert. Die
Programmierung des Rufcodes des Haustelefon erfolgt über 8 Drahtbrücken, mit denen die Unterscheidung des betreffenden
Haustelefons von den anderen der Anlage ermöglicht wird.
BESCHREIBUNG DES NETZGERÄTS
Das auf Anlagen der DIGIBUS-Serie abgestimmte Netzgerät ist ein Transformator gemäß Art. 832A. Mit diesem Transformator
können das externe Klingeltableau, die Beleuchtung der Namenshaltermodule, ein Türöffner sowie 72 Sprechstellen versorgt
werden. Der mit einem Niederspannungsausgang zu 19Vac mit Nennleistung von maximal 30VA bestückte Soll einen Türöffner
mit Hohaufnahme (> 1A) verwendet werden, muß ein zweiter Transformator Art. 832/030 und ein Relais Art. 170/001 eingefügt
werden. Transformator ist über eine PTC Sicherung (SIEMENS C850) sowohl thermisch als auch gegen Kurzschluß geschützt.
Die erforderte Versorgungsspannung beträgt 230V (+6%, -10%) 50-60Hz. Auf Wunsch sind Transformatoren mit kundenspezifi-
schen Spannungen erhältlich. Abmessungen 75x90x65
HINWEIS: in Anlagen mit zwei Klingeltableaus muß ein Transformator pro Tableau verwendet werden. Hierbei den
Anschlußdraht zwischen Transformator und Klingeltableau einer Anlage von denen der anderen Anlage getrennt füh-
ren.

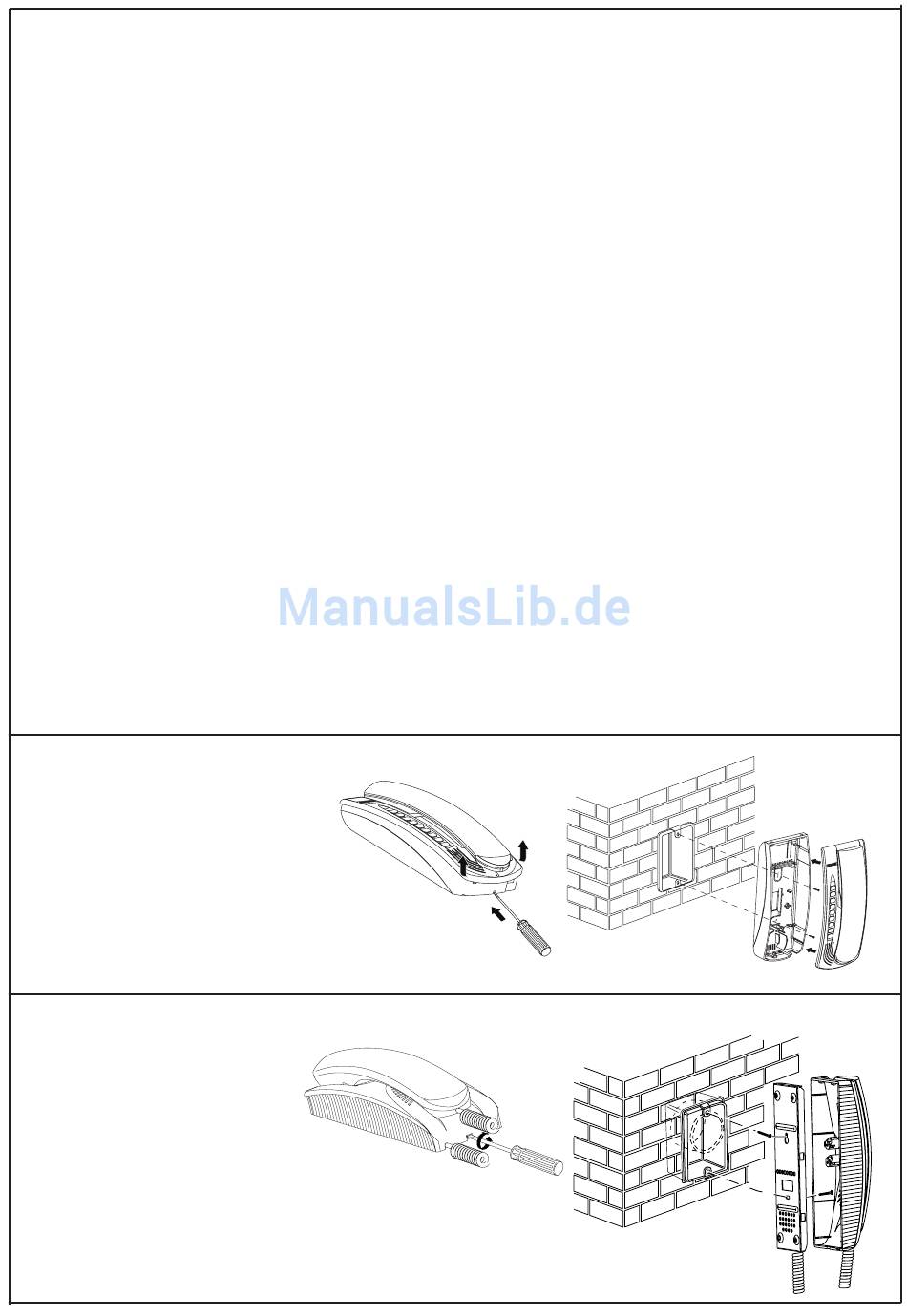

Hinweise für die Installation Art. 6220 -
6220/A
Fig. 1
Um den Haustelefonboden vom Deckel zu
trennen, einen Schlitz-Schraubenzieher in
den Zentralspalt einstecken und Schieben
Sie ihn innen bis hörtbar einrastet und das
Haustelefon lässt sich öffnen.
Fig. 2
Das Haustelefon durch die mitgelieferten
Schrauben auf das verticale rechteckige
Fig. 1
vorheruntergeputze Gehäuse befestigen,
oder die Schrauben mit Ø Dübeln befesti-
gen. Die Drähte an die Klemmen verkabeln.
Fig. 2
Der Vorderteil sollte in 1,5 m Entfernung
(oberer Rand) von Boden in der Wand
befestigt werden.
Hinweise für die Installation Art.
887D - 887D/A
Abb. 3
Art. 887D - 887D/A
Um den Haustelefonboden vom Deckel
zu
entfernen,
einen
breiten
Schraubenzieher in den Zentralsschlittz
einsetzen und ihnn drehen bis hörtbar
einrastet und das Haustelefon sich öff-
nen lässt
Abb. 4
Die Oberschraube (A) auf das Up-
Gehäuse (oder Dübel) durch lassen
den Schraubenkopf 2 mm hin-
ausstrecken, befestigen.
Fig. 3
Das Haustelefon durch Nuzten des
entsprenchen
Rückloch
an
die
Oberschraube anhaken, und es an die
Wand nähern und es unterwärts
Fig. 4
ziehen.
Die
Befestigung
durch
Einsetzen der Unterschraube (B) in das
entsprechende Loch festigmachen.
