ANWEISUNGEN FÜR DEN INSTALLATEUR
- Diese Anweisungen genau lesen, da sie über die Sicherheit
beim Einbau, den Gebrauch und die Pflege informieren.
- Nach dem Auspacken die Unversehrtheit des Geräts
feststellen.
- Verpackungsteile (Plastiktüten, Schaumpolystyrol, etc.) von
Kindern entfernt halten, da sie für diese gefährlich sind.
- Die Anlage muß den nationalen Normen entsprechen.
- Es ist notwendig, vor dem Netzgerät einen passenden Schutz-
und Trennschalter einzubauen.
Vor dem Anschließen des Geräts sicherstellen, daß die Daten
des Klingeltableaus mit denen im Leitungsnetz über
einstimmen.
- Dieses Gerät nur für den vorbestimmten Gebrauch
verwenden, und zwar für DIGIBUS-Türsprechanlagen. Jeder
andere Gebrauch ist gefährlich. Der Hersteller übernimmt
keine Verantwortung für beim Mißbrauch des Geräts
entstandenen Schaden.
- Vor jeglicher Säuberung oder Nachpflege, das Gerät vom
Versorgungsnetz abschalten (Schaltknopf drücken).
- Im
Falle
einer
Beschädigung
Funktionierens
des
Versorgungsnetzschalters abschalten.
- Sich für die eventuelle Reparatur an eine offizielle technische
Kundenbetreuungsstelle wenden. Die Mißachtung dieses
Hinweises könnte die Sicherheit des Geräts gefährden.
- Keine Lüftungsschlitze der Geräte verschließen.
- Der Installateur muß nach dem Einbau darauf achten, daß die
Anweisungen für den Benutzer immer an den Geräten
vorhanden sind.
- Alle Geräte dürfen nur für den vorbestimmten Gebrauch
verwendet werden.
ALLGEMEINE HINWEISE FÜR
INSTALLATION UND VERKABELUNG
Für die korrekte Installation einer DIGIBUS-Anlage sind
folgende Faktoren zu berücksichtigen:
-
der Typ des Gebäudes, in dem die Installation erfolgt
-
die Größe der Anlage
Alle Apparate sind nach den "CE"-Normen gemäß der Richtlinie
89/336/EWG + 73/23/EWG bezüglich der europäischen
Sicherheitsnormen und der europäischen Normen bzgl. der
elektromagnetischen Verträglichkeit konstruiert. Trotzdem ist im
Sinne einer einwandfreien Installation die Beachtung einiger,
weniger, einfacher Hinweise erforderlich:
-
Die Leiter der Anlage sind unter Berücksichtigung der
Gesamtlänge der Anlage zu verlegen; der Querschnitt der
Adern steigt mit der Gesamtlänge der Verkabelung wie aus
der untenstehenden Tabelle ersichtlich.
-

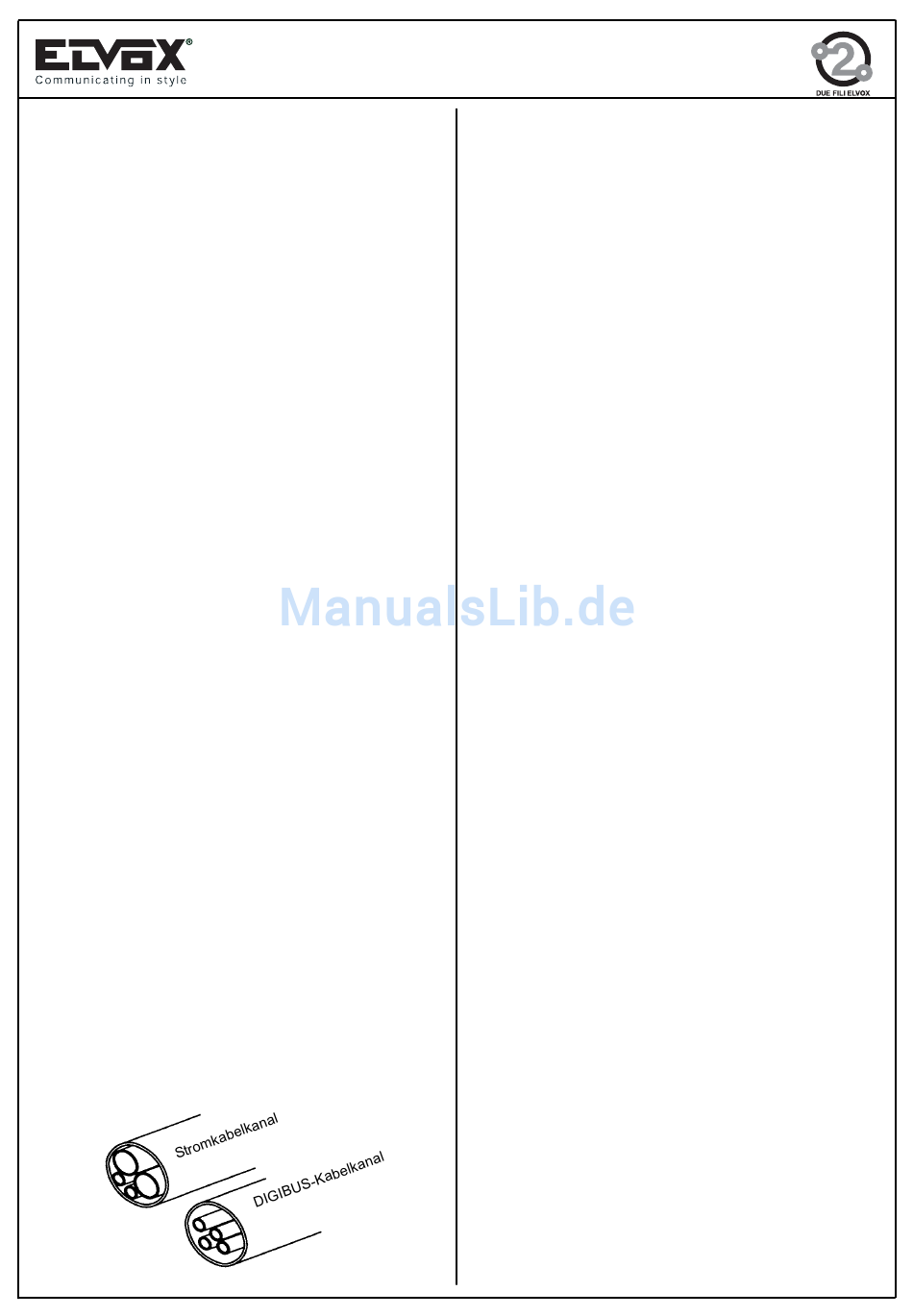

Die Kabel zwischen den Außenstationen/Innenstellen und
dem
Netzgerät
dürfen
Stromleitungen (230V oder mehr) verlegt werden, sondern
sind in getrennten Kanälen zu führen.
und/oder
schlechten
Geräts
dieses
anhand
nicht
gemeinsam
mit
AVVERTENZE
INSTALLATION DER NETZGERÄTE
Das Netzgerät ist an einem trockenen und staubfreien Ort unter
Vermeidung der Nähe von Wärmequellen zu installieren. Zur
Erleichterung von Kontrollen und Einstellungen sollte der
Aufstellungsort gut zugänglich sein. Das Netzgerät mit den
beigepackten Dübeln an der Wand befestigen oder in einen
Verteiler mit DIN-Omegaschiene einsetzen. Vor dem Anschluß
an das Stromnetz mit einem Testgerät sicherstellen, daß die
Leiter nicht unterbrochen oder kurzgeschlossen sind. Zur
größeren Sicherheit des Anwenders werden alle Apparate mit
Niederspannung betrieben und durch einen stark isolierenden
Transformator vom Stromnetz getrennt. In jedem Fall sollte
jedoch zwischen dem Stromnetz und der Anlage ein
Fehlerstromschutzschalter von angemessener Stromfestigkeit
installiert werden.
Um die Installation zu beenden, folgendermaßen vorgehen:
1) Die Anschlußklemmenleisten unter Beachtung der diesem
Handbuch beiliegenden Pläne verkabeln.
2) Die Versorgungsklemmenleiste unterhalb der Abdeckung an
der Rückseite anschließen.
3) Netzgerätspannung
des
Einrichtphase der Anlage dürfen lediglich die ROTEN LED
L1-L6 für die Spannungsanzeige am Klingeltableau, an den
Sprechgeräten und Monitoren aufleuchten.
Diese Hinweise gelten ebenso für alle anderen Apparate
dieser Anlage. Darüber hinaus ist bei Klingeltableaus mit
Kamera und bei Außenkameras folgendes zu beachten:
- Betrieb bei Temperaturen zwischen -5° und +50°C. Um die
Anlage vor Überhitzung,
z.B. vor starker Sonneneinstrahlung zu schützen, empfiehlt
sich die Anbringung einer Sonnenblende oder anderer
Wetterschutzvorrichtungen.
- Das Objektiv ist vor direkten Lichtquellen zu schützen
(Sonne, Scheinwerferlicht usw.).
- Der Besucher muß von vorne angeleuchtet werden. Bei
unzureichender
netzversorgte Außenlampe anzubringen.
- Bevor einer endgültigen Schließung, das Schutzglas und
die Blende gut reinigen; den Vorgang von Zeit zu Zeit
wiederholen.
den
einschalten:
Nach
einer
Beleuchtung
ist
zusätzlich
ersten
eine
4.1
