Zuweisung der Ruftasten:
Die Tableaus der Serie "Digit 2 wires" mit einfachen Ruftasten lassen sich zur Erweiterung der Tastenzahl mit Zusatztastaturen
verkabeln. Die vorgegebene Tastenzuweisung darf nicht geändert werden.
Zur Programmierung der Tasten sind die Zahlen 9 bis 72 in 4er Gruppen vorgesehen, wobei die gleiche Zahlengruppe nicht für
mehrere Tasten verwendet werden darf.
Um die Tasten der rechten Seite zu programmieren, auf DIP-Schalter SW1 und SW2 die Gruppe der Zuweisungszahlen
auswählen und hierzu den entsprechenden Schalter nach oben setzen (zur Siebdruckgrafik C1, C2...C8).
Durch Verwenden der 4-Taste-Zusatzmodule Art. 8B54 ist die Programmierung der Codestasten durch die Dip Switches SW1
und SW2 durchzuführen. Art. 8B43, der aus den 2 Grundmodulen besteht, ist mit 4 Tasten ausgesttatet, die von Nummer 1
bis zu 4 codifiziert sind (oder von 1 bis zu 8 mit doppelten Tasten), während die zusatlichen Tasten sind wie folgend codifiziert:
Beim ersten Zusatzmodul das Dip C1 von SW1 auf ON und den Umschalter CM1 auf Position 2-3 einstellen (Codes von 9 bis zu 12).
Beim zweiten Zusatzmodul das Dip C1 von SW1 auf ON und den Umschalter CM1 auf Position 1-2 einstellen (Codes von 13 bis zu 16).
Beim dritten Zusatzmodul das Dip C2 von SW1 auf ON und den Umschalter CM1 auf Position 2-3 einstellen (Codes von 17 bis zu 20).
Beim vierten Zusatzmodul das Dip C2 von SW1 auf ON und den Umschalter CM1 auf Position 1-2 einstellen (Codes von 21 bis zu 24).
Beim fünften Zusatzmodul das Dip C3 von SW1 auf ON und den Umschalter CM1 auf Position 2-3 einstellen (Codes von 25 bis zu 28).
Beim sechsten Zusatzmodul das Dip C3 von SW1 auf ON und den Umschalter CM1 auf Position 1-2 einstellen (Codes von 29
bis zu 32).

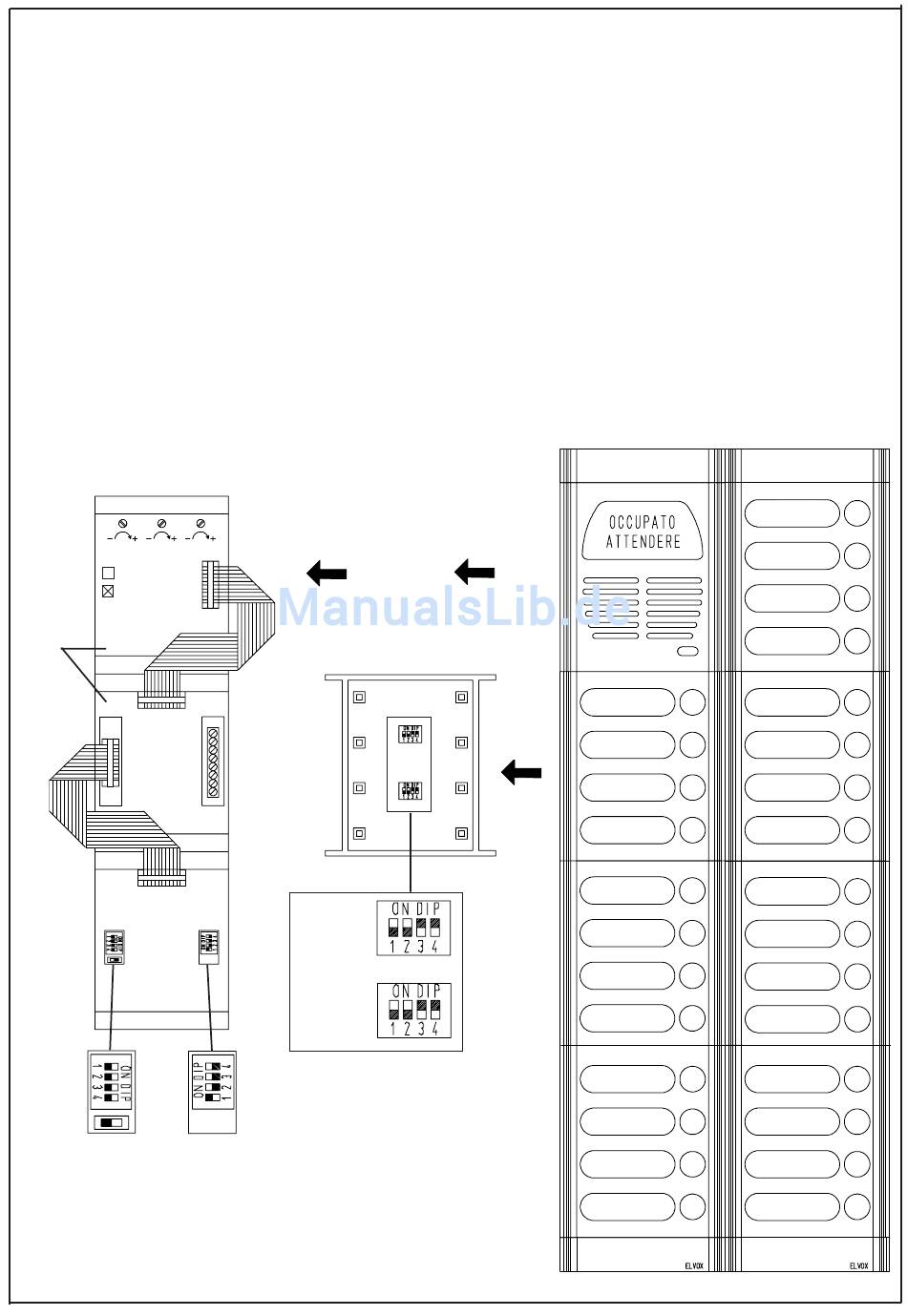

Die Numerierung der Tasten wird wie folgend:
P1 - Trimmer Außenlautstärke
P2 - Trimmer Balance
P3 - Trimmer Innenlautstärke
