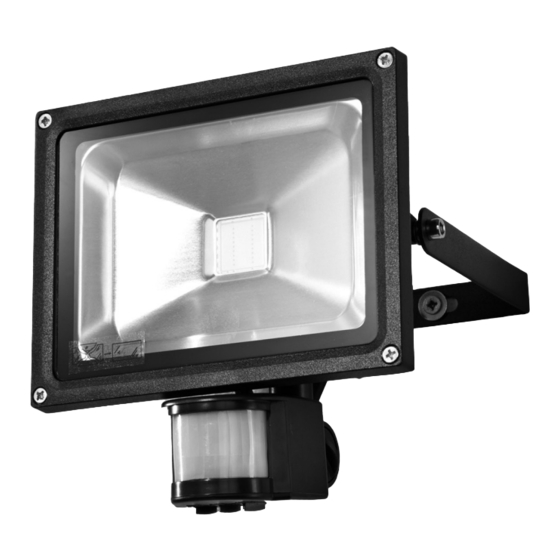

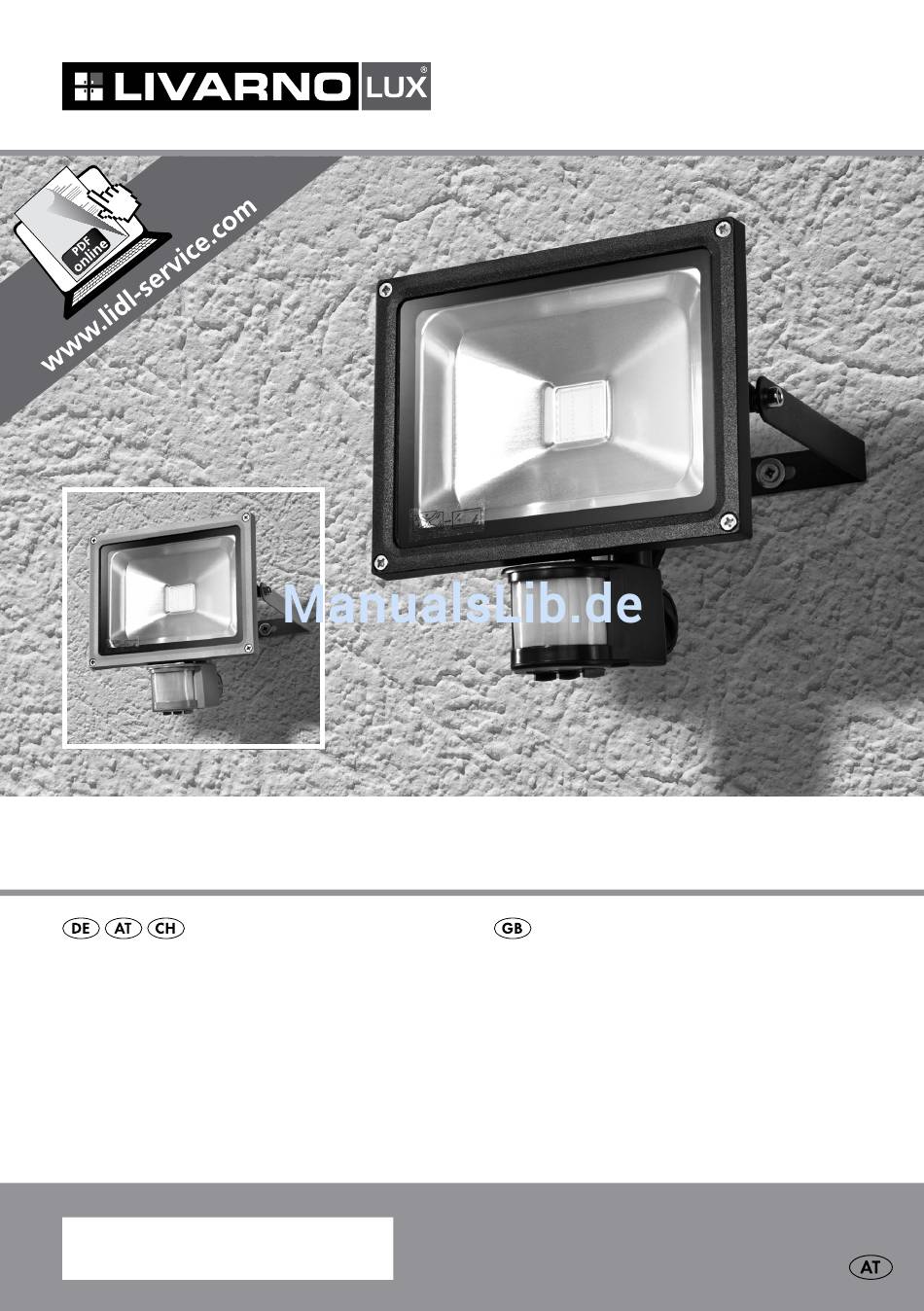

- Seite 1 LED-AUSSENSTRAHLER LSL 20 A1 LED-AUSSENSTRAHLER PLED SPOTLIGHT Bedienungs- und Sicherheitshinweise Operation and Safety Notes IAN 101130...
- Seite 2 Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut. Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of the device. DE / AT / CH Bedienungs- und Sicherheitshinweise Seite Operation and Safety Notes...
- Seite 3 13 14...
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung Bestimmungsgemäße Verwendung ....................Seite 6 Teilebeschreibung ..........................Seite 6 Technische Daten ..........................Seite 6 Lieferumfang ............................Seite 6 Sicherheitshinweise .......................Seite 6 Vorbereitung Benötigtes Werkzeug .........................Seite 8 Vor der Installation ........................Seite 8 Montage ............................Seite 8 Inbetriebnahme Bewegungsmelder ausrichten ......................Seite 9 Automatik-Betrieb ..........................Seite 10 Reinigung und Pflege ......................Seite 10 Entsorgung... -
Seite 6: Einleitung
Dieser Strahler ist für den Betrieb im Innen- und Auß- 1055 g Nettogewicht enbereich geeignet. Die Leuchte kann auf allen nor- Modellnr.: LSL 20 A1 mal entflammbaren Oberflächen befestigt werden. Verwenden Sie die Leuchte nicht im Wasser. Lassen Lieferumfang Sie die Installation ausschließlich durch eine autori- sierte Elektrofachkraft durchführen. -
Seite 7: Vermeiden Sie Lebensgefahr Durch Elektrischen Schlag
Sicherheitshinweise LEBENS- UND UNFALLGEFAHR Öffnen Sie niemals eines der elektrischen Be- FÜR KLEINKINDER UND KIN- triebsmittel oder stecken irgendwelche Gegen- DER! Lassen Sie Kinder niemals un- stände in dieselben. Derartige Eingriffe bedeuten beaufsichtigt mit dem Verpackungsmaterial. Es Lebensgefahr durch elektrischen Schlag. besteht Erstickungsgefahr durch Verpackungs- Entfernen Sie vor der Montage die Sicherung material. -
Seite 8: Vorbereitung
Sicherheitshinweise / Vorbereitung / Vor der Installation / Montage Stellen Sie sicher, dass die Leuchte ausgeschaltet Machen Sie sich vor der Installation mit allen und mindestens 15 Minuten abgekühlt ist, bevor Anweisungen und Abbildungen in dieser Anlei- Sie diese berühren. tung sowie mit der Leuchte selbst vertraut. -
Seite 9: Montage Inbetriebnahme
Montage / Inbetriebnahme Führen Sie die Dübel in die Bohrlöcher ein. Stecken Sie den LED-Strahler mit Erdspieß Stecken Sie die Blechschrauben (M6) in die weit in den Boden (Rasen, Blumenbeet), dass Unterlegscheiben (ø 8 mm). dieser stabil steht. Achten Sie auf einen siche- Befestigen Sie die Wandhalterung mittels ren Stand. -
Seite 10: Automatik-Betrieb
Inbetriebnahme / Reinigung und Pflege / Entsorgung 1. Richten Sie den Bewegungsmelder zunächst sensibler auf eine veränderte Lichtintensität und horizontal aus. schaltet eher in den Automatik-Betrieb. 2. Lösen Sie dann die Feststellschraube (Bewe- Drehen Sie gegen den Uhrzeigersinn, um die gungsmelder) , indem Sie diese gegen den Lichtempfindlichkeit zu verringern. -
Seite 11: Garantie Und Service
Entsorgung / Garantie und Service / Konformitätserklärung Konformitätserklärung Gemäß Europäischer Richtlinie 2012 / 19 / EC über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrogeräte In Übereinstimmung mit folgenden Europäischen getrennt gesammelt und einer umweltgerechten Richtlinien wurde das CE-Zeichen angebracht. Wiederverwertung zugeführt werden. - Seite 13 Table of contents Introduction Intended use ............................Page 14 Parts description ..........................Page 14 Technical Data ............................Page 14 Scope of delivery ..........................Page 14 Safety notices ..........................Page 14 Preparation Required tools .............................Page 16 Prior to installation ........................Page 16 Installation .............................Page 16 Start-up Aligning the motion detector ......................Page 17 Automatic operation ...........................Page 17 Cleaning and Care ........................Page 18...
-
Seite 14: Introduction
1055 g net weight on all the documentation with it. Model no.: LSL 20 A1 Intended use Scope of delivery This spotlight is suitable for indoor and outdoor use. 1 LED Spotlight... -
Seite 15: Safe Working
Safety notices Prevent fire and duced physical, sensory or mental capacities, injury hazards or lacking experience and / or knowledge, so long as they are supervised or instructed in the RISK OF INJURY! Check every bulb and safe use of the appliance and understand the associated risks. -
Seite 16: Preparation
Preparation / Prior to installation / Installation Preparation Installation Required tools Wall mounting (Fig. C / I) The tools and materials specified are not included. Prior to installation, remove the fuse or switch This information and these values are non-binding off the circuit breaker 0 setting in the fuse box. -
Seite 17: Aligning The Motion Detector
Installation / Start-up Note: The detection area should run transversely Connect the cables with the termi- nals by adjusting their screws inside the cable to the direction of passage and be kept as small as terminal box (Fig. B). possible. A large detection area increases the risk Connect the mains cable by securing the nut on of the light being switched on for irrelevant reasons. -
Seite 18: Cleaning And Care
… / Cleaning … / Disposal / Guarantee and Service / Declaration of conformity Guarantee and Service in light intensity and takes longer to switch to automatic mode. Warranty Declaration Note: If the LUX rotary control is in the sition, the motion detector will work day and night. - Seite 19 Declaration of conformity...
