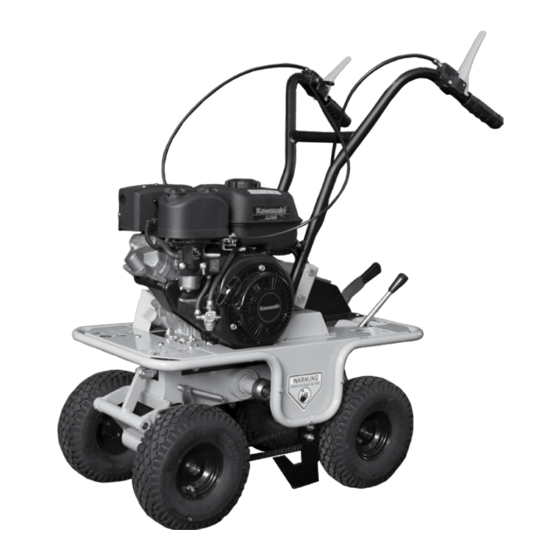

Inhaltszusammenfassung für KommTek RSS3040 4x4

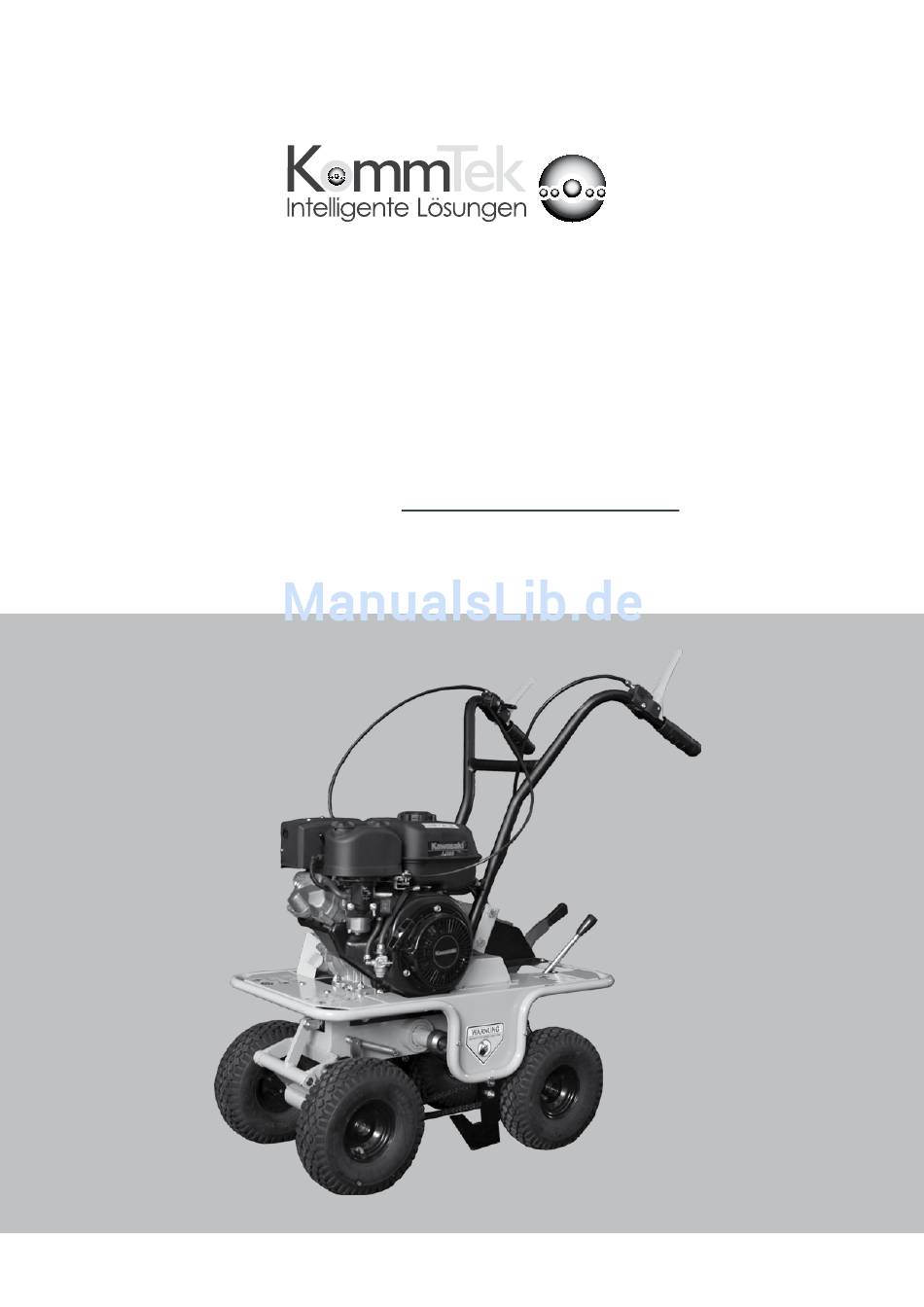

- Seite 1 Handbuch für Gebrauch und Wartung des RSS3040 4x4 Ihre Seriennummer:...
-
Seite 3: Inhaltsverzeichnis
Inhalt des Handbuches 1. Benutzung des Handbuches ................2 2. Symbole an der Maschine ...................3 3. Technische Daten des Rasensodenschneiders ............5 4. Anheben und Transport ..................6 5. Hauptkomponenten der Maschine ..............6 6. Steuerungen und Einstellungen ................7 7. Montageanleitungen Lenkholme und Fußhebel der Schnitthöheneinstellung ..8 8. -
Seite 4: Handbuch Für Gebrauch Und Wartung Des Rasensodenschneiders
Handbuch für Gebrauch und Wartung des Rasen- sodenschneiders Vorbemerkung Die Maschine darf nur gemäß ihrer Zweckbestimmung benutzt werden, das heißt zum Schneiden von 30 cm breiten Rasendecken. Jeglicher von der Zweckbestimmung abweichende Gebrauch, der nicht in diesem Handbuch und im beiliegenden Handbuch des Motors enthalten oder aus diesen abgeleitet werden kann, ist als „UNZU- LÄSSIG“... -
Seite 5: Symbole An Der Maschine
2. Symbole an der Maschine Die an der Maschine aufgeklebten Symbole weisen auf Gefahren während der Benutzung und Wartung hin. Die Kenntnis dieser Gefahrensymbole und ihr Erhalt in leserlichem Zustand sind unerlässlich. Bei ei- ner Beschädigung müssen sie sofort ersetzt werden; ohne sie darf die Maschine nicht benutzt werden. Die Symbole sind unbedingt zu beachten. - Seite 6 GEFÄHRDUNG DURCH GEGENSTANDFORTSCHLEUDERN. AUGENSCHUTZ UND ARBEITSSCHUHE UNBEDINGT TRAGEN! GEHÖRSCHUTZ UNBEDINGT TRAGEN! ES IST VERBOTEN, DEN ARBEITSBEREICH DER MASCHINE KINDERN ZUGÄNGLICH ZU MACHEN. VORSICHT, HEISSE TEILE. VERBRÜHUNGSGEFAHR. FEUERGEFAHR. Handbuch Rasensodenschneider...
-
Seite 7: Technische Daten Des Rasensodenschneiders
3. Technische Daten des Rasensodenschneiders MOTOR: Benzinmotor Kawasaki FJ 180 MOTORLEISTUNG: 4,2 kW (5,5 PS) ARBEITSBREITE: 30cm SCHNITTHÖHE: Variabel verstellbar SCHALTUNG: 2 Arbeitsgänge und Freilauf ANTRIEB: Mechanisch 4x4 (Allrad) ZAHNRÄDER: ölbadgeschmiert ANLASSEN: Mit selbstaufwickelnder Reißleine LENKHOLM: Höhenverstellbarer BEREIFUNG: Vorderräder 4.10/3.50-4 Hinterräder 4.10/3.50-4 ABMESSUNGEN L x B x H (mm): 780 x 420 x 720... -
Seite 8: Anheben Und Transport
4. Anheben und Transport Alle Materialien werden vor dem Versand sorgfaltig durch den Hersteller kontrolliert. Der Rasenso- denschneider wird in einem einzelnen Karton geliefert; Lenkholm und Endstück des Schnitthöhen- Fußpedals sind abmontiert. Bei Erhalt der Maschine ist sicherzustellen, dass diese keine Transportschäden aufweist bzw. dass die eventuelle Verpackung unversehrt ist und keine Teile fehlen. -
Seite 9: Steuerungen Und Einstellungen
6. Steuerungen und Einstellungen A) Schneidblatt-Kupplungshebel Dient zum Ein- und Ausrücken der Schneidblattbewegung. Zum Einrücken der Kupplung den Hebel nach unten drücken und zum Ausrücken wieder loslassen. Achtung Das Schneidblatt bewegt sich unabhängig von der Position der Vorschubkupplung weiter, wenn der Motor läuft und die Schneidblattkupplung eingerückt ist. B) Gashebel Dient zur Regulierung der Motordrehzahl je nach auszuführender Arbeit. -
Seite 10: Montageanleitungen Lenkholme Und Fußhebel Der Schnitthöheneinstellung
7. Montageanleitungen Lenkholme und Fußhebel der Schnitthöhen- einstellung Bei Lieferung des Rasensodenschneiders sind die Lenkholme und der Fußhebel der Schnitthöhenein- stellung demontiert. Verpackungskarton entfernen (und gemäß den geltenden Vorschriften korrekt entsorgen). Den Einbau wie folgt vornehmen: Lenker anheben und in vorgesehene Halterungen einsetzten. Die gewünschte Höhe einstellen und den Lenker mit den beigepackten Schrauben (Abb. -
Seite 11: Einweisung
B) Einweisung • Das Gebrauchs- und Wartungshandbuch durchlesen, bevor die Maschine benutzt wird. • Der Gebrauch der Maschine durch Personen unter 16 Jahren bzw. durch Personen, welche die geistigen und/oder körperlichen Voraussetzungen nicht besitzen, ist verboten. • Die Maschine nicht in der Nähe anderer Personen oder in geschlossenen Räumen benutzen. •... - Seite 12 • Wurde Kraftstoff verschüttet, den Motor nicht anlassen sondern die Maschine vor dem Anlassen aus dem Bereich in dem der Kraftstoff verschüttet wurde fortschieben. • Nach dem Betanken den Kraftstoffverschluss wieder anbringen und fest zuschrauben. Den Rasensodenschneider oder den Kraftstoffbehälter nicht in Räumen mit offenen Flammen lagern. D) Gebrauch Während der Arbeit müssen Dritte mindestens 10 Meter Abstand von der Maschine einhalten.
-
Seite 13: Nach Der Arbeit
Es ist verboten, die Maschine mit laufendem Motor zu transportieren. Bei der Verladung der Maschine auf ein Fahrzeug darf das Rampengefälle nicht mehr als 15° betragen. Achtung AUF GEFÄLLE IST VORSICHT GEBOTEN. Die Maschine kann aus dem Gleichgewicht geraten. Bei Regen sollte der Rasensodenschneider nicht benutzt werden. Der Bereich um den Auspuff kann hohe Temperaturen erreichen. -
Seite 14: Transport Der Maschine
9. Transport der Maschine Laden und entladen auf ein/von einem Fahrzeug Zum Transport vorzugsweise ein Fahrzeug mit offener Pritsche verwenden. Auf festem und ebenem Boden abstellen. Fahrzeug abstellen, Rückwärtsgang einlegen, Feststellbremse ziehen und die Räder mit Keilen blockie- ren, um jedes Risiko einer Fahrzeugbewegung auszuschließen. Achtung Das Schneidblatt des Rasensodenschneiders maximal anheben, um ein gefährliches Anschlagen an die Kante der Rampe zu vermeiden. -
Seite 15: Schutzgehäuse
Falls Probleme auftreten oder die Maschine plötzlich ausgeschaltet werden muss, die Hebel schnell loslassen. Sie kehren sofort in ihre Ausgangsposition (angehoben) zurück. Schutzgehäuse Das Schutzgehäuse schützt teilweise vor dem eventuellen Fortschleudern von Fremdkörpern sowie vor dem Kontakt mit dem in Bewegung befindlichen Schneidblatt. Die Benutzung der Maschine ohne Schutzgehäuse ist verboten. -
Seite 16: Einschaltung Und Fahren Des Rasensodenschneiders
12. Einschaltung und Fahren des Rasensodenschneiders Nach den vorstehenden Maßnahmen kann die Maschine in Betrieb genommen werden. Den Benzinhahn auf OFFEN drehen (in Pfeilrichtung, Abb. 4a). Den Chocke-Hebel für den Start bei kaltem Motor auf GESCHLOSSEN stellen (in Pfeilrichtung, Abb. 4b). - Seite 17 lung durch Loslassen ihrer Hebel ausgerückt werden. Danach mit dem Schalthebel den gewünschten Gang einlegen. VORWÄRTS 1 oder 2 einstellen. Erneut die Vorschubkupplung einrücken, um die Maschine wieder in Bewegung zu setzen. 6. Zum Anhalten der Schneidblattbewegung den entsprechenden Hebel loslassen. 7.
-
Seite 18: Praktische Empfehlungen Für Das Schneiden
13. Praktische Empfehlungen für das Schneiden 1. Vor dem Schneiden die obenstehenden Sicherheitshinweise aufmerksam durchlesen. 2. Anfänglich sollte die Schnitthöhe relativ hoch eingestellt werden, um sie je nach Arbeitsbedingun- gen allmählich zu reduzieren. 3. Schneidblattkupplung erst einlegen, nachdem die Maschine eingeschaltet und der Gang eingelegt wurde. -
Seite 19: Einstellung Und Ersatz Der Riemen
Abbildung 5 Sollte die Einstellung mit dem Register nicht ausreichen, so müssen die Riemen und damit die Motor- befestigung korrigiert werden. Siehe hierzu den Abschnitt 14 C) Einstellung und Ersatz der Riemen in diesem Handbuch. C) Einstellung und Ersatz der Riemen Vor jeglichem Eingriff an der Maschine müssen der Motor ausgeschaltet und das Zündkerzenkabel abgetrennt werden. -
Seite 20: Kontrolle Der Vorschubbremse
• Nun ist die korrekte Funktionsweise des Riemens zu überprüfen. Bei vollkommen ausgeschaltetem Motor und abgetrenntem Zündkerzenkabel leicht an der Reißleine der Zündung ziehen. Die Funk- tionsweise ist korrekt, wenn sich die Riemenscheibe am Motor dreht, der Riemen jedoch nicht eingerückt wird. -
Seite 21: Wartung Und Einlagerung
15. Wartung und Einlagerung • Jegliche Wartungsarbeit an der Maschine darf nur durch autorisiertes Fachpersonal vorgenommen werden. • Während der Kontrollen, Einstellungen sowie der Wartung der Maschine stets den Motor abstel- len. • Maschine vor jeder Inspektion abkühlen lassen. • Das Schutzgehäuse muss stets korrekt installiert und unversehrt sein. •... -
Seite 22: Reinigung Der Maschine
Abbildung 11 16. Reinigung der Maschine In nachstehender Reihenfolge vorgehen: • Motor abstellen und Zündkerzenkabel abziehen. • Motor und das Äußere der Maschine mit einem ölgetränkten Lappen reinigen. • Alle Maschinenteile und insbesondere Reversierstarter, Luftfilter, Auspufftopf und Vergaser reini- gen. Dabei die Anweisungen aus dem Handbuch für den Motor genauestens einhalten. •... -
Seite 23: Außerbetriebsetzung Und Verschrottung
• Eventuell während des Betriebs freigelegte Stellen nachlackieren. • Maschine in trockener und sauberer Umgebung lagern. • Tank unter genauer Beachtung der Anweisungen aus dem Handbuch des Motors entleeren. • Periodisch den Reifendruck kontrollieren und bei Bedarf aufpumpen. • Alle beweglichen Teile schmieren und eventuell erforderliche Reparaturen durchführen. 18. -
Seite 24: Eg-Prüfzeichen
• Nichtbeachtung der Gebrauchsanweisung. • Unterlassung von notwendigen Warnung- und Reinigungsarbeiten. • Schäden auf Grund unsachgemäßer Vergasereinstellung. • Verschleiß durch normale Abnutzung. • Offensichtliche Überlastung durch anhaltende Überschreitung der Leistungsobergrenze. • Verwendung nicht zugelassener Arbeitswerkzeuge. • Gewaltanwendung, unsachgemäße Behandlung, Missbrauch oder Unglücksfall. •... -
Seite 25: Diagnostik
Abbildung 12 22. Diagnostik Die nachstehende Tabelle enthält einige Probleme, die während des Betriebs auftreten können. STÖRUNG URSACHE MASSNAHME Riemenschlupf Riemen zu wenig gespannt Riemenspannung regulieren Eingestellte Schnitthöhe zu groß Geringere Schnitthöhe einstellen Riemen abgenutzt Riemen ersetzen Die Maschine vibriert über- Riemen abgenutzt Riemen ersetzen mäßig... - Seite 26 STÖRUNG URSACHE MASSNAHME Geringe Leistung Es fehlt Kraftstoff Kraftstoff tanken Luftfilter verstopft Luftfilterelement reinigen Kolbenringe verschlissen Kolbenringe ersetzen Der Motor bleibt plötzlich Es fehlt Kraftstoff Kraftstoff tanken stehen Benzinventil geschlossen Benzinventil öffnen Die Abgase sind dunkel Schlechte Kraftstoffqualität Durch guten Kraftstoff ersetzen Öl stand im Motor zu hoch Ölstand korrigieren Motor raucht schwarz und...
- Seite 28 Handbuch Rasensodenschneider...
- Seite 30 Handbuch Rasensodenschneider...
- Seite 32 Handbuch Rasensodenschneider...
- Seite 34 Handbuch Rasensodenschneider...
- Seite 35 Handbuch Rasensodenschneider...
- Seite 36 Handbuch Rasensodenschneider...
-
Seite 38: Für Ihre Anmerkungen
Für Ihre Anmerkungen:... - Seite 40 KommTek Intelligente Lösungen GmbH Industriepark 5 74706 Osterburken, Deutschland Tel:+49-(0)6291-4159590 Fax:+49-(0)6291-4159599 E-Mail: info@kommtek.de Web: www.kommtek.de...
