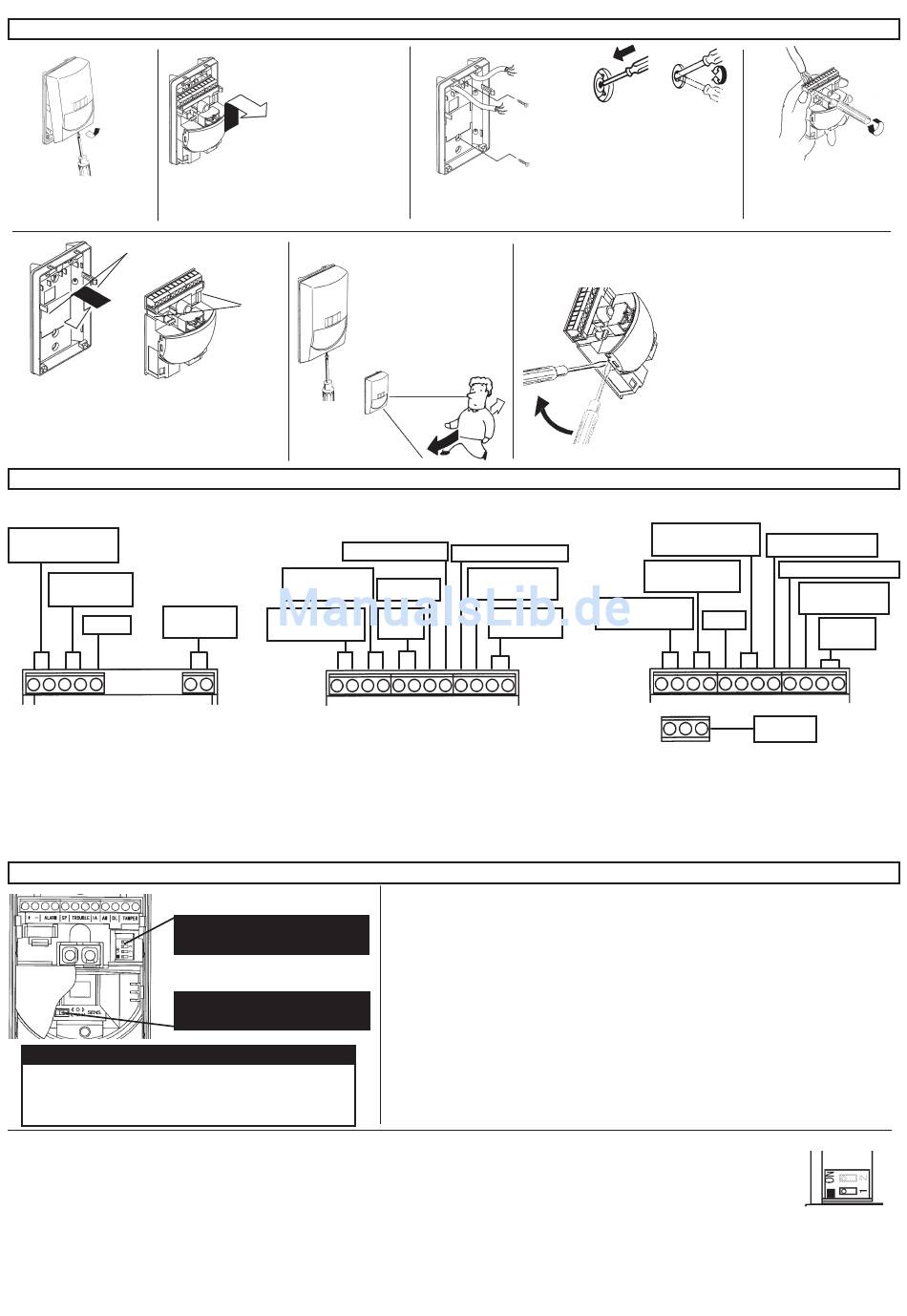

5. MONTAGE
1
2
Gehäuseschraube
lösen und Deckel
abnehmen.
Befestigungshaken
5
Elektronikmodul in Gehäuserückwand einsetzen.
Das Elektronikmodul zum Verriegeln nach unten
schieben (LOCK).
6. VERDRAHTUNG
CX-502 VdS ( A )
Betriebsspannung
9
18 V DC
-
Alarmausgang
N.C.
Deckelkontakt
Frei
•
Für Leitungen dürfen nur Leitungen verwendet werden entsprechend den Richtlinien und Vorschriften.
Dimensionieren Sie die Leitungen entsprechend der Stromaufnahme, Leitungslänge und der mechanischen
•
Beanspruchung. Beachten Sie besonders die Angaben von Kabeltyp und max. zulässige Leitungslänge
bzw. zulässigen Verkabelungsaufbau (z.B. busförmig, sternförmig) bei Datenleitungen.
Legen Sie die Abschirmung an einen Punkt gegen Erde. Stellen Sie sicher, dass die Abschirmungen keine
•
Verbindung zu anderen Potentialen haben.
•
Gleichstromkabel und Datenkabel müssen mit einem Mindestabstand von 30 cm zu parallel verlaufenden
Starkstromkabeln verlegt sein. Es dürfen nur Leitungen in einem Kabel geführt werden, die sich nicht gegen-
seitig beeinflussen. Leitungen kritischer Anlagenteile werden idealerweise in separaten Kabeln geführt.
7. FUNKTIONEN UND EINSTELLUNGEN
DIL-SCHALTER, EINSTELLUNG
DER MELDERFUNKTIONEN
SCHIEBE-SCHALTER, EINSTELLUNG
DER ANSPRECHEMPFINDLICHKEIT
ACHTUNG!
Nach jeder Änderung einer Einstellung muss eine komplette
Funktionskontrolle durch Gehtest, welcher quer zur
Montagerichtung
am
Sicherungsbereiches begonnen wird, durchgeführt werden.
7.2. STEUERUNG DER LED-ANZEIGEN
CX-502 VdS (A)
Die LED-Anzeigen können über den DIL-Schalter 1 ein- bzw. ausgeschaltet werden.
DIL-Schalter 1: ON ⇒ LED Ein, OFF ⇒ LED Aus. (Bei Einbruchmelderanlagen, konzipiert nach VdS-Klasse-A, muss
der DIL-Schalter 1 auf ON stehen und es darf max. nur ein Melder pro Meldergruppe zugeordnet werden.)
CX-502 VdS und CX-502 AM VdS
Im unscharfen Zustand (Eingang A.M. inaktiv) können die LED-Anzeigen über den Eingang D.L. von der Zentrale gesteuert werden.
Eingang D.L.: Aktiv ⇒ LED Ein, Inaktiv ⇒ LED Aus.
In der Einschaltphase werden die LED`s vom Melder automatisch gesteuert.
Zum Entriegeln das
Elektronikmodul nach
oben schieben.
(UNLOCK).
Elektronikmodul aus
der Gehäuserück-
wand herausnehmen.
6
Führung
CX-502 VdS
Erstalarm I.A.
Alarmausgang
N.C.
Betriebsspannung
N.C.
9
18 V DC
-
äußersten
Punkt
des
3
Rückwand mit beiliegenden Schrauben befestigen. Bei
Verwendung eines Montagebügels vorher die
Befestigungslöcher ausbrechen.
Gehäusedeckel aufsetzen
7
und Gehäuseschraube
anziehen. Die Plombierung
gemäß VdS erfolgt mit
VdS-konformen Klebe-
plomben! Gehtest durch-
führen und Einstellungen
testen (siehe Abschnitt 7).
Alarmspeicher A.M.
LED-Steuerung
Frei
D.L.
Frei
Deckelkontakt
N.C.
verbunden
7.1. ANSPRECHEMPFINDLICHKEIT
Über den Schiebeschalter SENS. kann die Ansprechempfindlichkeit in 3 Stufen
eingestellt werden (L,M,H). Zur Einstellung muss die Linse abgenommen werden
(siehe Abschnitt 5.7).
Einstellung "L" (niedrige Empfindlichkeit)
Einstellung für ungünstige Umgebungsbedingungen (z.B. bei Luftbewegungen
durch Klimaanlagen), bei sehr kleinen Räumen und wenn kleine Haustiere sich
im Erfassungsbereich bewegen können.
Einstellung "M" (mittlere Empfindlichkeit)
Standard Einstellung
Einstellung "H" (hohe Empfindlichkeit)
Einstellung bei Einsatz in Langstreckenanwendungen (> 20 m), bei großer
Montagehöhe (> 2,7 m) und bei sehr hoher Raumtemparatur (30°C -38°C).
Kabeleinführungen und Befesti-
gungslöcher in der Gehäuse-
rückwand mit Schraubendreher
ausbrechen. Kabel einziehen,
Zugentlastung
anbringen.
Wenn die Langstreckenlinse eingesetzt werden soll oder wenn
man den Empfindlichkeitswahlschalter erreichen will, muss die
Linse abgenommen werden. Dafür
müssen die seitlichen Befestigungs-
klammern gelöst werden und die Linse
kann nach vorne abgenommen werden.
Um die Linse wieder aufzusetzen,
müssen die seitlichen Führungen
auseinandergedrückt werden, um
anschließend an den Befestigungshaken
wieder einzurasten.
CX-502 AM VdS
Störausgang
N.C.
Alarmausgang
N.C.
Betriebsspannung
9
18 V DC
-
[
Der Deckelkontakt muss auf eine
Sabotagemeldergruppe aufgelegt
werden.
4
Einstellungen vornehmen
(siehe Abschnitt 7)
Verdrahtung (siehe Ab-
schnitt 6)
Erstalarm I.A.
Alarmspeicher A.M.
LED-Steuerung
D.L.
Frei
TAMPER
(N.C.)
Frei
]
ON ⇔
⇔ ⇔ OFF
⇔ ⇔
Nur CX-502 VdS (A)
