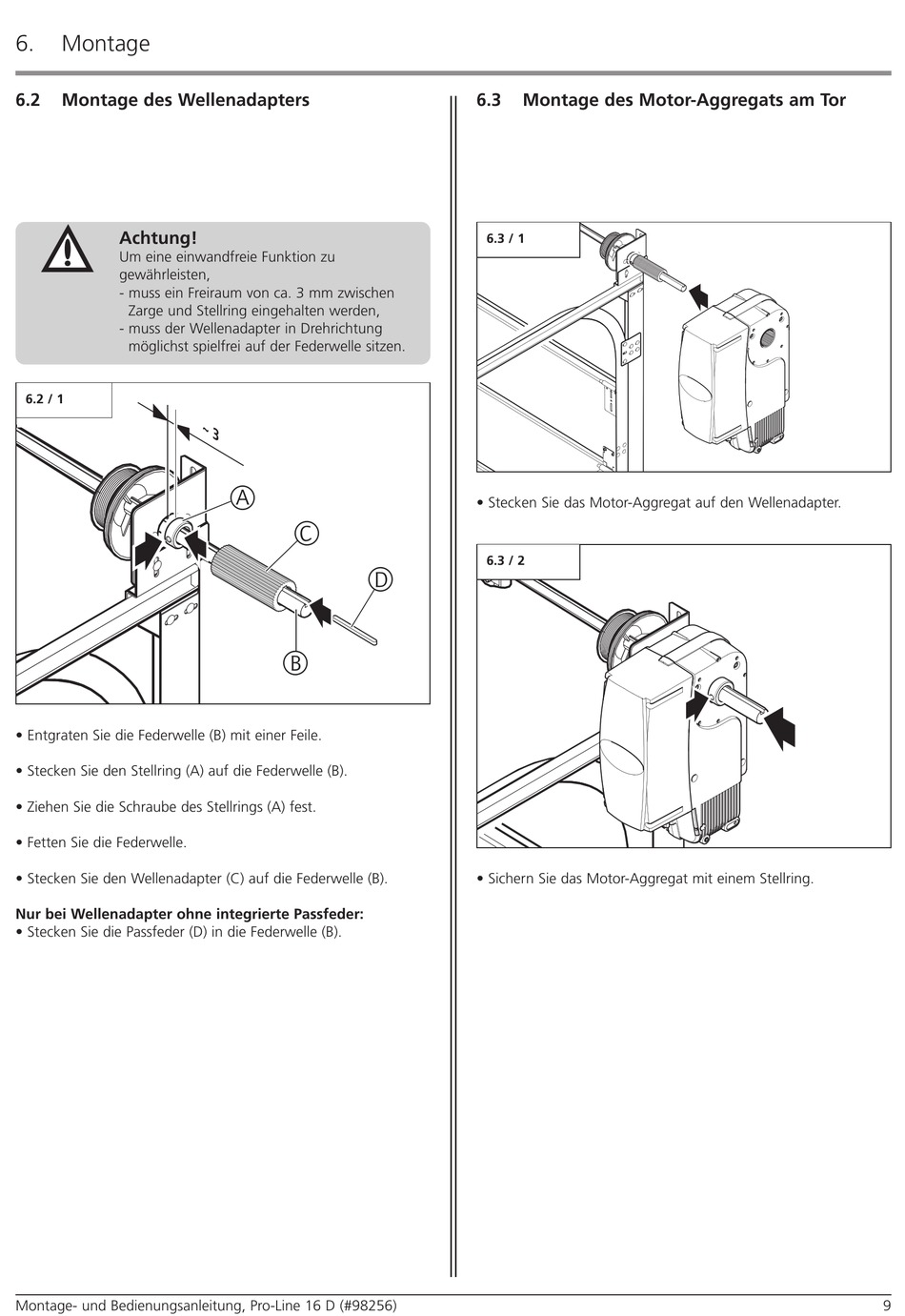

6.
Montage
6.2
Montage des Wellenadapters
Achtung!
Um eine einwandfreie Funktion zu
gewährleisten,
- muss ein Freiraum von ca. 3 mm zwischen
Zarge und Stellring eingehalten werden,
- muss der Wellenadapter in Drehrichtung
möglichst spielfrei auf der Federwelle sitzen.
6.2 / 1
• Entgraten Sie die Federwelle (B) mit einer Feile.
• Stecken Sie den Stellring (A) auf die Federwelle (B).
• Ziehen Sie die Schraube des Stellrings (A) fest.
• Fetten Sie die Federwelle.
• Stecken Sie den Wellenadapter (C) auf die Federwelle (B).
Nur bei Wellenadapter ohne integrierte Passfeder:
• Stecken Sie die Passfeder (D) in die Federwelle (B).
Montage- und Bedienungsanleitung, Pro-Line 16 D (#98256)
A
C
D
B
6.3
Montage des Motor-Aggregats am Tor
6.3 / 1
• Stecken Sie das Motor-Aggregat auf den Wellenadapter.
6.3 / 2
• Sichern Sie das Motor-Aggregat mit einem Stellring.
