10. Meldungen

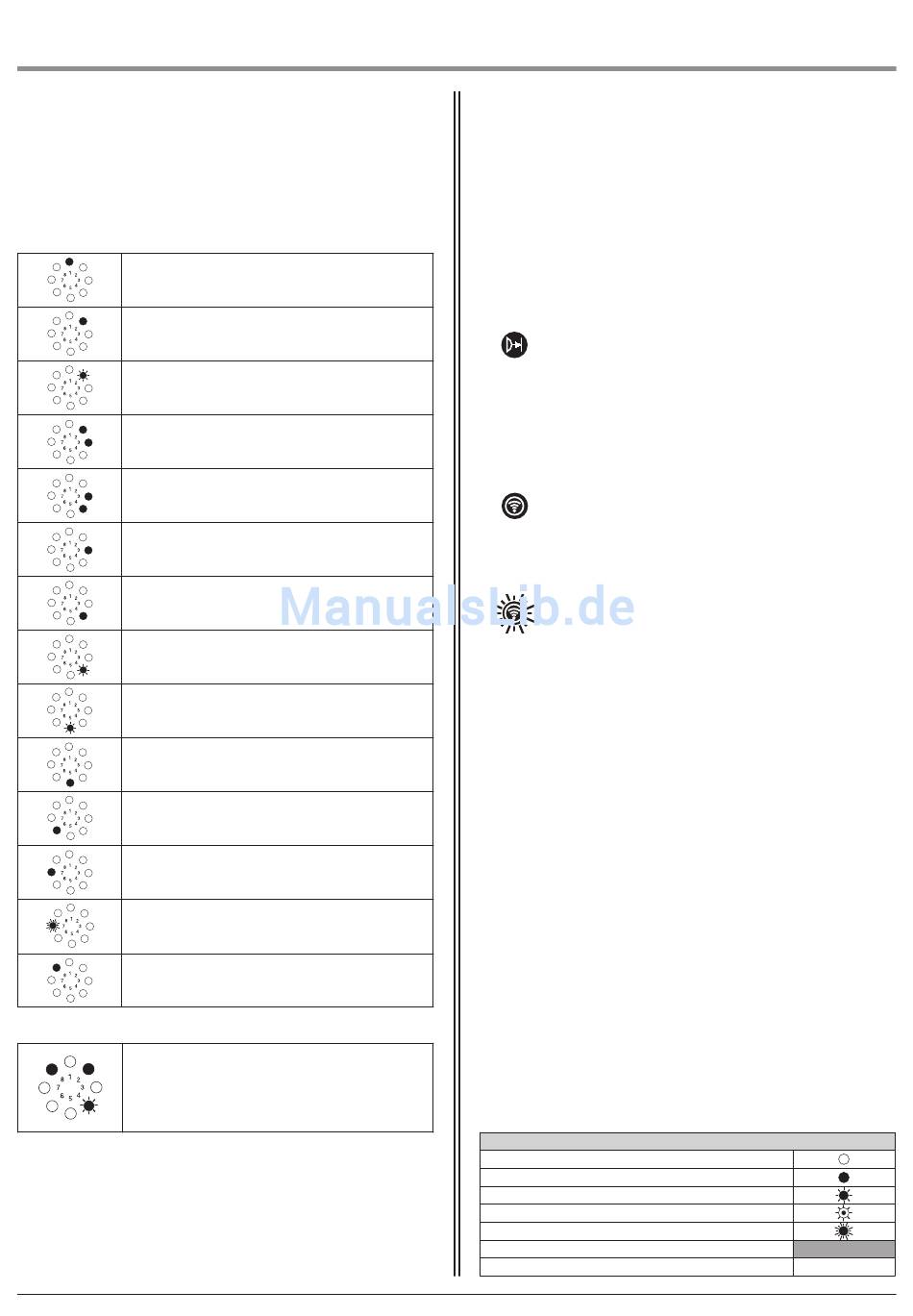

10.1 Übersicht der Anzeigefunktionen
LED-Anzeigen im Betriebsmodus
Status Sicherheitselemente
Tor in Torposition AUF
Tor fährt Richtung AUF
Zwischenposition AUF
Zwischenposition ZU
Tor in Zwischenposition
Tor in Torposition ZU
Tor fährt Richtung ZU
Referenzpunkt (blinkt während des Passierens des
Referenzpunktes auf)
Wartung
Sicherheitshaltkreis Motor-Aggregat
Befehlsgeber betätigt
Fernsteuerung wird betätigt
Betriebsbereit
Beispiel:
Das Tor steht in der Torposition AUF.
Es setzt sich in Richtung ZU in Bewegung, sobald
die Vorwarnzeit / Anfahrwarnung abgelaufen ist.
Montage- und Bedienungsanleitung, Pro-Line 16 D (#98256)
10.2 Statusmeldungen
Statusmeldungen geben, zusätzlich zu den Torpositions -
meldungen, während des Betriebs Aufschluss über den Zustand
des Antriebssystems.
Sicherheitselemente:
LED 1 dient als Statusanzeige der angeschlossenen
Sicherheits elemente im laufenden Betrieb
(Schließkantensicherung, Lichtschranke).
Wird das jeweilige Sicherheitselement betätigt, so
leuchtet die LED 1 während der Betätigung auf.
Bedienelemente / Funk:
LED 7 dient als Statusanzeige im laufenden Betrieb
und beim Komponenten test der angeschlossenen
Bedien elemente (AUF, ZU, STOPP, Halb AUF, etc...).
Wird das jeweilige Bedienelement betätigt, so leuchtet
die LED 7 während der Betätigung auf.
Bei Eingang eines Funksignals blinkt die
LED 7 schnell.
Legende:
LED aus
LED leuchtet
LED blinkt langsam
LED blinkt rhythmisch
LED blinkt schnell
Werkseinstellung
Nicht möglich
–
31
