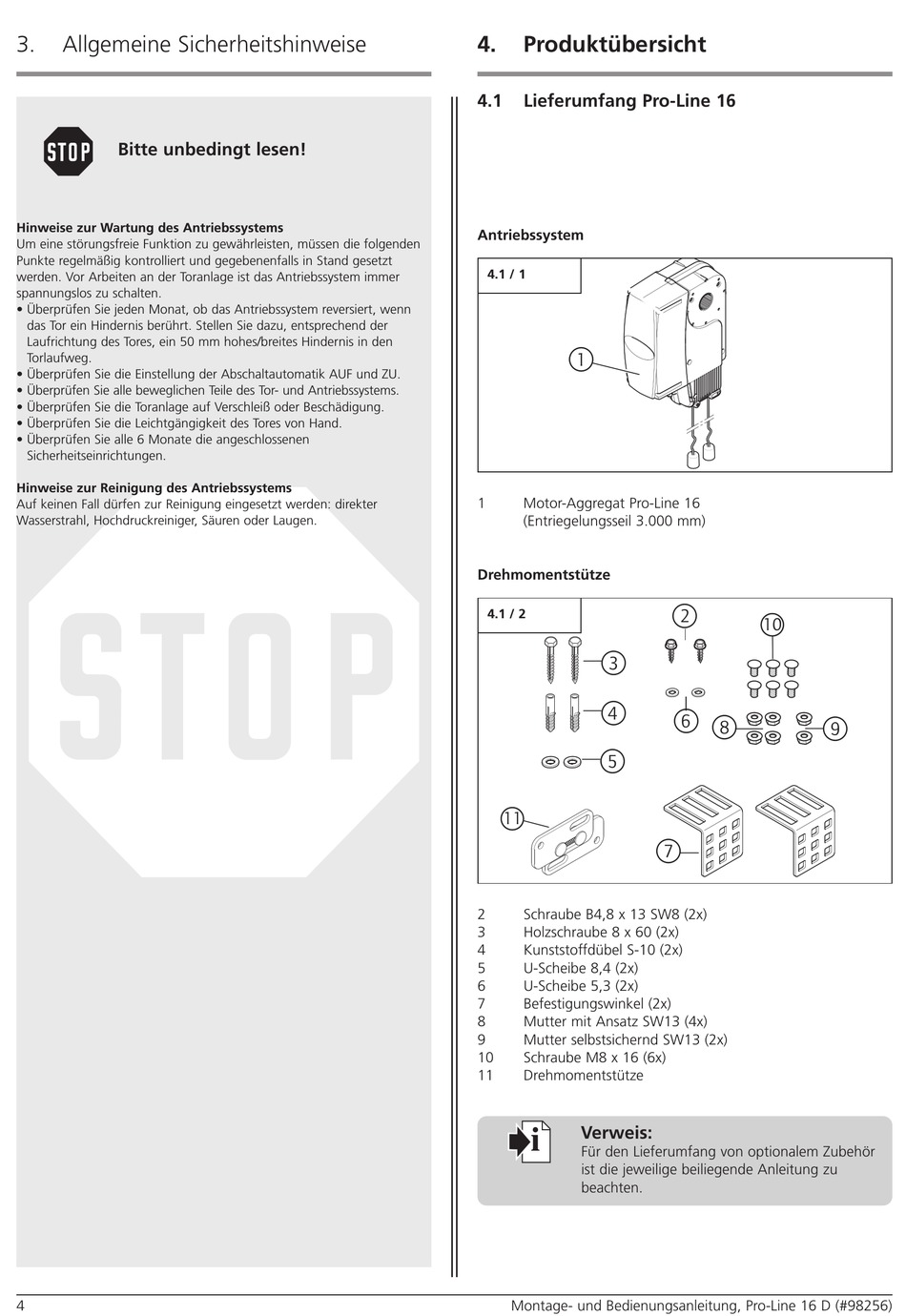

3.
Allgemeine Sicherheitshinweise
Bitte unbedingt lesen!
Hinweise zur Wartung des Antriebssystems
Um eine störungsfreie Funktion zu gewährleisten, müssen die folgenden
Punkte regelmäßig kontrolliert und gegebenen falls in Stand gesetzt
werden. Vor Arbeiten an der Toranlage ist das Antriebssystem immer
spannungslos zu schalten.
• Überprüfen Sie jeden Monat, ob das Antriebssystem reversiert, wenn
das Tor ein Hindernis berührt. Stellen Sie dazu, entsprechend der
Laufrichtung des Tores, ein 50 mm hohes/breites Hindernis in den
Torlaufweg.
• Überprüfen Sie die Einstellung der Abschaltautomatik AUF und ZU.
• Überprüfen Sie alle beweglichen Teile des Tor- und Antriebssystems.
• Überprüfen Sie die Toranlage auf Verschleiß oder Beschädigung.
• Überprüfen Sie die Leichtgängigkeit des Tores von Hand.
• Überprüfen Sie alle 6 Monate die angeschlossenen
Sicherheitseinrichtungen.
Hinweise zur Reinigung des Antriebssystems
Auf keinen Fall dürfen zur Reinigung eingesetzt werden: direkter
Wasserstrahl, Hochdruckreiniger, Säuren oder Laugen.
4
4.
Produktübersicht
4.1
Lieferumfang Pro-Line 16
Antriebssystem
4.1 / 1
1
1
Motor-Aggregat Pro-Line 16
(Entriegelungsseil 3.000 mm)
Drehmomentstütze
4.1 / 2
3
4
5
11
2
Schraube B4,8 x 13 SW8 (2x)
3
Holzschraube 8 x 60 (2x)
4
Kunststoffdübel S-10 (2x)
5
U-Scheibe 8,4 (2x)
6
U-Scheibe 5,3 (2x)
7
Befestigungswinkel (2x)
8
Mutter mit Ansatz SW13 (4x)
9
Mutter selbstsichernd SW13 (2x)
10
Schraube M8 x 16 (6x)
11
Drehmomentstütze
Verweis:
i
Für den Lieferumfang von optionalem Zubehör
ist die jeweilige beiliegende Anleitung zu
beachten.
Montage- und Bedienungsanleitung, Pro-Line 16 D (#98256)
2
10
6
8
9
7
