7.

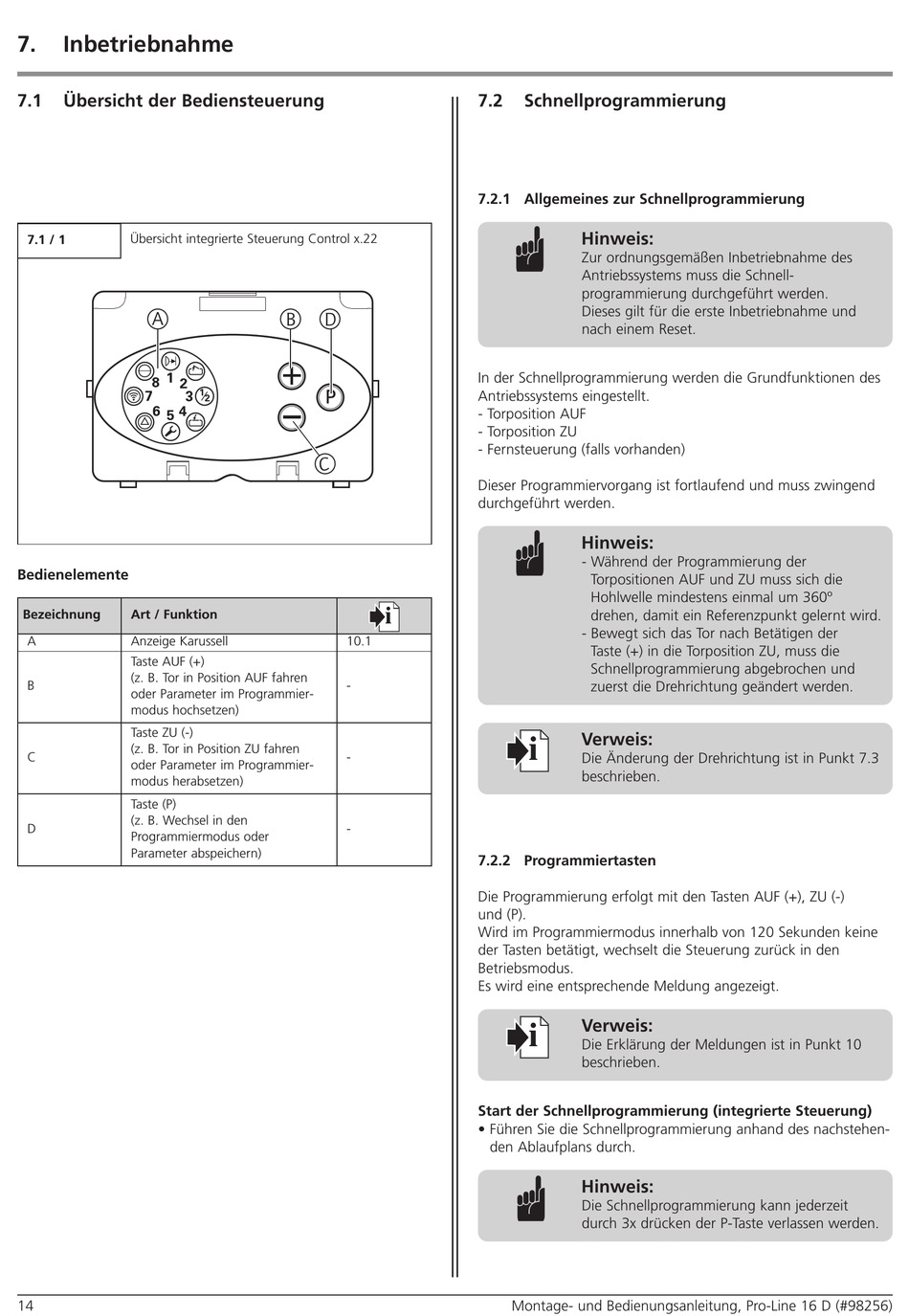

Inbetriebnahme

7.1 Übersicht der Bediensteuerung
7.1 / 1 Übersicht integrierte Steuerung Control x.22
A
1 2
8
7 3
6 4
5
Bedienelemente
Bezeichnung Art / Funktion
A Anzeige Karussell
Taste AUF (+)
(z. B. Tor in Position AUF fahren
B
oder Parameter im Programmier -
modus hochsetzen)
Taste ZU (-)
(z. B. Tor in Position ZU fahren
C
oder Parameter im Programmier -
modus herabsetzen)
Taste (P)
(z. B. Wechsel in den
D
Programmiermodus oder
Parameter abspeichern)
14
B D
1 P
2
C
10.1
-
-
-
7.2

Schnellprogrammierung

7.2.1 Allgemeines zur Schnellprogrammierung

In der Schnellprogrammierung werden die Grund funktionen des
Antriebssystems eingestellt.
- Torposition AUF
- Torposition ZU
- Fernsteuerung (falls vorhanden)
Dieser Programmiervorgang ist fort laufend und muss zwingend
durchgeführt werden.
i
i
7.2.2 Programmiertasten
Die Programmierung erfolgt mit den Tasten AUF (+), ZU (-)
und (P).
Wird im Programmiermodus innerhalb von 120 Sekunden keine
der Tasten betätigt, wechselt die Steuerung zurück in den
Betriebsmodus.
Es wird eine entsprechende Meldung angezeigt.
i
Start der Schnellprogrammierung (integrierte Steuerung)
• Führen Sie die Schnellprogrammierung anhand des nachstehen-
den Ablaufplans durch.
Montage- und Bedienungsanleitung, Pro-Line 16 D (#98256)
Hinweis:
Zur ordnungsgemäßen Inbetriebnahme des
Antriebssystems muss die Schnell -
programmierung durchgeführt werden.
Dieses gilt für die erste Inbetriebnahme und
nach einem Reset.
Hinweis:
- Während der Programmierung der
Torpositionen AUF und ZU muss sich die
Hohlwelle mindestens einmal um 360º
drehen, damit ein Referenzpunkt gelernt wird.
- Bewegt sich das Tor nach Betätigen der
Taste (+) in die Torposition ZU, muss die
Schnell programmierung abgebrochen und
zuerst die Drehrichtung geändert werden.
Verweis:
Die Änderung der Drehrichtung ist in Punkt 7.3
beschrieben.
Verweis:
Die Erklärung der Meldungen ist in Punkt 10
beschrieben.
Hinweis:
Die Schnellprogrammierung kann jederzeit
durch 3x drücken der P-Taste verlassen werden.
