6.
Montage
6.5

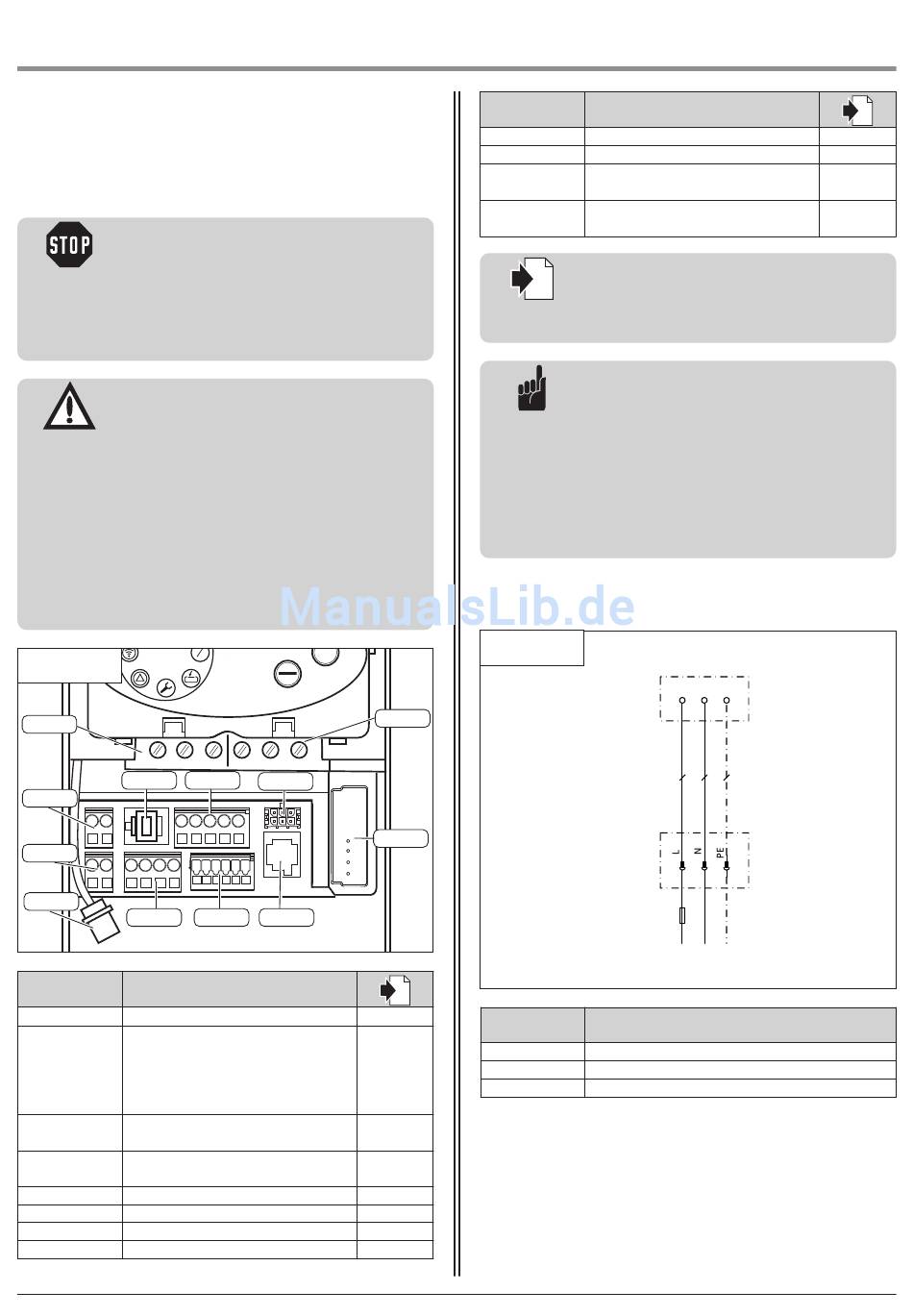

Steuerungsanschlüsse Control x.22
Vorsicht!
Stromschlaggefahr:
Vor Verkabelungs arbeiten ist sicherzustellen,
dass die Leitungen spannungsfrei sind.
Während der Verkabelungs arbeiten ist sicherzu-
stellen, dass die Leitungen spannungsfrei
bleiben (z. B. Wieder einschalten verhindern).
Achtung!
Um Schäden an der Steuerung zu vermeiden:
- Die örtlichen Schutzbestimmungen sind jeder-
zeit zu beachten.
- Die Netz- und Steuerleitungen müssen unbe-
dingt getrennt verlegt werden.
- Die Steuerspannung beträgt 24 V DC.
- Fremdspannung an den Anschlüssen
XW40A, XB10 oder XB02 führt zur Zerstörung
der gesamten Elektronik.
- An die Klemmen 1 und 2 (XB02) dürfen nur
potentialfreie Kontakte angeschlossen
werden.
7
3
6.5 / 1
6
4
5
XN81
N
L
XB10
XN70
XM70
XH75
XV51
Bezeichnung
Art / Funktion
XB70
Anschluss Modulantenne
Anschluss externer Bedien elemente
XB02
ohne System verkabelung und
2-Draht-Lichtschranke
Anschluss externer Bedien elemente
XB10
mit System verkabelung
Anschluss programmier barer Ausgang
XH02
(z. B. Signal leuchte)
XM70
Anschluss Motor (Drehrichtung)
XH75
Anschluss Torverriegelung
XN70
Anschluss Battery Backup
XN81
Anschluss Netzleitung
Montage- und Bedienungsanleitung, Pro-Line 16 D (#98256)
P
1
2
PE
15
16
17
XB02
XW40B
XP15
XW40A
–
6.5 / 3,
6.5 / 4,
Punkt 8.3
Ebene 5
Menü 1
–
6.5 / 5
7.3
6.5 / 6
–
6.5 / 2
Bezeichnung
XP15
XV51
XW40A
XW40B
i
Anschluss XN81
6.5 / 2
M07E039
XH02
XB70
i
Bezeichnung
L
N
PE
Art / Funktion
Anschluss Steuerung-Sicherheitskreis
Anschluss Motordrehzahl
MS BUS,
z. B. Bediensteuerung, Module
Anschluss Referenzkassette
Verweis:
Für die Montage externer Bedien elemente,
Sicherheits- und Signal einrichtungen müssen die
entsprechenden Anleitungen beachtet werden.
Hinweis:
- Vor dem Anschluss eines Bedien elementes an
den Anschlüssen mit Systembuchsen muss der
entsprechende Kurzschluss stecker entfernt
werden.
- Der Antrieb
wird serienmäßig mit
einer integrierten Steuerung ausgeliefert. Bei
einer Erweiterung durch Zusatz module kann
die Steuerung Control vario über MS-Bus
zusätzlich angeschlossen werden.
- XN81
L
N PE
L
N
PE
- X0
- F0
Art / Funktion
Anschluss Phase
Anschluss Nullleiter
Anschluss Schutzleiter
i
6.5 / 7
–
–
–
11
