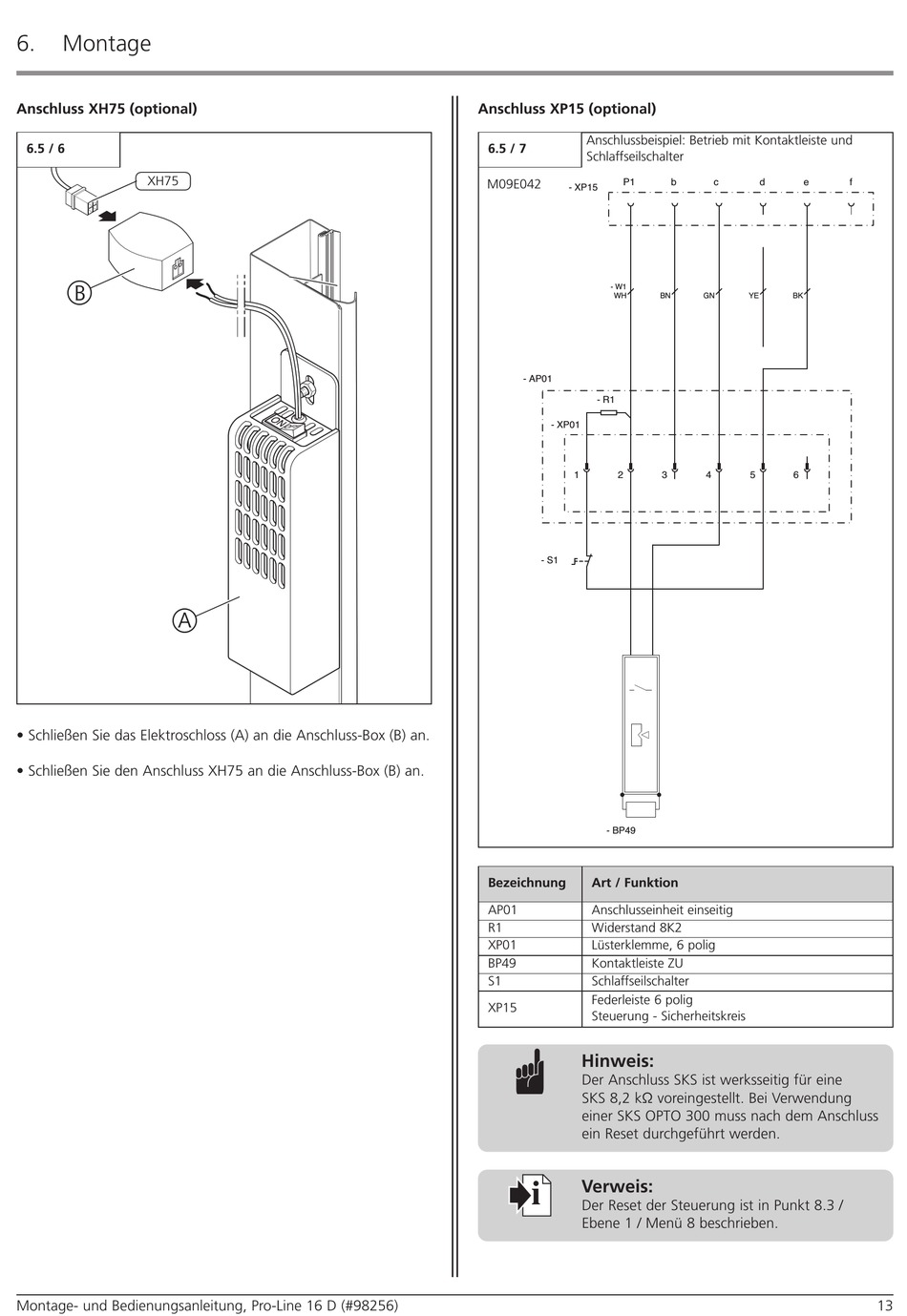

6.
Montage
Anschluss XH75 (optional)
6.5 / 6
XH75
B
A
• Schließen Sie das Elektroschloss (A) an die Anschluss-Box (B) an.
• Schließen Sie den Anschluss XH75 an die Anschluss-Box (B) an.
Montage- und Bedienungsanleitung, Pro-Line 16 D (#98256)
Anschluss XP15 (optional)
Anschlussbeispiel: Betrieb mit Kontaktleiste und
6.5 / 7
Schlaffseilschalter
M09E042
P1
- XP15
- W1
WH
- AP01
- R1
- XP01
1
2
- S1
- BP49
Bezeichnung
Art / Funktion
AP01
Anschlusseinheit einseitig
R1
Widerstand 8K2
XP01
Lüsterklemme, 6 polig
BP49
Kontaktleiste ZU
S1
Schlaffseilschalter
Federleiste 6 polig
XP15
Steuerung - Sicherheitskreis
Hinweis:
Der Anschluss SKS ist werksseitig für eine
SKS 8,2 kΩ voreingestellt. Bei Verwendung
einer SKS OPTO 300 muss nach dem Anschluss
ein Reset durchgeführt werden.
Verweis:
i
Der Reset der Steuerung ist in Punkt 8.3 /
Ebene 1 / Menü 8 beschrieben.
b
c
d
e
BN
GN
YE
BK
3
4
5
6
f
13
