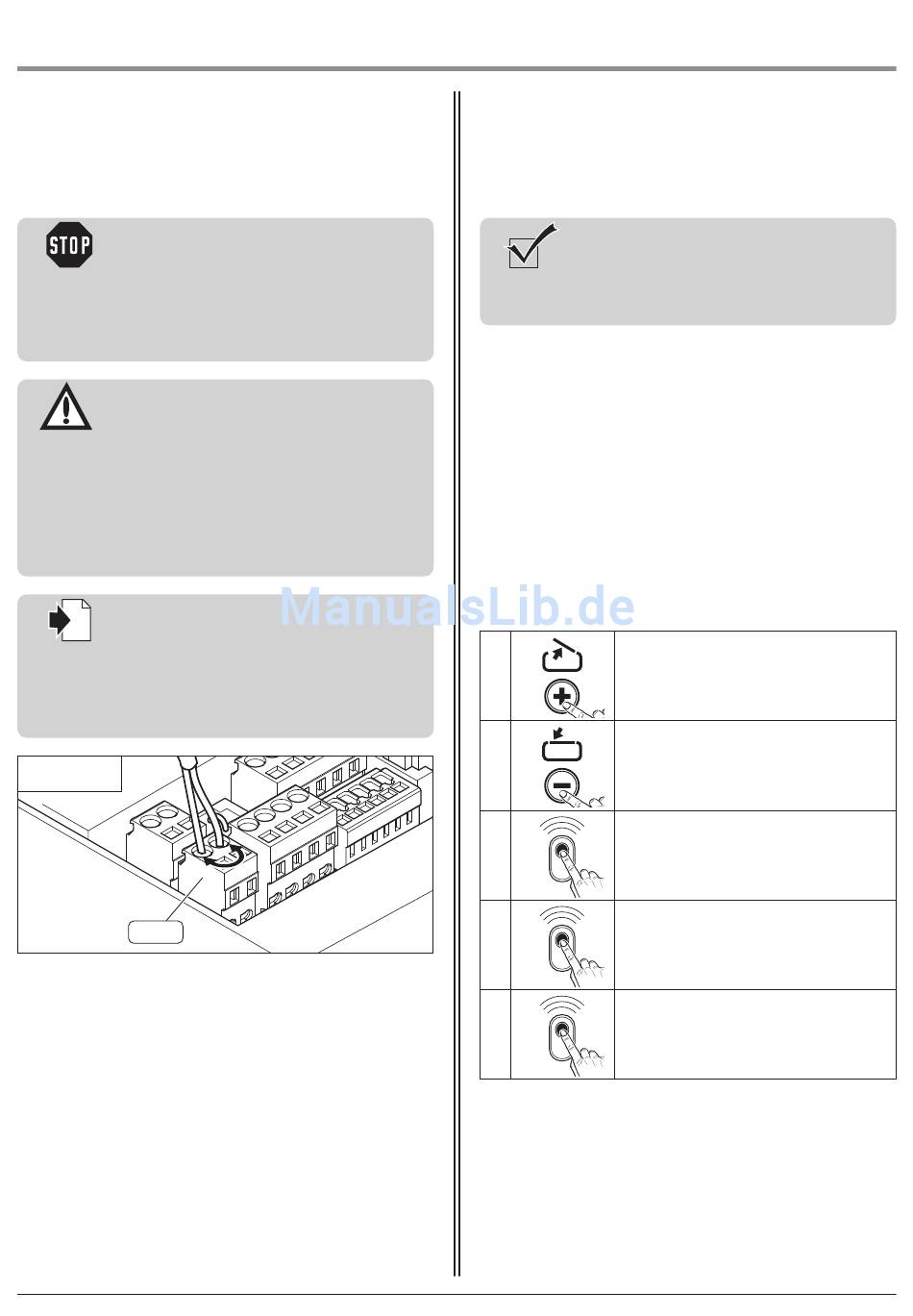

7.
Inbetriebnahme
7.3
Drehrichtung ändern
Vorsicht!
Stromschlaggefahr:
Vor Verkabelungs arbeiten ist sicherzustellen,
dass die Leitungen spannungsfrei sind.
Während der Verkabelungs arbeiten ist sicherzu-
stellen, dass die Leitungen spannungsfrei blei-
ben (z. B. Wieder einschalten verhindern).
Achtung!
- Um die korrekte Funktion des Antriebssystems
zu gewährleisten, muss nach Änderung der
Drehrichtung an der Bediensteuerung ein
Reset durchgeführt werden (nur notwendig,
wenn bereits Torpositionen gelernt wurden).
- Bevor die Torpositionen AUF und ZU nicht ein-
gestellt sind, kann das Tor über diese
Torpositionen hinaus elektrisch bewegt und
dadurch beschädigt werden.
Verweis:
i
- Der Anschluss der Stromversorgung ist in
Punkt 6.5 beschrieben.
- Der Reset der Steuerung ist in Punkt 8.3 /
Ebene 1 / Menü 8 beschrieben.
- Die Schnellprogrammierung ist in Punkt 7.2.3
beschrieben.
7.3 / 1
XM70
• Tauschen Sie an dem Anschluss Motor (XM70) die braune Ader
mit der grünen Ader.
• Führen Sie einen Reset der Steuerung durch.
• Führen Sie die Schnellprogrammierung erneut durch.
16
7.4
Funktionsprüfung
Kontrolle:
Nach der Schnellprogrammierung und nach
Veränderungen im Programmier modus müssen
die nachfolgenden Lern fahrten und Prüfungen
durchgeführt werden.
Lernfahrt für die Antriebskraft
Das Antriebssystem lernt die maximal benötigte Antriebskraft
während der beiden ersten Fahrten nach Einstellung der
Torpositionen.
• Fahren Sie das Antriebssystem (mit eingekuppeltem Tor) ohne
Unter brechung einmal von der Torposition ZU in die Torposition
AUF und zurück.
Das Antriebssystem ermittelt während dieser Lernfahrt die maxi-
male Zug- und Druckkraft und die Kraftreserve, die erforderlich
ist, um das Tor zu bewegen.
Überprüfung:
Nach Druck auf Taste AUF (+):
1.
Das Tor muss sich öffnen und in die
eingespeicherte Torposition AUF fahren.
Nach Druck auf Taste ZU (-):
2.
Das Tor muss sich schließen und in die
eingespeicherte Torposition ZU fahren.
Nach Druck auf Taste des Handsenders:
3.
Das Antriebssystem muss das Tor in Richtung
AUF bzw. Richtung ZU bewegen.
Nach Druck auf Taste des Handsenders
4.
während das Antriebssystem läuft:
Das Antriebssystem muss stoppen.
Beim nächsten Drücken läuft das
5.
Antriebssystem in Gegenrichtung.
Montage- und Bedienungsanleitung, Pro-Line 16 D (#98256)
