5.
Montagevorbereitungen

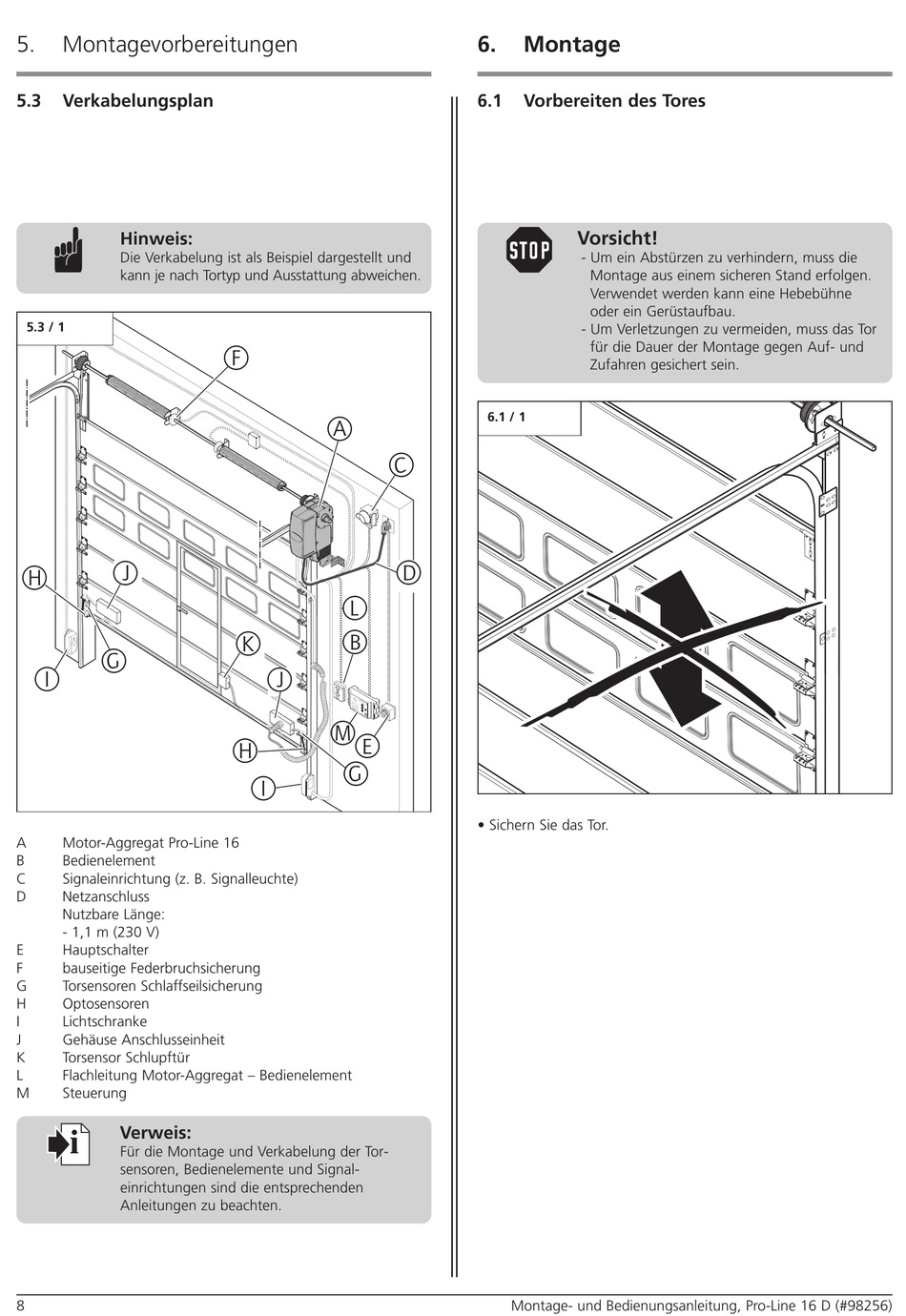

5.3
Verkabelungsplan
Hinweis:
Die Verkabelung ist als Beispiel dargestellt und
kann je nach Tortyp und Ausstattung abweichen.
5.3 / 1
J
H
G
I
A
Motor-Aggregat Pro-Line 16
B
Bedienelement
C
Signaleinrichtung (z. B. Signalleuchte)
D
Netzanschluss
Nutzbare Länge:
- 1,1 m (230 V)
E
Hauptschalter
F
bauseitige Federbruchsicherung
G
Torsensoren Schlaffseilsicherung
H
Optosensoren
I
Lichtschranke
J
Gehäuse Anschlusseinheit
K
Torsensor Schlupftür
L
Flachleitung Motor-Aggregat – Bedienelement
M
Steuerung
Verweis:
i
Für die Montage und Verkabelung der Tor -
sensoren, Bedienelemente und Signal -
einrichtungen sind die entsprechenden
Anleitungen zu beachten.
8
F
A
C
L
B
K
J
M
E
H
G
I
6.
Montage
6.1
Vorbereiten des Tores
6.1 / 1
D
• Sichern Sie das Tor.
Montage- und Bedienungsanleitung, Pro-Line 16 D (#98256)
Vorsicht!
- Um ein Abstürzen zu verhindern, muss die
Montage aus einem sicheren Stand erfolgen.
Verwendet werden kann eine Hebebühne
oder ein Gerüstaufbau.
- Um Verletzungen zu vermeiden, muss das Tor
für die Dauer der Montage gegen Auf- und
Zufahren gesichert sein.
