6. Montage

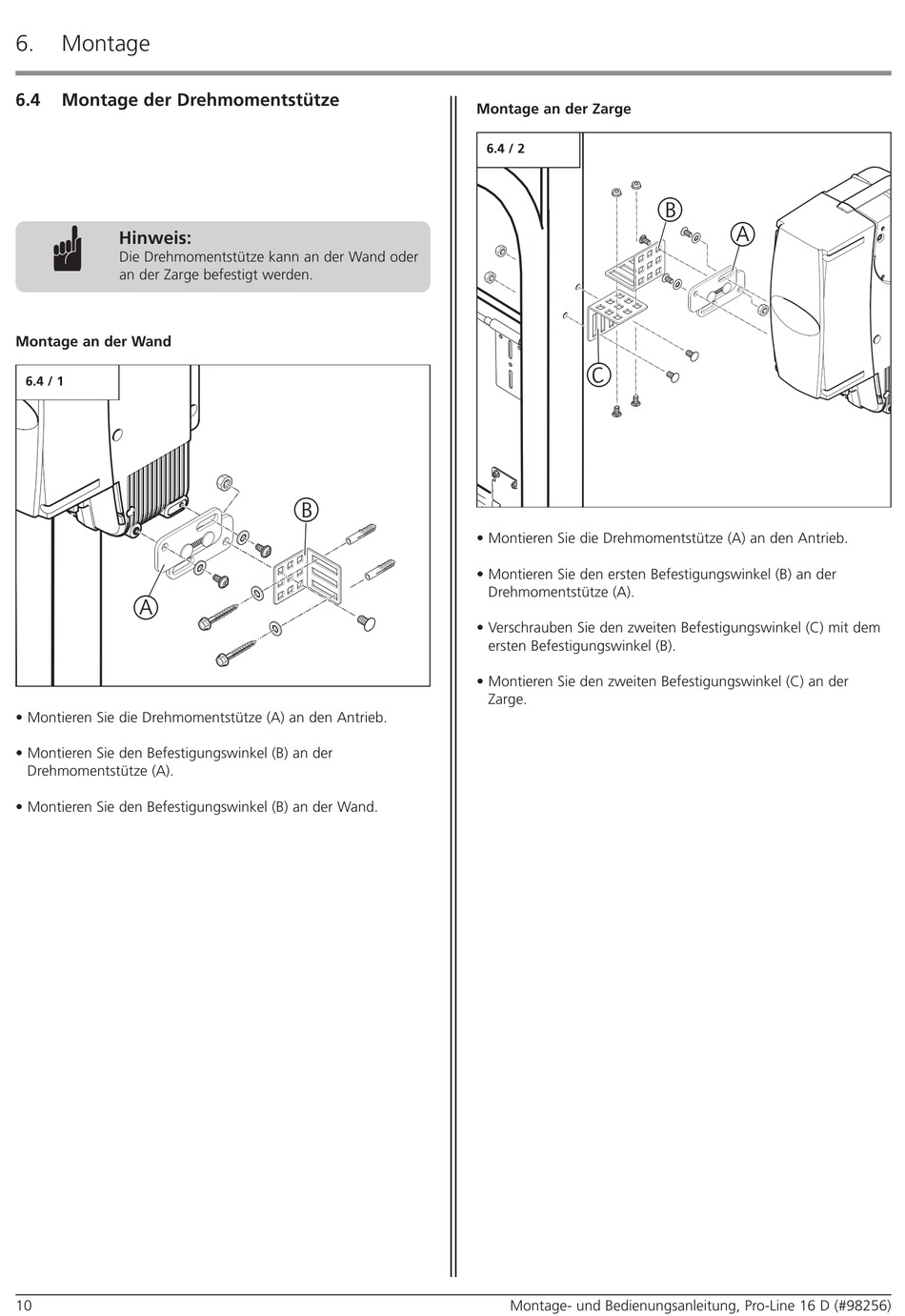

6.4 Montage der Drehmomentstütze
Hinweis:
Die Drehmomentstütze kann an der Wand oder
an der Zarge befestigt werden.
Montage an der Wand
6.4 / 1
A
• Montieren Sie die Drehmomentstütze (A) an den Antrieb.
• Montieren Sie den Befestigungswinkel (B) an der
Drehmomentstütze (A).
• Montieren Sie den Befestigungswinkel (B) an der Wand.
10
B
Montage an der Zarge
6.4 / 2
C
• Montieren Sie die Drehmomentstütze (A) an den Antrieb.
• Montieren Sie den ersten Befestigungswinkel (B) an der
Drehmomentstütze (A).
• Verschrauben Sie den zweiten Befestigungswinkel (C) mit dem
ersten Befestigungswinkel (B).
• Montieren Sie den zweiten Befestigungswinkel (C) an der
Zarge.
Montage- und Bedienungsanleitung, Pro-Line 16 D (#98256)
B
A
