Informationen Über Das Gerät; Gerätebeschreibung - Trotec BD21 Bedienungsanleitung

Warnung
Von diesem Gerät können Gefahren ausgehen, wenn es
von nicht eingewiesenen Personen unsachgemäß oder
nicht bestimmungsgemäß eingesetzt wird! Beachten
Sie die Personalqualifikationen!
Vorsicht
Halten Sie ausreichend Abstand zu Wärmequellen.
Hinweis
Um Beschädigungen am Gerät zu vermeiden, setzen
Sie es keinen extremen Temperaturen, extremer
Luftfeuchtigkeit oder Nässe aus.
Hinweis
Verwenden Sie zur Reinigung des Gerätes keine
scharfen Reiniger, Scheuer- oder Lösungsmittel.
Informationen über das Gerät
Gerätebeschreibung
Mithilfe des Laser-Distanzmessgerätes können Entfernungen,
Flächen und Volumen in Innenbereichen ermittelt werden.
Indirekte Messungen werden mittels der Pythagoras-Funktion
durchgeführt.
Für die Bedienung der verschiedenen Messfunktionen ist das
Gerät mit separaten Bedienelementen (4) ausgestattet. Das
mehrzeilige und wahlweise auch beleuchtete Display (5) zeigt
die ermittelten Werte an.
Durch das staub- und spritzwassergeschützte Gehäuse (IP54)
ist das Gerät auch für den Einsatz auf Baustellen geeignet.
Messentfernung
Die Reichweite des Gerätes entnehmen Sie dem Kapitel
Technischen Daten. Größere Entfernungen sind unter
bestimmten Bedingungen – z. B. nachts, in der Dämmerung
oder wenn das Ziel von Schatten verdeckt wird – auch ohne
Zieltafel möglich. Verwenden Sie tagsüber eine Zieltafel, um die
Entfernung bei schlecht reflektierenden Zielen zu vergrößern.
Zieloberflächen
Es können Messfehler auftreten, wenn der Laser auf farblose
Flüssigkeiten (z. B. Wasser), staubfreies Glas, Styropor oder
andere halbdurchlässige Materialen trifft. Es kann ebenfalls zu
einer Verfälschung des Messergebnisses kommen, wenn der
Laser auf eine hochglänzende Fläche trifft und von dieser
abgelenkt wird. Matte, nicht-reflektierende oder dunkle Flächen
können die Messzeit verlängern.
3

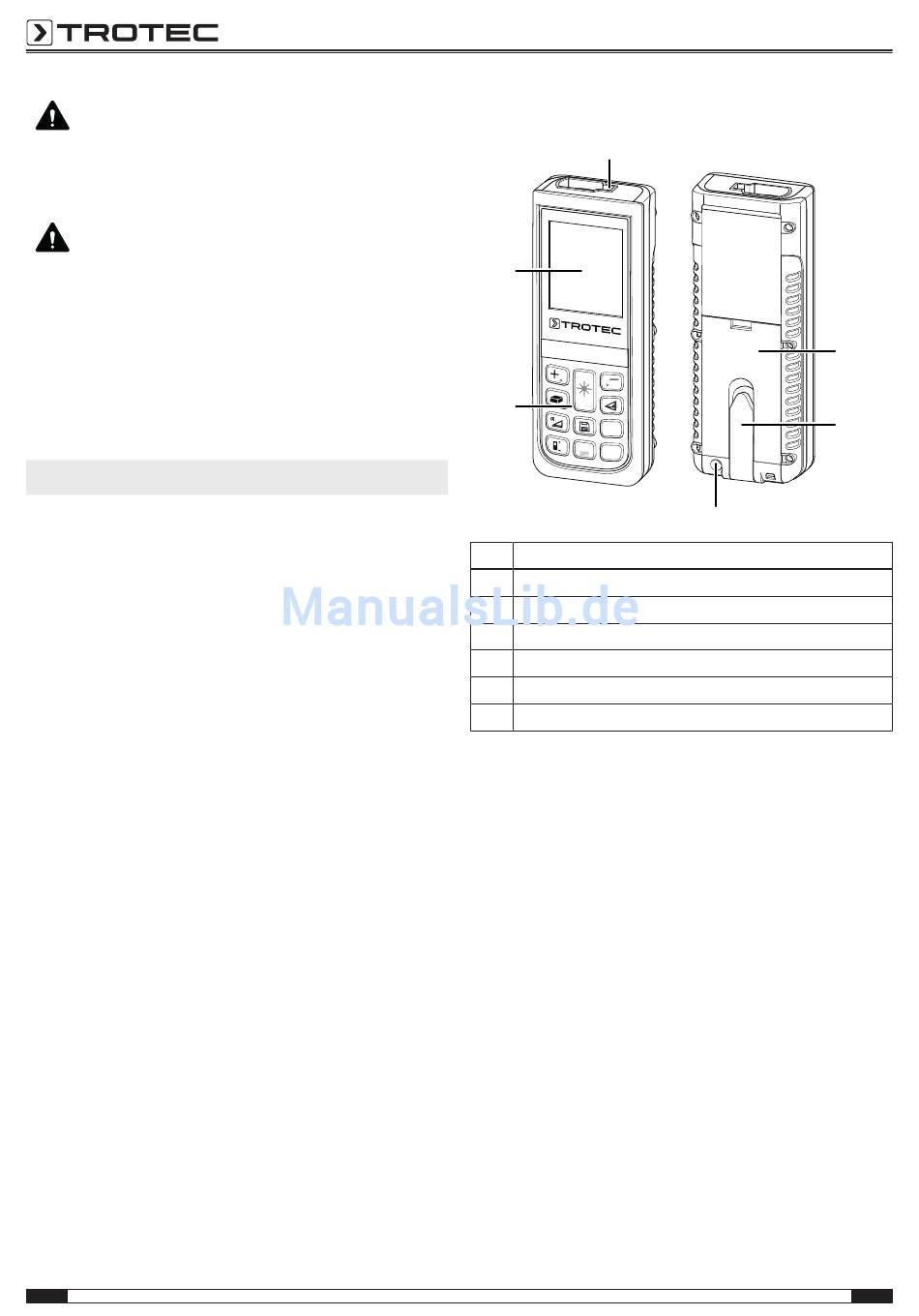

Gerätedarstellung
5
4
Nr. Bezeichnung
1 Batteriefachöffnung
2 Multifunktionales Endstück
3 Stativgewinde
4 Bedienelemente
5 Display
6 Laser
Bedienungsanleitung – Laser-Distanzmessgerät BD21 / BD26
6
DI ST
TIME R
CL EA R
Unit s
OF F
3
1
2
