SIMATIC PCS 7 BOX als Einplatzsystem

SIMATIC PCS 7 BOX als Einplatzsystem
Bei dieser Konfiguration setzen Sie SIMATIC PCS 7 BOX (Komplettsystem mit ES/OS/AS)
als Einplatzsystem ein.
Bei SIMATIC PCS 7 BOX RTX ist für die Automatisierungsfunktion das Software-Paket WinAC
RTX installiert. Die dezentrale Peripherie schließen Sie über die integrierte PROFIBUS DP-
Schnittstelle CP 5611 an.
Beispiel mit SIMATIC PCS 7 BOX RTX

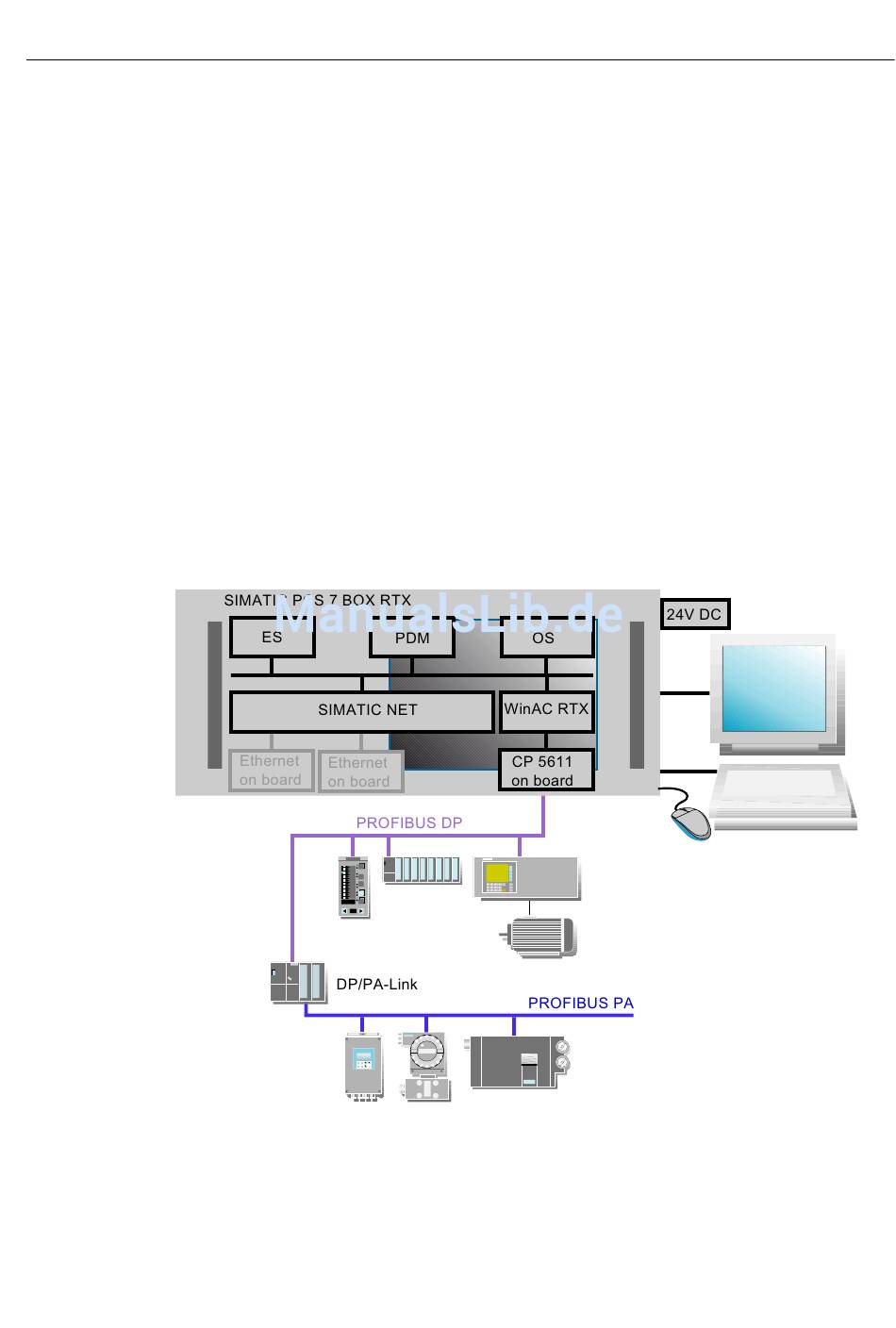

Im folgenden Bild ist SIMATIC PCS 7 BOX RTX (Komplettsystem mit ES/OS/AS) als
Einplatzsystem mit angeschlossener dezentraler Peripherie dargestellt.
BOX (V8.0)
Funktionshandbuch, 05/2012, A5E02779225-02
Prozessleitsystem PCS 7; PC-Konfiguration und Autorisierung
Aufbau von SIMATIC PCS 7 BOX RTX
5.3 Konfigurationen mit SIMATIC PCS 7 BOX RTX
