externen Engineering Station außerhalb des SIMATIC PCS 7 BOX-PC. Die Engineering-Daten
müssen Sie in die im SIMATIC PCS 7 BOX RTX integrierte CPU laden. Die
Visualisierungsdaten müssen Sie in die im SIMATIC PCS 7 BOX-PC integrierte PCS 7 OS
laden.
Beispiel mit SIMATIC PCS 7 BOX RTX

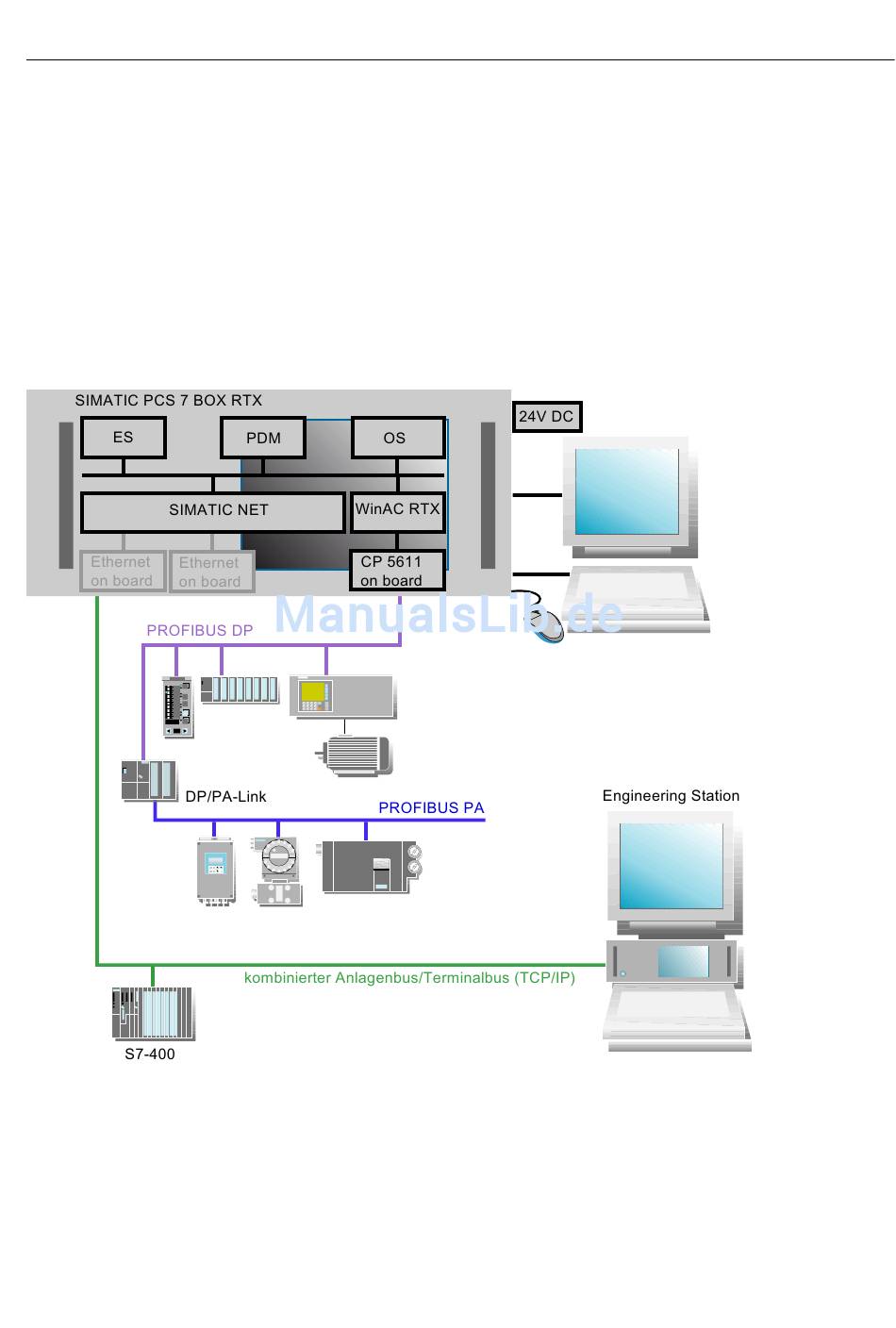

Im folgenden Bild ist SIMATIC PCS 7 BOX RTX (SIMATIC PCS 7-Runtime-System mit AS-
und OS-Funktionalität) wie folgt dargestellt:
● mit angeschlossener dezentraler Peripherie und externem Engineering
● mit gemeinsamen Bussystem für Terminalbus und Anlagenbus
BOX (V8.0)
Funktionshandbuch, 05/2012, A5E02779225-02
S
o CA L oLIM oAR o COD E
63,29
36,72
+/- 7 8 9 Clea r
ESC
. 4 5 6
In f o
0 1 2 3 E nt e r MEAS
U L T R AM A T 6
Aufbau von SIMATIC PCS 7 BOX RTX
5.3 Konfigurationen mit SIMATIC PCS 7 BOX RTX
