Anwendung und Einsatzbereiche

2.3 Anwendung von SIMATIC PCS 7 BOX mit S7-mEC

Beispielkonfiguration mit SIMATIC PCS 7 BOX

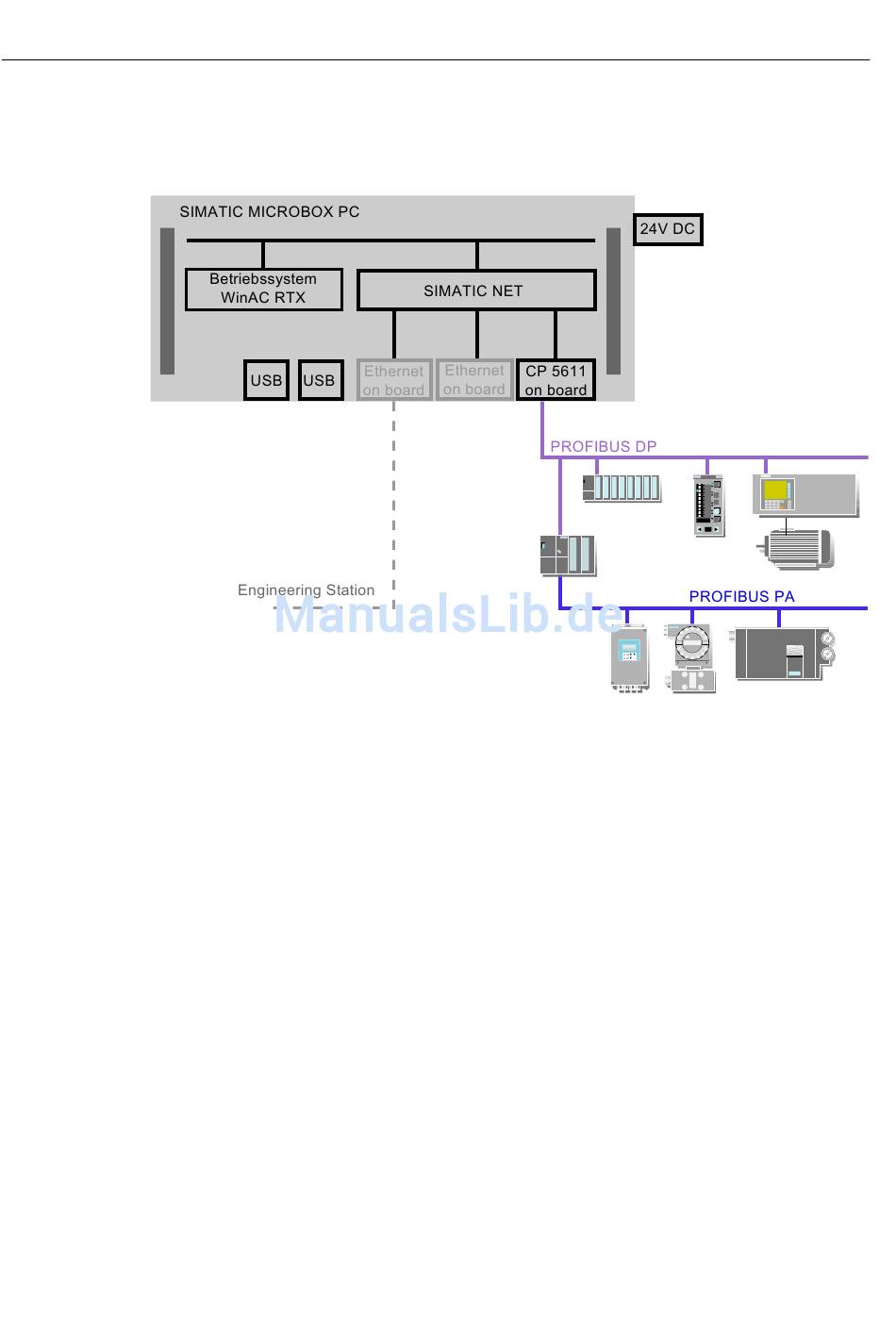

Im folgenden Bild ist die SIMATIC PCS 7 BOX mit AS RTX schematisch dargestellt:
2.3 Anwendung von SIMATIC PCS 7 BOX mit S7-mEC
Was ist SIMATIC PCS 7 BOX mit S7-mEC?
SIMATIC PCS 7 BOX mit S7-mEC ist ein SIMATIC PCS 7 BOX-PC in Kombination mit einem
Automatisierungssystem (AS) im S7-300 Design. Auf dem SIMATIC PCS 7 S7-mEC ist das
Software-Paket WinAC RTX installiert. Dadurch lässt sich ein vollständiges Prozessleitsystem
PCS 7 mit folgenden Komponenten realisieren:
● Operator Station (OS)
● Automatisierungssystem SIMATIC S7-mEC (separates AS)
● Zentrale Peripherie
● Optional: Engineering Station (ES) (abhängig von Konfigurationsvariante)
Einsatzbereiche von SIMATIC PCS 7 BOX mit S7-mEC
SIMATIC PCS 7 BOX mit S7-mEC ist für folgende Einsatzbereiche geeignet:
● Autarke Kleinanlagen
● Teilprozesseinheiten (Package Units) mit integrierter Bedien- und Beobachtungseinheit
14
Funktionshandbuch, 05/2012, A5E02779225-02
S
o CA L oLIM oAR o COD E
63,29
36,72
7 8 9
+/- Clea r ESC
.
4 5 6 In f o
0 1 2 3 E nt e r MEAS
U L T R AM A T 6
BOX (V8.0)
