Anwendung und Einsatzbereiche
2.1 Anwendung von SIMATIC PCS 7 BOX RTX
Bundle-PC
SIMATIC PCS 7 BOX RTX

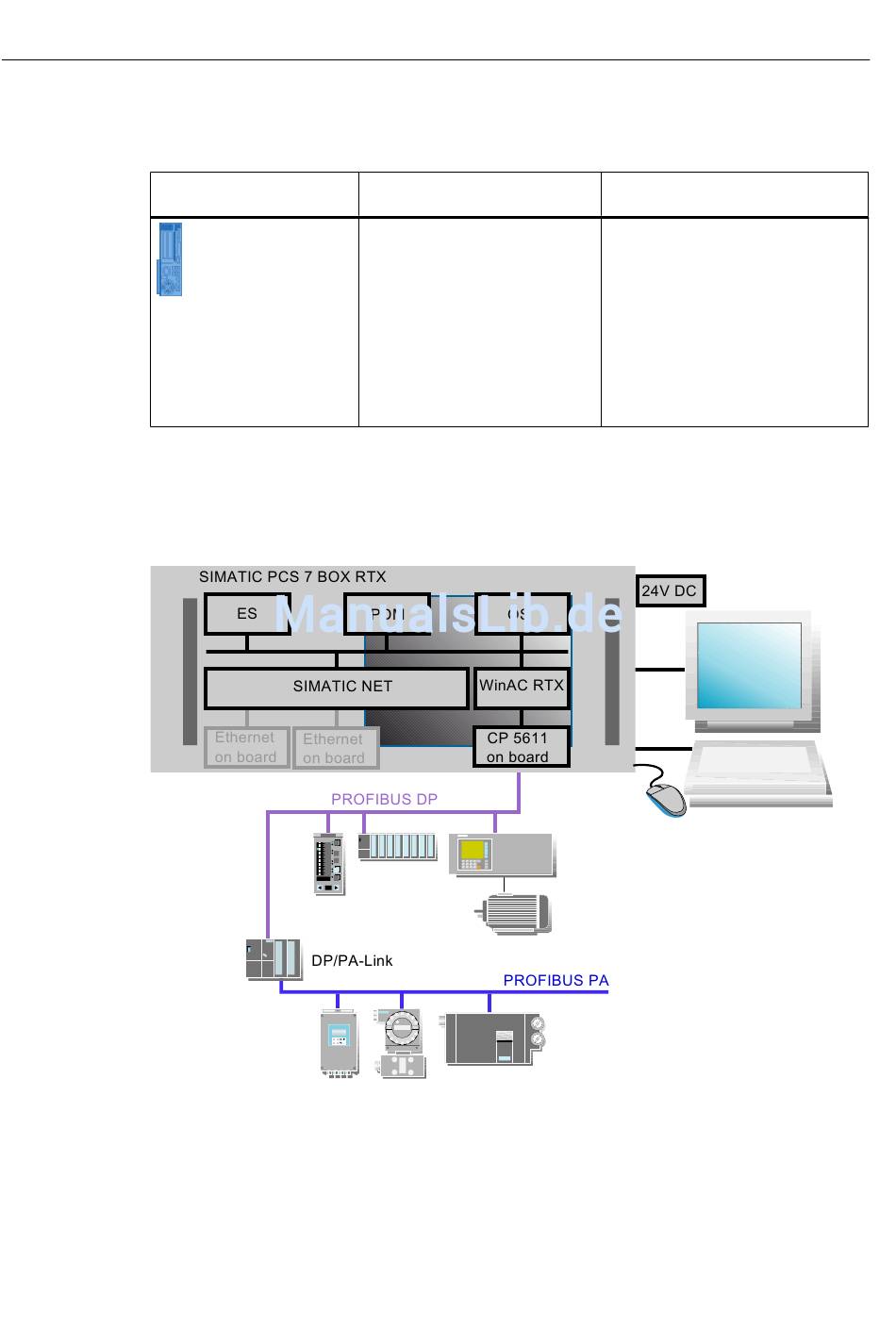

Beispielkonfiguration mit SIMATIC PCS 7 BOX RTX
Im folgenden Bild ist SIMATIC PCS 7 BOX RTX als Single-Station-Variante (Einplatzsystem)
mit angeschlossener dezentraler Peripherie dargestellt:
12
Beschreibung
Die Hardware-Basis ist ein Box-
PC.
Bei SIMATIC PCS 7 BOX RTX ist
das Software-Paket WinAC RTX
installiert.
Die dezentrale Peripherie
schließen Sie über die im
SIMATIC PCS 7 BOX RTX
integrierte PROFIBUS DP-
Schnittstelle CP 5611 an.
S
o CAL oLIM oAR o CODE
63,29
36,72
+/- 7 8 9 Clear ESC
. 4 5 6 Info
0 1 2 3
Enter MEAS
ULTRAMAT 6
Weiterführende Abschnitte in
diesem Handbuch
● Aufbau von SIMATIC PCS 7
BOX RTX (Seite 23)
● Inbetriebnahme und
Projektierung von SIMATIC PCS
7 BOX RTX (Seite 41)
Funktionshandbuch, 05/2012, A5E02779225-02
BOX (V8.0)
