● Test-, Schulungs- und Trainingsanlagen
● Technikum
● Anlagen in denen die Konfiguration im Run (CiR) nicht gefordert ist.
Bundle-PC
SIMATIC PCS 7 BOX mit
S7-mEC

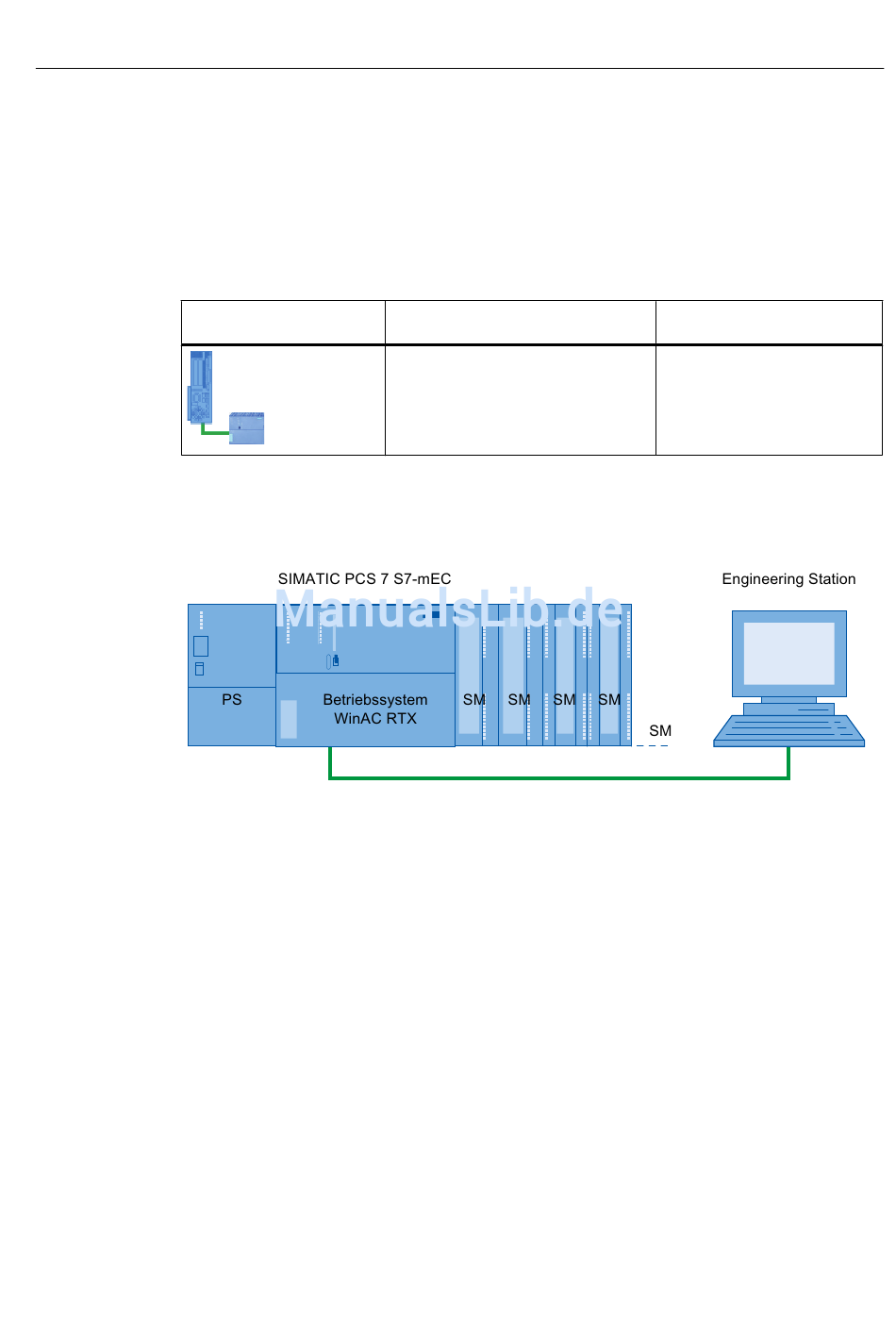

Beispielkonfiguration mit SIMATIC PCS 7 S7-mEC
Im folgenden Bild ist die SIMATIC PCS 7 BOX mit S7-mEC schematisch dargestellt:
Signale schließen Sie über die zentrale Peripherie auf Basis von Signalbaugruppen der
Typenreihe S7-300 an. Sie können bis zu 8 Signalbaugruppen anschließen.
Informationen hierzu finden Sie in der Dokumentation
PCS 7; Freigegebene Baugruppen ; Kapitel "S7‑300"
Weitere Informationen
● Betriebsanleitung
BOX (V8.0)
Funktionshandbuch, 05/2012, A5E02779225-02
2.3 Anwendung von SIMATIC PCS 7 BOX mit S7-mEC
Ausprägung des AS
SIMATIC PCS 7 BOX mit S7-mEC
verfügt über das Software-Paket
WinAC RTX.
Embedded Automation; S7-modular Embedded Controller; EC31-RTX
Anwendung und Einsatzbereiche
Weiterführende Abschnitte in
diesem Handbuch
Angebotsüberblick Prozessleitsystem
