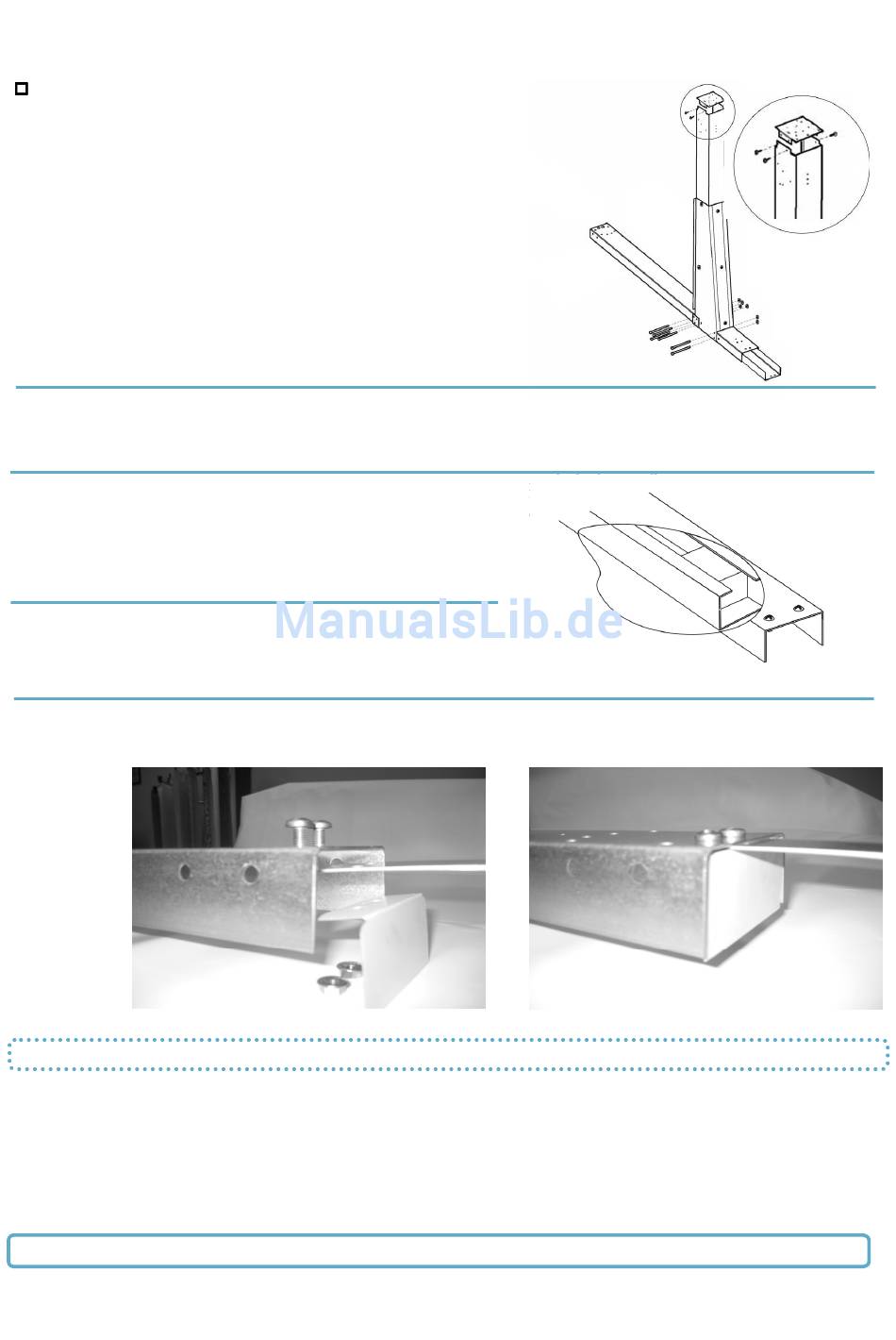

1.2.8: Platzieren Sie eine Verbindungsplatte aus Stahl
auf jeder Stahlstütze. Die Schraubenlöcher der
Verbindungsplatte müssen auf die Löcher der Stahlstütze
ausgerichtet werden, die Verbindungsplatte wird mit der
Stahlstütze seitlich mit #10 Schrauben fixiert.
Verfahren Sie in gleicher Weise mit allen Stehern des
geraden Mittelteiles.
1.2.9: Endkappen der U-Profile und Zugband
Vor der weiteren Montage der Zugbänder schieben Sie eine Endkappe mit dem Styroporblock an der
Unterseite des Zugbandes hinein, dies an jedem Ende.
1.2.9.1: Schieben Sie den Styroporblock in das U-Profil
des Zugbandes, der Abstand zur Endkante soll ungefähr 4
cm betragen.
1.2.9.2: Führen Sie ein Zugband unter die Oberseite
des U-Profils, die beiden Schraubenlöcher der Endkappen
müssen mit den entsprechenden Löchern im U-Profil und
im Zugband ausgerichtet sein.
1.2.9.3: Die Endkappen, Zugband und U-profil werden nun miteinander verschraubt, mit zwei 1,2 x
0,8 cm Schrauben und 0,8 cm Muttern.
ACHTUNG: Nicht alle Schraubenlöcher im Zugband-Endprofil werden verwendet.
