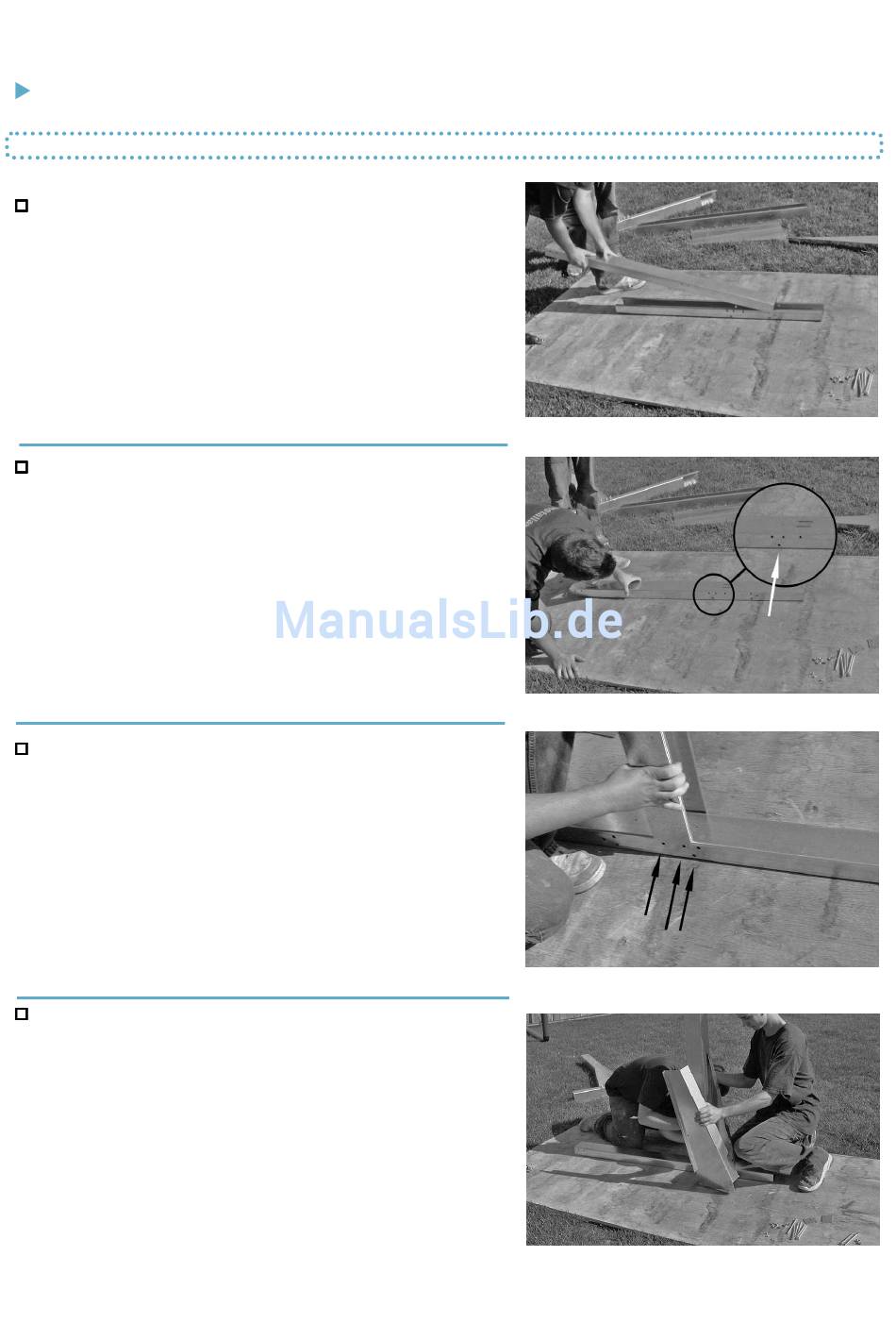

SCHRITT 1.2: VORMONTAGE DES GERADEN MITTELTEILES
ACHTUNG: Für die Benennung der Teile halten Sie bitte Nachschau im ANHANG unter
TEILELISTE.
Zugband-Endkanal
1.2.1: Legen Sie den Zugband-Endkanal über die
Untere U-Profil-Schiene.
1.2.2: Richten Sie die Schraubenlöcher des Zugband-
Endkanals auf die der Unteren U-Profil-Schiene aus,
setzen Sie jedoch zur Zeit noch keien Schrauben ein!
1.2.3: Schieben Sie eine Stahlstütze über den
Zugband-Endkanal in Verlängerung der Schraubenlöcher.
Die Öffnung der Stahlstütze muss zu dem längeren Ende
des Zugband-Endkanals gerichtet sein.
1.2.4: Führen Sie das linke und rechte Winkelblech in
den rechten Winkel zwischen Stahlstütze und Zugband-
Endkanal. Das linke Winkelblech ist mit « L », das rechte
mit « R » markiert". Richten Sie die Schraubenlöcher aus.
Schieben Sie die Stahlstütze über den Zugband-Endkanal.
5
