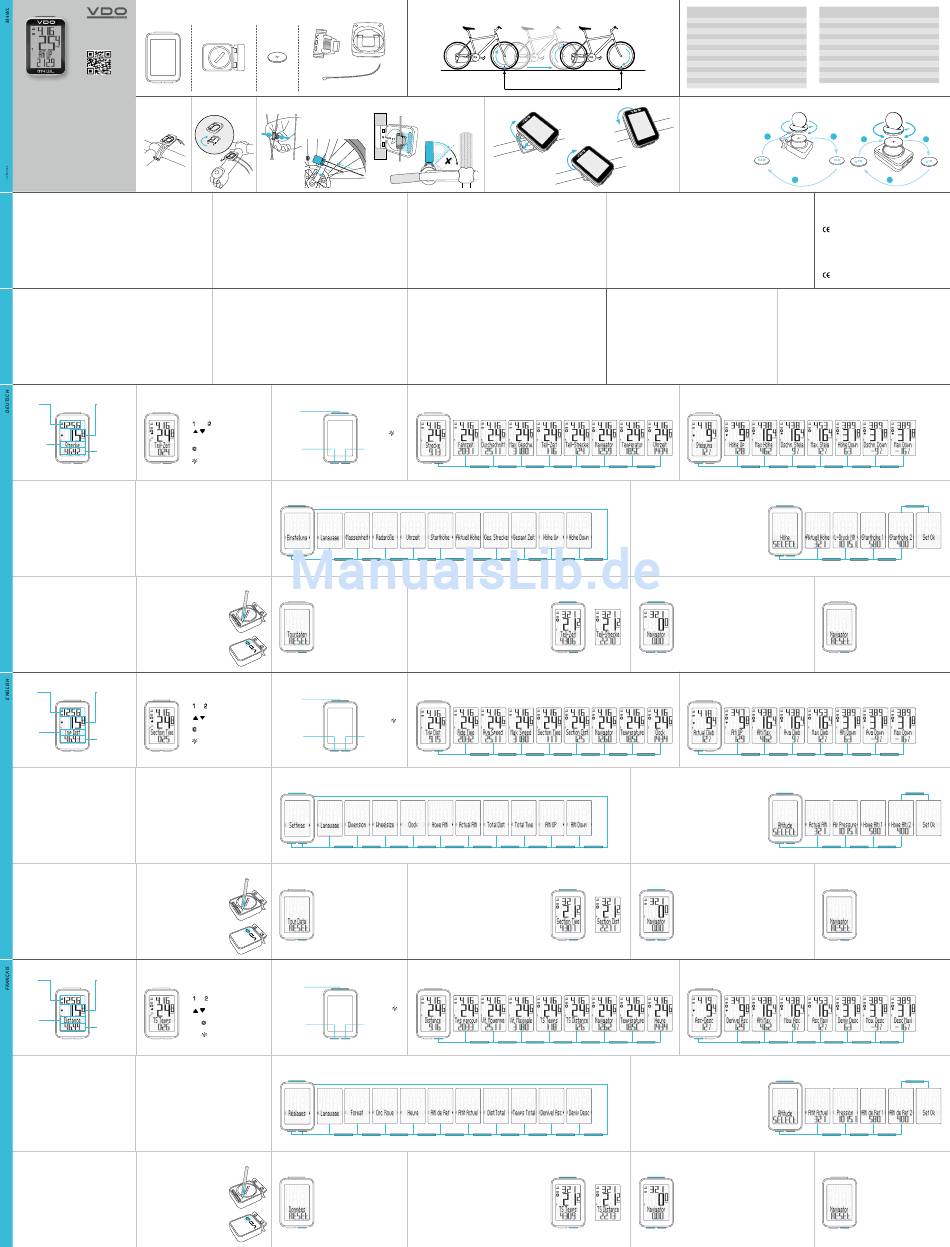

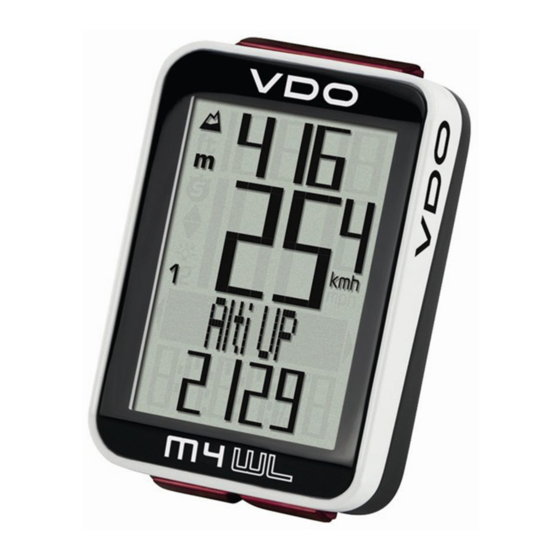

VDO M4 WL Installation Video

Verpackungsinhalt /Content
Installation video
Operating video
Settings video
Batterie eingebaut
Battery built in
www.vdocyclecomputing.com/service www.vdocyclecomputing.com/service
Lenkermontage / Vorbaumontage /
Handlebar Mounting Stem mounting
90°
Cycle Parts GmbH
Le Quartier Hornbach 13
67433 Neustadt/Weinstraße (Germany)
www.vdocyclecomputing.com
DE – Garantiebedingungen
VDO Cycle Parts gewährt für Ihren VDO-Computer eine Garantie von Ihre Reklamation direkt an:
2 Jahren ab Kaufdatum. Die Garantie erstreckt sich auf Material- und Cycle Parts GmbH
Verarbeitungsfehler am Computer selbst, am Sensor/Sender und an der Le Quartier Hornbach 13
Lenkerhalterung. Kabel und Batterien sowie Montagematerialien sind von 67433 Neustadt/Weinstrasse
der Garantie ausgeschlossen.
Für technische Fragen stehen wir Ihnen unter folgender Hotline
Die Garantie ist nur dann gültig, wenn die betroffenen Teile nicht geöffnet zur Verfügung:
wurden (Ausnahme: Batteriefach des Computers), keine Gewalt angewen- +49 (0) 63 21- 95 82 7 - 10
det wurde und keine mutwillige Beschädigung vorliegt. +49 (0) 63 21- 95 82 7 - 18
Bitte bewahren Sie den Kaufbeleg sorgfältig auf, da er im Reklamationsfall Unsere Telefon- Hotline ist für Sie da von 10:00-12:00 Uhr
vorgelegt werden muss. Bei einer berechtigten Reklamation erhalten und von 15:00-17:00 Uhr, Montags bis Freitags
Sie von uns ein vergleichbares Austauschgerät. Ein Anspruch auf Ersatz
des identischen Modells besteht nicht, wenn durch Modellwechsel die Weitere technischen Informationen erhalten Sie unter:
Produktion des reklamierten Modells eingestellt wurde. www.vdocyclecomputing.com
Bitte wenden Sie sich mit allen Reklamationen und Garantieansprüchen an
Ihren Fachhändler, bei dem Sie das Gerät gekauft haben. Oder senden Sie Im Zuge der Weiterentwicklung behalten wir uns technische
Änderungen vor.
ES – Condiciones de la garantía
VDO Cycle Parts le brinda una garantía de 2 años a partir de la fecha O envíe su reclamo directamente a:
de compra por su ordenador VDO. La garantía se refiere a los fallos de Cycle Parts GmbH
material y de procesos en el ordenador mismo, en el sensor/transmisor Le Quartier Hornbach 13
y en el soporte del manillar. Los cables, las baterías y demás materiales 67433 Neustadt/Weinstrasse (Alemania)
de montaje están excluidos de la garantía.
Para consultas técnicas, estamos a su disposición en la siguiente
La garantía tendrá validez siempre que las piezas afectadas no hayan sido línea de atención:
abiertas (excepción: compartimiento de la batería del ordenador), no se +49 (0) 63 21- 95 82 7 - 10
hayan forzado, ni exista daño intencional. +49 (0) 63 21- 95 82 7 - 18
Le rogamos conservar el comprobante de compra, dado que deberá El horario de atención telefónica es de 10:00 a 12:00 h
presentarse en caso de reclamos. Si el reclamo es fundado, y de 15:00 a 17:00 h de lunes a viernes
le proveeremos un equipo similar para su recambio. No se podrá restituir
un modelo idéntico si se ha discontinuado la producción del modelo Puede acceder a mayor información técnica en:
reclamado debido a un cambio de modelo. www.vdocyclecomputing.com
En caso de dificultades o reclamos de garantía, le rogamos dirigirse al
comercio especializado en el que ha adquirido el equipo. Nos reservamos el derecho de implementar modificaciones técnicas
motivadas por perfeccionamientos posteriores.
Display Icons
Aktuelle Aktuelle
Höhe Geschwindigkeit
– „KMH/MPH": zeigt gewählte
Geschwindigkeitseinheit
– „ " oder „ ": zeigt gewähltes Rad 1 oder Rad 2
– „
Geschwindigkeit mit der Durchschnitts-
Geschwindigkeit
Ausgewählte
– „ "-Icon: Zeigt, dass der Trip-Section-Zähler
Funktion
Wert der
aktiv ist
ausgewählten
– „ "-Icon: zeigt, dass der Lichtmodus aktiv ist
Funktion
– „m" oder „ft"-Icon zeigt ob die Höhenangabe
in Meter oder Fuss angezeigt wird
Abruf der Gesamtwerte Einstellungen mit der SET-Taste
– Menü öffnen: – Menü öffnen: SET-Taste gedrückt halten, bis sich das Menü öffnet
SET-Taste gedrückt halten, bis sich das Menü öffnet – Blättern von Totalwerte zu Einstellung:
– Totalwerte öffnen:
Mit der BIKE- oder der ALTI-Taste
Mit der SET-Taste – Einstell-Menü öffnen: Mit der SET-Taste
– Blättern in den Totalwerten: – Blättern im Einstell-Menü: Mit der BIKE- oder der ALTI-Taste
Mit der BIKE- oder der ALTI-Taste – Einstellung öffnen: Mit der SET-Taste
– Totalwerte verlassen zurück zum Funktionsmenü: – Daten verändern: Mit der BIKE- oder der ALTI-Taste
SET-Taste gedrückt halten (kurz drücken, lang drücken für schnelle Veränderung)
– Einstellung bestätigen: Mit der SET-Taste
– Einstell-Menü schließen/eine Ebene zurück:
Wenn Sie auch mit Rad 2 unterwegs waren, werden hier auch die
Werte für Rad 2 und Rad 1+2 angezeigt. Bike-Taste gedrückt halten
– Einstell-Menü schließen/zurück zum Funktions-Menu:
SET-Taste gedrückt halten
Pairing (Inbetriebnahme) Radauswahl
des Senders
Nach dem der Computer in die Lenkerhalterung eingedreht wurde, ACHTUNG: Im Sender muss bei der ersten
beginnt der Computer mit der Sendersuche. Die Sendersuche Inbetriebnahme der Schalter für die Rader-
erkennt man an den blinkenden Ziffern für die Geschwindigkeit. kennung entweder auf RAD 1 oder RAD 2
Der VDO M4 WL hat eine automatische Raderkennung. Je nach eingestellt werden. Nur dann funktioniert auch
dem, ob Sie Rad 1 oder Rad 2 verwenden, werden die Daten die automatische Raderkennung.
entsprechend für Rad 1 oder Rad 2 erfasst.
Taste LANG gedrückt halten, bis LED Blinkt.
Für weitere Informationen: www.vdocyclecomputing.com/service 1 mal blinken grün = Rad 1 ist ausgewählt
Diese Störquellen können das Pairing stören:
2 mal blinken rot = Rad 2 ist ausgewählt
– LED-Beleuchtung
– Mobil-Telefon / GPS-Empfänger
– WLAN
Display Icons
Current Current speed
altitude
– "KMH/MPH": shows the selected speed unit
– " " or " ": shows whether bike 1 or bike 2
has been selected
– "
with the average speed
– " " icon: indicates that the trip section
Selected
counter is active
function
Value of the
– " " icon: indicates that the light mode
selected function
is active
– "m" or "ft" icon indicates whether the altitude
information is provided in metres or feet
Accessing the total values Settings involving the SET button
– Open the menu: – Open the menu: Press and hold the SET button
Press and hold the SET button until the menu opens until the menu opens
– Open the total values: – Scroll from Total values to Settings: Press the BIKE or ALTI button
– Open the settings menu: Press SET
Press the SET button
– Scroll in the total values: – Scroll in the settings menu: Press BIKE/ALTI
Press the BIKE or ALTI button – Open the setting: Press the SET button
– Exit the total values/back to the function menu: – Change the data: Press the BIKE or ALTI button
Press and hold the SET button (press and hold to change quickly)
– Confirm the setting: Press the SET button
If you have also used bike 2, the values for bike 2 and bikes 1+2 – Close the settings menu/go back one level:
are also displayed here. Press and hold the BIKE button
– Close the settings menu/back to the function menu:
Press and hold the SET button
Pairing the transmitter Bike selection:
(initial use) bike 1 or bike 2
Once the computer has been rotated into place in the bracket, ATTENTION: when using the transmitter for the
it starts searching for the transmitter. The transmitter search is
first time, the bike recognition switch must be
identified by the flashing digits for the speed set to either BIKE 1 or BIKE 2. Only then will the
The VDO M4 WL has an automatic bike recognition function. automatic bike recognition work.
Depending on whether you are using bike 1 or bike 2,
the data is recorded for bike 1 or bike 2. Press and HOLD the button until the LED
flashes.
For more information: www.vdocyclecomputing.com/service Green flashes once = bike 1 is selected
Potential source of interference: Red flashes twice = bike 2 is selected
– LED lights
– Mobile telephone / GPS recever
– WLAN
Ecran Icônes
Altitude Vitesse actuelle
actuelle
– "KMH / MPH" : affichage de l'unité de
vitesse choisie
– " " ou " " : affichage du vélo sélectionné
(1 ou 2)
– "
avec la vitesse moyenne
Fonction
– Icône " " : indique lorsque le compteur partiel
sélectionnée
Valeur de la est actif.
fonction sélectionnée
– Icône "
est actif.
– Icône "m" ou "ft" : indique si l'altitude est
indiquée en mètres ou en pieds.
Consultation des Réglages touche SET
valeurs totales
– Ouverture du menu : maintenir la touche SET enfoncée
– Ouverture du menu : jusqu'à ce que le menu s'ouvre.
maintenir la touche SET enfoncée jusqu'à ce que – Passage de "Totals" à "Réglages" : touches BIKE ou ALTI.
– Ouverture du menu "Réglages" : touche SET.
le menu s'ouvre.
– Ouverture des Totals : – Consultation du menu "Réglages" : touche BIKE ou ALTI.
touche SET. – Ouverture d'un réglage : touche SET.
– Consultation des Totals : – Modification des données : touche BIKE ou ALTI
touche BIKE ou ALTI. (défilement rapide : pression longue).
– Fermeture des Totals / Retour au menu "Fonctions" : – Confirmation d'un réglage : touche SET.
maintenir la touche SET enfoncée. – Fermeture du menu "Réglages" / Retour d'un niveau en arrière :
maintenir la touche BIKE enfoncée.
Si vous avez également utilisé le vélo 2, les valeurs pour le vélo 2 – Fermeture du menu "Réglages" / Retour au menu "Fonctions" :
et pour les vélos 1 et 2 s'affichent également ici. maintenir la touche SET enfoncée.
Couplage (mise en service) Choix du vélo –
de l'émetteur Vélo 1 ou Vélo 2
Le compteur commence à rechercher l'émetteur dès qu'il a été ATTENTION : Dans l'émetteur, l'interrupteur
tourné dans le support du guidon. La recherche de l'émetteur est de détection du vélo doit être réglé sur VELO 1
visible au clignotement des valeurs de vitesse. ou VELO 2 lors de la première mise en service.
Le VDO M4 WL est doté d'une fonction de détection automatique C'est la seule façon pour que le système de
du vélo. Les données sont enregistrées pour le vélo 1 ou le vélo 2 détection automatique du vélo fonctionne.
selon que vous utilisez le vélo 1 ou le vélo 2.
MAINTENIR la touche enfoncée jusqu'à ce
Pour plus d'informations : www.vdocyclecomputing.com/service que la LED clignote.
Sources de parasites possibles : 1 clignotement vert = vélo 1 sélectionné
– Eclairage LED 2 clignotements rouges = vélo 2 sélectionné
– Téléphone mobile / Récepteur GPS
– WLAN
Montage des Geschwindigkeits-Senders + Magnet / Attaching the speed transmitter and magnet
EN – Terms of guarantee
VDO Cycle Parts offers a 2-year guarantee on your VDO computer, starting Alternatively, send your complaint directly to:
from date of purchase. This guarantee covers material and processing Cycle Parts GmbH
defects on the computer itself, the sensor/transmitter and the handlebar Le Quartier Hornbach 13
bracket. Cables, batteries and mounting materials are not covered by the 67433 Neustadt/Weinstrasse
guarantee.
If you have any technical questions, please do not hesitate to call
The guarantee is only valid if the affected components have not been our hotline on:
opened (exception: computer's battery compartment), no force has been +49 (0) 63 21- 95 82 7 - 10
used and there is no sign of wilful damage. +49 (0) 63 21- 95 82 7 - 18
Please store the purchase receipt in a safe place as it must be submitted Our telephone hotline is available to assist you 10:00-12:00
in the event of a complaint. If your complaint is legitimate, you will receive and 15:00-17:00, Monday to Friday
a comparable replacement device. You are not entitled to a replacement of
the identical model if the model in question is no longer in production due Additional technical information is available at:
to a model change. www.vdocyclecomputing.com
Please contact the dealer from whom you purchased the device for all
complaints and guarantee claims. We reserve the right to make technical changes in the course of
further development.
NL – Garantiebepalingen
VDO Cycle Parts geeft gedurende 2 jaar vanaf de koopdatum garantie op Of stuur uw klacht direct aan:
uw VDO computer. De garantie geldt voor materiaal- en fabricagefouten Cycle Parts GmbH
aan de computer zelf, aan de sensor/zender en aan de stuurhouder. Le Quartier Hornbach 13
Kabels, batterijen en montagematerialen zijn uitgesloten van garantie. 67433 Neustadt/Weinstrasse (Duitsland)
De garantie geldt alleen wanneer de betroffen onderdelen niet zijn Voor technische vragen zijn wij beschikbaar via onze hotline:
geopend (uitzondering: batterijvak van de computer), geen geweld is +49 (0) 63 21- 95 82 7 - 10
gebruikt en geen moedwillige schade aanwezig is. +49 (0) 63 21- 95 82 7 - 18
Bewaar de kassabon a.u.b. zorgvuldig, want in geval van een klacht Onze telefonische hotline is er voor u van 10:00-12:00 uur
moet deze getoond worden. Bij een terechte klacht krijgt u van ons een en van 15:00-17:00 uur, maandag t/m vrijdag
vergelijkbaar omruilapparaat. Een aanspraak op vervanging door een
identiek model bestaat niet, als door verandering van model de productie Nadere technische gegevens vindt u op
van het gereclameerde model stopgezet werd. Neem voor alle klachten www.vdocyclecomputing.com
en aanspraken op garantie contact op met uw detailhandel waar u het
apparaat gekocht heeft. In het kader van verdere ontwikkelingen behouden wij ons
technische wijzigingen voor.
Tasten
Taste SET: Beleuchtungs-
kurz drücken: Modus EIN- oder
rückwärts durch AUS-schalten:
die Funktionen Taste SET +
": Vergleich der aktuellen
blättern Taste ALTI =
Taste ALTI: Taste BIKE:
Abruf der Höhen- Abruf der Bike
Funktionen Funktionen
Einstell-Menüs
Taste SET
ALTI BIKE + 1 + 1
Tour Daten auf NULL zurückstellen
Im Funktions-Modus:
– BIKE-Taste gedrückt halten
– Im Display erscheint der
Hinweis: Tourdaten RESET
– BIKE-Taste weiter gedrückt halten
Hinweis: Strecke und Fahrzeit werden
zu den Gesamtdaten hinzu gerechnet.
BIKE
Buttons
SET button: Switching the
Press: backlight mode
Scroll backwards ON or OFF:
through the functions SET button +
": comparison of current speed
ALTI button =
ALTI button: BIKE button:
Access the Access the
altitude functions bike functions
Setting menus
SET button
ALTI BIKE + 1 + 1
Resetting trip data to zero
In function mode:
– Press and hold the BIKE button
– The text Tour Data RESET appears
on the display.
– Continue to hold down the BIKE button
Note: the distance, ride time and altitude
for the year are added to the totals.
BIKE
Touches
Touche SET : ACTIVATION /
Pression courte : DéSACTIVATION du
mode d'éclairage :
Retour en arrière
dans les fonctions Touche SET +
Touche ALTI =
" : comparaison de la vitesse actuelle
Touche ALTI : Touche BIKE :
Consultation des Consultation des
" : indique que le mode d'éclairage
fonctions "Altitude" fonctions "BIKE"
Menus "Réglages"
Touche SET
ALTI BIKE + 1 + 1
Mise à zéro des données du tour
En mode "Fonctions" :
– Maintenir la touche BIKE enfoncée.
– Le message "Données RESET" apparaît
à l'écran.
– Continuer à maintenir la touche BIKE
enfoncée.
Attention : La distance, le temps et le
dénivelé annuel sont ajoutés aux valeurs
totales.
BIKE
Reifengrößen-Tabelle / Wheelsize Chart
1x
WS in mm / inch
Montage / Mounting M4 WL
lock
90° – 45°
UNlock
1. lock 2. click
✔
FR – Conditions de garantie
VDO Cycle Part offre une garantie de 2 ans à compter de la date d'achat Ou envoyez votre réclamation directement à :
pour votre compteur VDO. La garantie porte sur les défaillances du Cycle Parts GmbH
matériel ou les erreurs de traitement sur le compteur lui-même, sur le Le Quartier Hornbach 13
capteur/l'émetteur ou sur le support pour guidon. Les câbles et piles, 67433 Neustadt/Weinstrasse
ainsi que les matériaux de montage ne sont pas couverts par la garantie.
Notre hotline est à votre disposition pour toute questions technique :
La droit à garantie n'est valable que lorsque les pièces concernées n'ont +49 (0) 63 21- 95 82 7 - 10
pas été ouvertes (exceptions : compartiment à pile du compteur), +49 (0) 63 21- 95 82 7 - 18
lorsqu'il n'a pas été fait usage de la force et lorsqu'aucun dégât Notre ligne d'assistance téléphonique est là pour vous de
intentionnel n'a été causé. 10 à 12 heures et de 15 à 17 heures, du lundi au vendredi.
Veuillez conserver soigneusement la preuve d'achat ; celle-ci doit être Vous trouverez de plus amples informations techniques à l'adresse :
présentée en cas de réclamation. En cas de réclamation fondée, vous www.vdocyclecomputing.com.
recevrez un appareil de rechange comparable. Le remplacement par un
modèle identique ne peut être exigé lorsque la production du modèle Sous réserve de modifications techniques occasionnées par
faisant l'objet de la réclamation a été stoppée par un changement de l'amélioration du produit.
modèle. Veuillez vous adresser à votre revendeur pour toute réclamation
ou exercice du droit à la garantie.
PL – Warunki gwarancji
VDO Cycle Parts zapewnia 2-letnią gwarancję na komputer VDO Reklamację można także przesłać bezpośrednio do producenta:
liczoną od daty kupna Gwarancja obejmuje wady materiału oraz wady Cycle Parts GmbH
produkcji komputera, czujników/nadajników i uchwytu na kierownicę. Le Quartier Hornbach 13
Kabel i baterie, a także materiały służące do montażu, nie są objęte 67433 Neustadt/Weinstrasse
gwarancją.
W zakresie pytań technicznych jesteśmy zawsze do dyspozycji
Gwarancja jest ważna jedynie wtedy, gdy części, których ona dotyczy, pod numerem infolinii:
nie były otwierane (wyjątek: komora na baterie komputera), nie użyto +49 (0) 63 21- 95 82 7 - 10
siły ani nie doszło do celowego uszkodzenia. +49 (0) 63 21- 95 82 7 - 18
Należy zachować dowód zakupu, aby w razie reklamacji móc go Nasza infolinia jest dostępna w godzinach 10:00-12:00 oraz
przedłożyć. W razie uprawnionej reklamacji firma udostępnia 15:00-17:00, od poniedziałku do piątku
porównywalne urządzenie zastępcze. Prawo do zastąpienia komputera
modelem identycznym nie przysługuje, jeśli w wyniku zmiany modeli Dalsze informacje techniczne można otrzymać na stronie:
produkcja reklamowanego modelu została wstrzymana. Z wszelkimi www.vdocyclecomputing.com
reklamacjami należy zwracać się do punktu handlowego, w którym
urządzenie zostało kupione. W ramach dalszego rozwoju firma zastrzega sobie prawo do
zmian technicznych.
Funktionen auf der BIKE-Taste
(kurz drücken)
Taste BIKE + 1 + 1 + 1 + 1
+ 1 + 1 + 1 + 1 + 1 + 1 + 1
TRIP SECTION Starten/Stoppen
Taste SET
– START: BIKE + SET-Taste gleichzeitig kurz drücken
– STOPP: BIKE + SET-Taste gleichzeitig kurz drücken
– Re-START: Erneut BIKE + SET-Taste gleichzeitig kurz drücken
– RESET: Teil-Zeit oder Teil-Strecke muss im Display sein:
BIKE-Taste gedrückt halten
ACHTUNG: Bei Geschwindigkeit NULL stoppt der Trip-Section-Zähler
automatisch. Wird die Fahrt fortgesetzt, zählt der Trip-Section-Zähler
automatisch weiter.
BIKE
BIKE button functions
(Press)
BIKE button + 1 + 1 + 1 + 1
+ 1 + 1 + 1 + 1 + 1 + 1 + 1
Starting/stopping a TRIP SECTION
SET button
– START: Simultaneously press the BIKE + SET buttons
– STOP: Simultaneously press the BIKE + SET buttons
– RE-START: Simultaneously press the BIKE + SET buttons again
– RESET: Section time or the section distance must be shown
on the display: Press and hold the BIKE button
ATTENTION:
if the speed is zero, the trip section counter automatically
stops. If you set off again, the trip section counter automatically continues.
BIKE
Fonctions de la touche BIKE
(pression courte)
Touche BIKE + 1 + 1 + 1 + 1
+ 1 + 1 + 1 + 1 + 1 + 1 + 1
Démarrage / Arrêt du compteur partiel
Touche SET
– DEMARRAGE : enfoncer brièvement les touches BIKE et SET
simultanément.
– ARRÊT : enfoncer brièvement les touches BIKE et SET
simultanément.
– REDEMARRAGE : enfoncer à nouveau brièvement les touches BIKE
et SET simultanément.
– MISE A ZERO : le temps partiel ou la distance partielle doivent être
affichés à l'écran : maintenir la touche BIKE enfoncée.
ATTENTION :
Lorsque la vitesse est égale à zéro, le compteur partiel
BIKE
s'arrête automatiquement. Le compteur partiel redémarre automatiquement
lorsque le trajet reprend.
kMH
Tire size ETRo ws in mm
16 x 1,75 47-305 1272
20 x 1,75 47-406 1590
24 x 1,75 47-507 1907
26 x 1,5 40-559 2026
26 x 1,75 47-559 2070
26 x 1,9 2089
26 x 2,00 50-559 2114
26 x 2,10 54-559 2125
26 x 2,25 57-559 2145
26 x 2,35 60-559 2160
26 x 2,40 62-559 2170
28 x 1,5 40-622 2224
28 x 1,6 42-622 2235
2. UNlock Beim Batteriewechsel gehen KEINE Daten
verloren.
Sie benötigen eine Batterie 3 V-Type 2032.
Achtung: Nach der Entnahme der leeren
Batterie bitte 10 Sekunden warten
vor dem Einlegen der neuen Batterie.
3
When battery is replaced NO data is lost.
You need battery 3 V type 2032.
Attention:
After taking out of empty
battery, please wait for 10 seconds
before putting in new battery.
IT – Condizioni di garanzia
Per il vostro computer VDO, VDO Cycle Parts offre una garanzia di 2 anni In alternativa inviare il proprio reclamo direttamente a:
dalla data d'acquisto. La garanzia si estende ai difetti di materiali e di Cycle Parts GmbH
fabbricazione del computer, del sensore e del supporto per manubrio. I Le Quartier Hornbach 13
cavi e le batterie, nonché il materiale per il montaggio, sono esclusi dalla 67433 Neustadt/Weinstrasse
garanzia.
Per questioni tecniche è a vostra disposizione la nostra hotline ai numeri:
La garanzia è valida soltanto quando le parti interessate non sono state +49 (0) 63 21- 95 82 7 - 10
aperte (eccezione: vano batteria del computer), non è stata esercitata forza +49 (0) 63 21- 95 82 7 - 18
e non è presente alcun danno intenzionale.
Questo servizio è disponibile
Conservare con cura la ricevuta d'acquisto, in quanto è necessario esibirla dalle 10:00 alle 12:00 e dalle 15:00 alle 17:00, da lunedì a venerdì
in caso di reclamo. Se il reclamo viene accettato, riceverete un dispositivo
simile in sostituzione. Non è possibile rivendicare la sostituzione con un Ulteriori informazioni tecniche sono disponibili all'indirizzo:
modello identico, se la produzione del modello oggetto del reclamo è stata www.vdocyclecomputing.com
interrotta per un cambio del modello.
Per qualsiasi reclamo o richiesta di intervento in garanzia rivolgersi al Con riserva di apportare modifiche tecniche in caso di ulteriore sviluppo.
rivenditore specializzato presso il quale è stato effettuato l'acquisto.
DE – Technische Daten
Computer: Funkreichweiten:
ca. 49 H x 33 B x 12 T mm Geschwindigkeits-Sender: 75 cm
Gewicht Computer: Temperatur-Anzeigebereich des Displays:
ca: 30 g -20 bis +70 °C / -4 bis +158 °F
Gewicht Lenkerhalterung: Geschw.-Bereich bei Radgröße 2155 mm:
ca. 10 g min 2.0 km/h, max 199 km/h
Gewicht Geschwindigkeits-Sender: Fahrzeit Messbereich:
ca. 20 g bis 99:59:59 HH:MM:SS
Batterie Computer: Tagestour-Zähler Messbereich:
3V, Type 2032 bis 9.999,99 km oder mi
Batterie Lebensdauer Computer: NAVIGATOR Messbereich:
Ca. 1 Jahr (ca. 400 Fahr-Stunden, von -99,99 bis +999,99 km oder mi
ca. 8.000 km (5.000 mi) Gesamt-KM Messbereich:
Batterie Geschwindigkeits-Sender: bis 99.999 km oder mi
3V, Type 2032 Gesamt-Fahrzeit-Messbereich:
Batterie Lebensdauer Geschwindigkeits-Sender:
9999:59 HHHH:MM
Radumfang Einstellbereich:
ca. 1,5 Jahre (ca. 15.000 KM/9.000 mi)
von 100 mm bis 3999 mm (3,9 bis 157,4 inch)
Funktionen auf der ALTI-Taste
(kurz drücken)
+ 1 + 1 + 1 Taste ALTI + 1
Rekalibrieren der Höhe
– ALTI-Taste gedrückt halten:
– HÖHE SELECT blinkt
– Auswahl zwischen
– aktuelle Höhe
– Luftdruck über NN
– Starthöhe 1
– Starthöhe 2
– Auswahl mit der BIKE- oder der ALTI-Taste.
– Auswahl mit SET-Taste öffnen.
– Daten verändern bei aktuelle Höhe oder Luftdruck über NN:
Mit der BIKE-Taste oder der ALTI-Taste
– Einstellung bestätigen: Mit der SET-Taste
+ 1
NAVIGATOR Einstellen
Taste SET
Der Navigator ist ein zweiter, völlig unabhängiger, Tagesstreckenzähler.
Der Navigator kann:
– beliebig oft während einer Tour auf Null zurückgestellt werden
– auf einen Strecken-Wert eingestellt werden
– von dem eingestellten Strecken-Wert vorwärts oder rückwärts zählen.
– Mit der BIKE-Taste die Funktion NAVIGATOR in die Anzeige holen
– SET-Taste gedrückt halten bis sich das Einstellmenü öffnet
– Daten verändern: Mit der BIKE-Taste oder der ALTI-Taste
ALTI BIKE – Einstellung bestätigen: Mit der SET-Taste
– Der M4 WL kehrt automatisch zum Funktions-Modus zurück
ALTI button functions
(Press)
+ 1 + 1 + 1 ALTI button + 1
Recalibrating the altitude
– Press and hold the ALTI button:
– Altitude SELECT flashes
– Choose between
– Current altitude
– Sea level pressure
– Start altitude 1
– Start altitude 2
– Select with the BIKE or ALTI button
– Open the selection with the SET button
– Amend data for current altitude or sea level pressure:
Press the BIKE or ALTI button
– Confirm the setting: Press the SET button
+ 1
Setting the NAVIGATOR
SET button
The navigator is a second, completely independent trip distance counter.
The navigator can:
– be reset to zero any number of times during a trip
– be set to a distance value
– count forwards or backwards from the set distance value.
– Press the BIKE button to view the Navigator function on the display
– Press and hold the SET button until the settings menu opens
– Change the data: Press the BIKE or ALTI button
ALTI BIKE
– Confirm the setting: Press the SET button
– The M4 WL automatically returns to function mode
Fonctions de la touche ALTI
(pression courte)
+ 1 + 1 + 1 Touche ALTI + 1
Recalibrage de l'altitude
– Maintenir la touche ALTI enfoncée :
– Altitude SELECT clignote
– Choix entre :
– Altitude actuelle
– Pression atmosphérique au-dessus du niveau de la mer
– Altitude de départ 1
– Altitude de départ 2
– Sélectionnez avec le touches ALTI ou BIKE.
– Ouvrir la sélection avec la touche SET.
– Modifier les données pour l'altitude actuelle ou la pression
atmosphérique au-dessus du niveau de la mer : touches BIKE / ALTI.
– Confirmation d'un réglage : touche SET.
+ 1
Réglage du NAVIGATEUR
Le navigateur est un second compteur des kilomètres quotidiens,
Touche SET
totalement indépendant.
Le navigateur peut
– être remis à zéro aussi souvent que souhaité pendant un tour,
– être réglé sur une distance,
– compter ou décompter au départ d'une distance réglée.
– Avec la touche BIKE, afficher la fonction NAVIGATOR à l'écran.
– Maintenez la touche SET enfoncée jusqu'à ce que le menu s'ouvre
– Modification des données : touches BIKE ou ALTI.
– Confirmation d'un réglage : touche SET.
ALTI BIKE
– Le M4 WL revient automatiquement au mode "Fonctions".
MpH kMH MpH
ws in inch Tire size ETRo ws in mm ws in inch
50,1 28 x 1,75 47-622 2268 89,3
62,6 29 x 2,10 54-622 2295 90,4
75,1 29 x 2,25 57-622 2288 90,1
79,8 29 x 2,40 62-622 2300 90,6
81,5 650 B 2100 82,7
82,2 700 x 18C 18-622 2102 82,8
83,2 700 x 20C 20-622 2114 83,2
83,7 700 x 23C 23-622 2095 82,5
84,4 700 x 25C 25-622 2146 84,5
85,0 700 x 30C 30-622 2149 84,6
85,4 700 x 32C 32-622 2174 85,6
87,6 700 x 38C 38-622 2224 87,6
88,0
! opEN closE
opEN closE !
1
3 1
3 V type 2032
2
2
10 sEc. 10 sEc.
EU-Konformitätserklärung
Wir, CYCLE PARTS GmbH, Le Quartier Hornbach 13, D-67433 Neustadt/Weinstr. erklären,
dass der VDO Fahrradcomputer mit Funkübertragung VDO M4 WL und der Sender D3-SPD
bei bestimmungsgemäßer Verwendung den grundlegenden Anforderungen gemäß Artikel 3
der R&TTERichtlinie 1999/5/EG entsprechen.
Die Konformitäts-Erklärung finden Sie unter: www.vdocyclecomputing.com.
Neustadt, Oktober 2013
EU-Declaration of Conformity
We, CYCLE PARTS GmbH, Le Quartier Hornbach 13, D-67433 Neustadt/Weinstraße,
declare that when used as intended, the VDO cycle computers with wireless transmission
VDO M4 WL and the transmitter D3-SPD comply with the essential requirements established
in Article 3 of the R&TTE Directive 1999/5/EC.
The declaration of conformity can be viewed at: www.vdocyclecomputing.com.
Neustadt, October 2013
EN – Technical specifications
Computer: Wireless transmission ranges:
Approx. 49 H x 33 B x 12 D mm Speed transmitter: 75 cm
Computer weight: Temperature indicator range on the display:
Approx. 30 g -20 to +70 °C or -4 to +158 °F
Handlebar bracket weight: Speed range for wheel size 2,155 mm:
Approx. 10 g Min 2.5 km/h, Max 199 km/h, min. 2.4 mph, max. 124 mph
Speed transmitter weight: Ride time measurement range:
Approx. 20 g Up to 99:59:59 HH:MM:SS.
Computer battery: Trip distance odometer measurement range:
3V, type 2032 Up to value 9,999.99 km or mi
Computer battery service life: NAVIGATOR measurement range:
Approx. 1 year (approx. 400 ride hours, From -99.99 to +999.99 km or mi
approx. 8,000 km (5,000 mi)) Total km measurement range:
Speed transmitter battery: Up to value 99,999 km or mi
3V, type 2032 Total ride time measurement range:
Speed transmitter battery life:
9999:59 HHHH:MM
Wheel circumference setting range:
Approx. 1.5 year (approx. 15,000 km/9,000 mi)
From 100 mm to 3,999 mm (3.9 to 157.4 inches)
+ 1 + 1 + 1 + 1 + 1
Taste SET + 1
ALTI BIKE + 1 + 1 + 1
NAVIGATOR auf NULL
zurückstellen
– Navigator-Funktion in die
Anzeige bringen
– RESET: BIKE-Taste gedrückt
halten
BIKE
+ 1 + 1 + 1 + 1 + 1
SET button + 1
ALTI BIKE + 1 + 1 + 1
Resetting the NAVIGATOR
to zero
– Display the Navigator function
– RESET: Press and hold the
BIKE button
BIKE
+ 1 + 1 + 1 + 1 + 1
Touche SET + 1
ALTI BIKE + 1 + 1 + 1
Mise à zéro du NAVIGATEUR
– Afficher la fonction "Navigator"
à l'écran
– MISE A ZERO : maintenir la
touche BIKE enfoncée.
BIKE
